Kia Picanto: система впуска и выпуска / впускной коллектор

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Впускная и выпускная система / Впускной коллектор

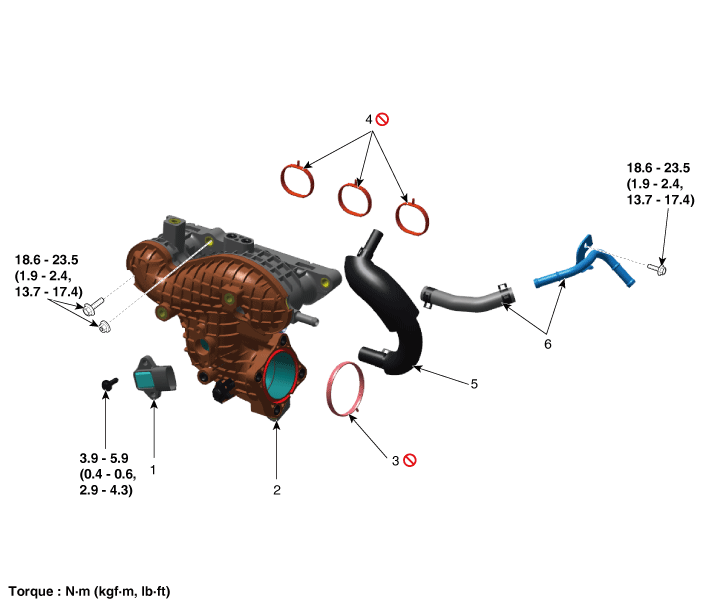

Компоненты и расположение компонентов
Компоненты

1. Датчик абсолютного давления в коллекторе (MAPS)
2. Впускной коллектор
3. Прокладка модуля электронного управления дроссельной заслонкой (ETC).
4. Прокладка впускного коллектора
5. Шланг принудительной вентиляции картера (PCV)
6. Вакуумный шланг и трубка

Процедуры ремонта
Снятие и установка
1.
Отсоедините отрицательную клемму аккумулятора.
2.
Снимите воздушный фильтр в сборе.
(См. Система впуска и выпуска — «Воздухоочиститель»)
3.

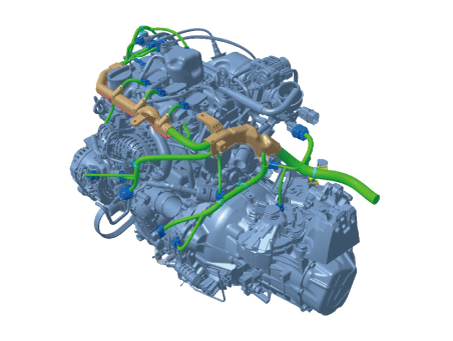

Отсоедините разъемы проводки и зажимы жгута проводов и снимите кронштейны разъемов вокруг впускного коллектора.

4.
Отделите трубку рециркуляционного клапана (RCV) (A).
Момент затяжки :
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

5.
Отсоедините шланг принудительной вентиляции картера (PCV) (А) и вакуумный шланг (В).

6.
Отделите трубку возврата воды (А) от впускного коллектора.
Момент затяжки :
19,6–26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт·фут)

7.
Отверните болты модуля электронного управления дроссельной заслонкой (ETC).
(См. Система управления двигателем/топливной системой — «Система ETC (электронная система управления дроссельной заслонкой))».
8.

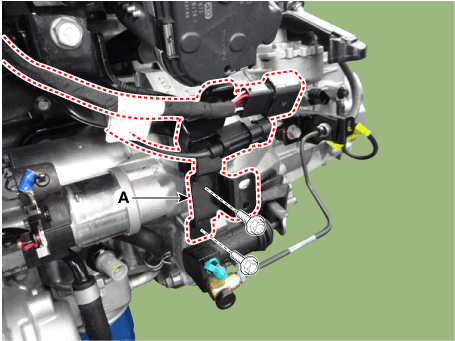

Снимите кронштейн разъема (А).

9.

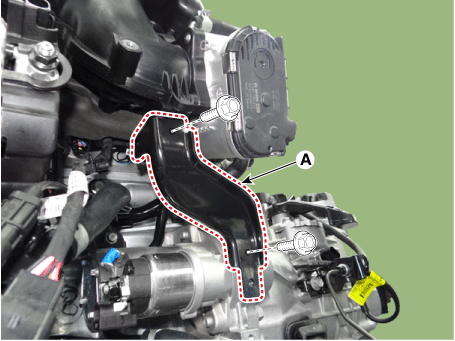

Снимите опору впускного коллектора (А).
Момент затяжки :
18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

10.
Снимите впускной коллектор (А).
Момент затяжки :
18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

11.
Установите в порядке, обратном снятию.
•

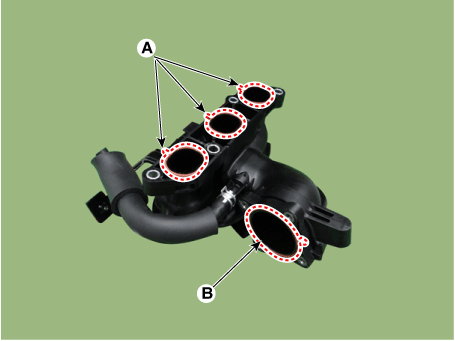

При установке впускного коллектора замените его новым впускным коллектором. прокладка (A) и прокладка модуля электронного управления дроссельной заслонкой (ETC) (Б).

•

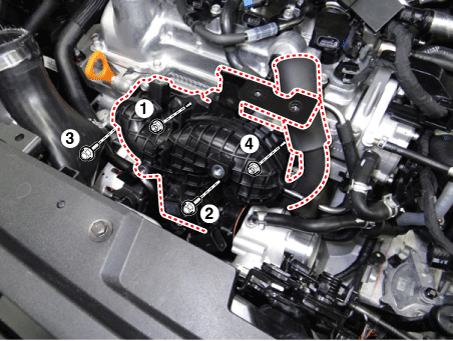

При установке впускного коллектора затягивайте болты и гайки с предварительно затяните, а затем затяните болты и гайки с указанным крутящий момент в показанной последовательности.
