Kia Picanto: система впуска и выпуска / воздухоочиститель

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Впускная и выпускная система / Воздухоочиститель

Компоненты и расположение компонентов

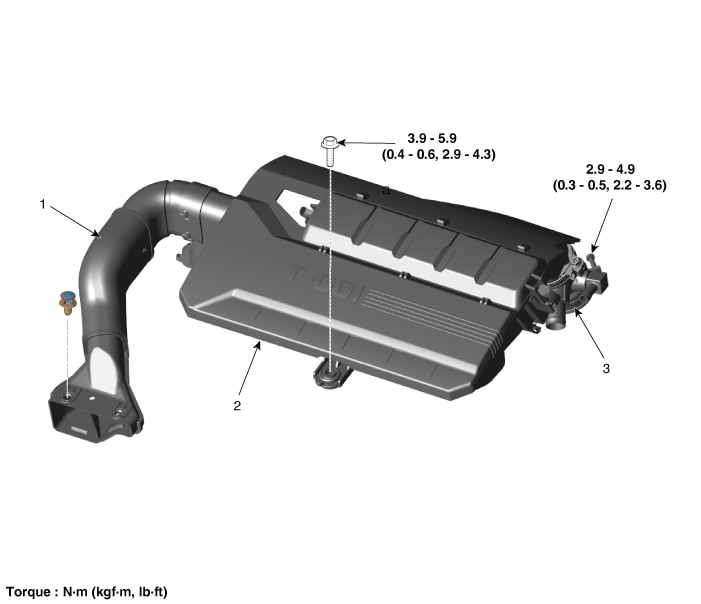

Компоненты

1. Воздуховод
2. Воздухоочиститель в сборе

3. Шланг воздухозаборника

Процедуры ремонта

Снятие и установка

Сборка воздухоочистителя

Отсоедините хомут воздухозаборного шланга (А).

Момент затяжки :

2,9–4,9 Н·м (0,3–0,5 кгс·м, 2,2–3,6 фунт-фут)

Отсоедините воздуховод (В) и снимите воздушный фильтр в сборе (С).

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

3.	Отсоедините шланг клапана рециркуляции (RCV) (A) и шланг сапуна (B).

Отсоедините воздухозаборный шланг (С).

Момент затяжки :

2,9–4,9 Н·м (0,3–0,5 кгс·м, 2,2–3,6 фунт-фут)

5.	Установка производится в порядке, обратном снятию.

Замена элемента воздухоочистителя

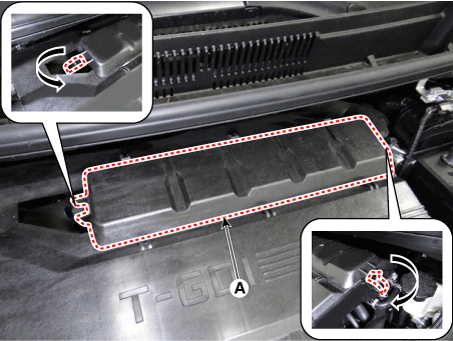

1.	Откройте крышку элемента воздушного фильтра (А), разблокировав зажим.

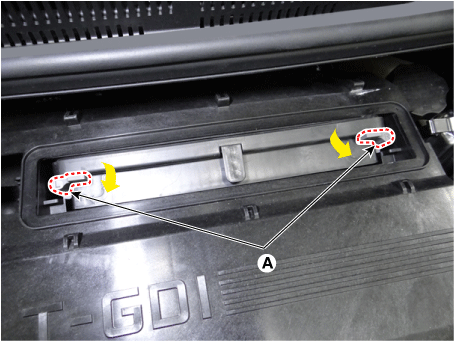

2.	Разблокируйте распределительный вал элемента воздушного фильтра (А), повернув его в направлении, указанном стрелкой.

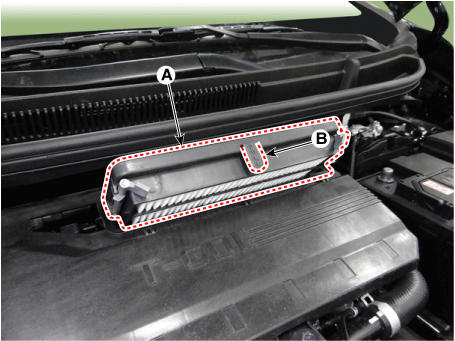

Замените элемент воздушного фильтра (А) новым.

Возьмитесь за ручку (B) и вытащите элемент воздушного фильтра.

4.	Закройте сервисную крышку, зацепив зажим.

осмотр

1.	Снимите элемент воздухоочистителя.

2.	Проверьте, не слишком ли загрязнен воздушный фильтр. В этом случае замените элемент воздушного фильтра.

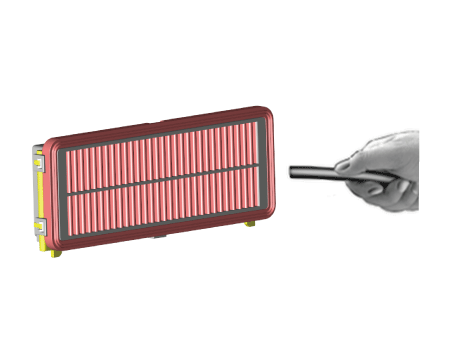

Если элемент воздушного фильтра необходимо очистить, продуйте его сжатым воздухом, как показано на рисунке.

Будьте полностью осведомлены о направлении использования сжатого воздуха на воздухоочистителе.

4.	Установите на место элемент воздухоочистителя.
