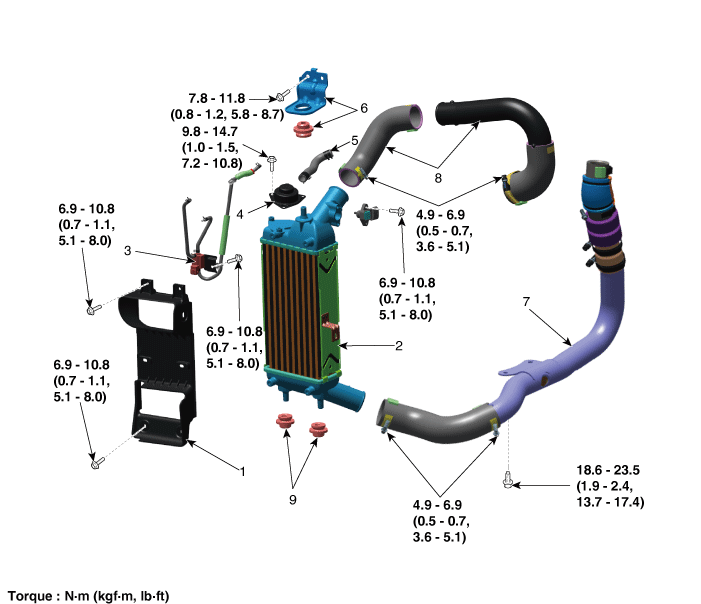

Компоненты и расположение компонентов

Компоненты

1. Воздушная защита интеркулера
2. Интеркулер
3. Электромагнитный клапан управления рециркуляционным клапаном (RCV) и вакуумный шланг
4. Клапан рециркуляции (RCV)
5. Шланг клапана рециркуляции (RCV)

6. Верхний монтажный кронштейн интеркулера и изолятор
7. Впускной патрубок и трубка промежуточного охладителя
8. Выпускной патрубок интеркулера и трубка
9. Изолятор нижнего крепления интеркулера

Процедуры ремонта

Снятие и установка

1.	Отсоедините отрицательную клемму аккумулятора.

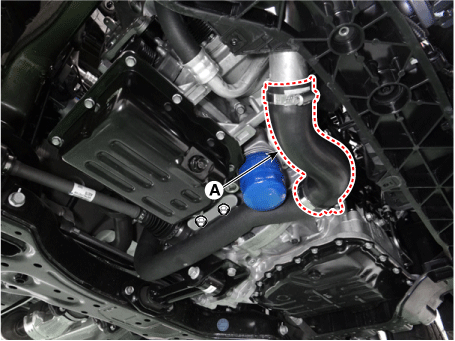

Отсоедините выпускной шланг и трубку промежуточного охладителя (А).

Момент затяжки :

4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,1 фунт·фут)

(Если есть колпачок, затягивайте его до тех пор, пока колпачок не будет снят.)

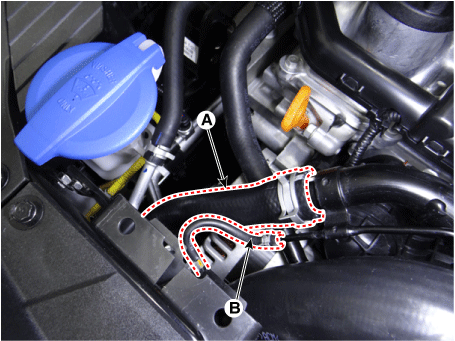

3.	Отсоедините шланг (А) клапана рециркуляции (RCV) и вакуумный шланг (В).

4.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

Отсоедините впускной шланг промежуточного охладителя (А)

Момент затяжки :

4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,1 фунт·фут)

(Если есть колпачок, затягивайте его до тех пор, пока колпачок не будет снят.)

6.	Снятие переднего бампера в сборе. (См. Кузов (внутри и снаружи) — «Передний бампер в сборе»)

7.	Снимите фары. (См. Электрическая система кузова — «Фары»)

8.	Отсоедините замок капота. (См. Кузов (внутри и снаружи) — «Защелка капота»)

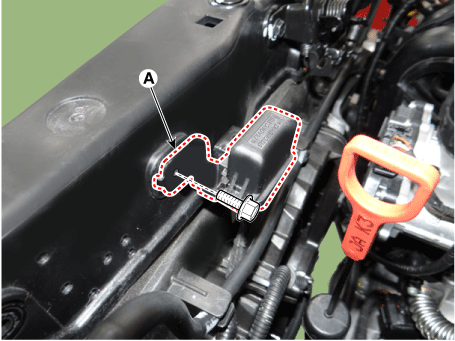

9.	Снимите кронштейн универсального контрольного разъема (MPCC) (A).

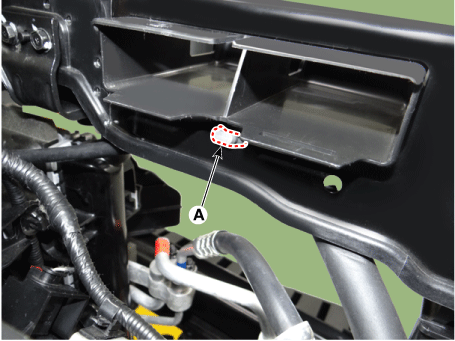

10.	Отсоедините хомут шланга бачка (А).

11.

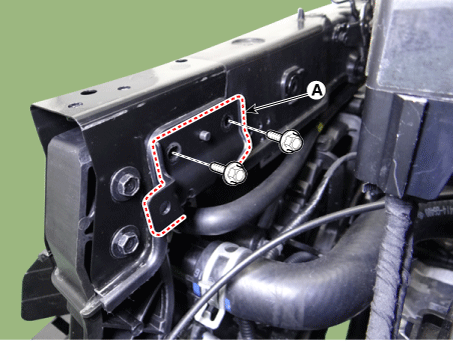

Снимите верхний монтажный кронштейн радиатора (А).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

12.

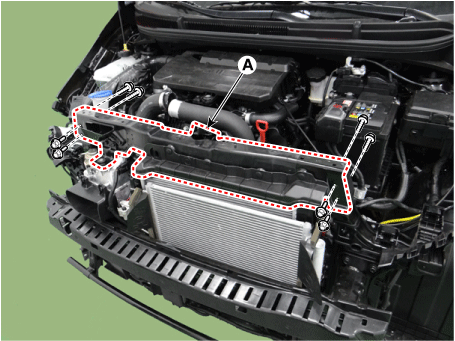

Снимите узел верхней опоры радиатора (А).

Момент затяжки :

10,8–14,7 Н·м (1,1–1,5 кгс·м, 8,0–10,8 фунт·фут)

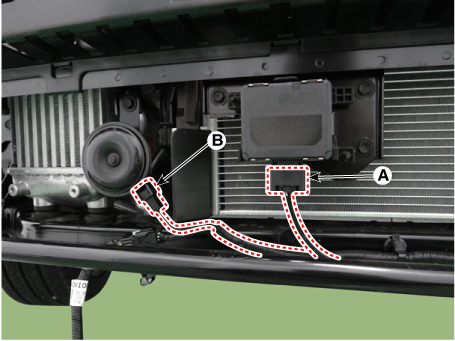

13.	Отсоедините разъем (A) блока вспомогательного экстренного торможения (AEB) и разъем звукового сигнала (B).

14.

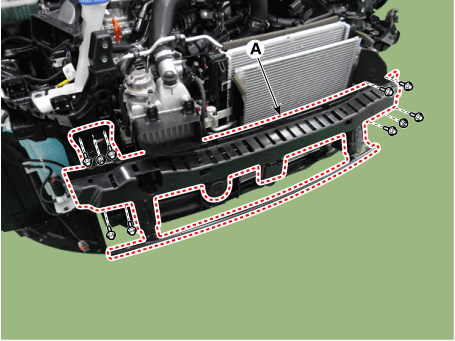

Снимите балку переднего бампера (А).

Момент затяжки :

16,7–25,5 Н·м (1,7–2,6 кгс·м, 12,3–18,8 фунт·фут)

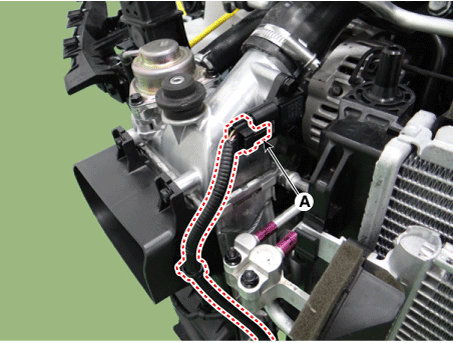

15.	Отсоедините разъем датчика давления наддува (BPS) (А).

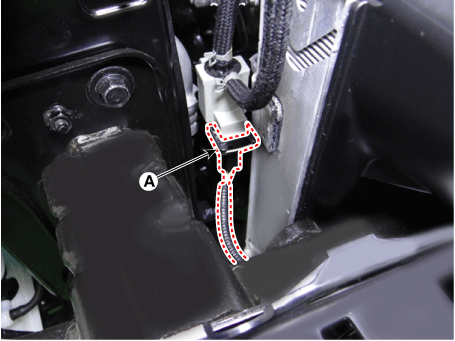

16.	Отсоедините разъем электромагнитного клапана (А).

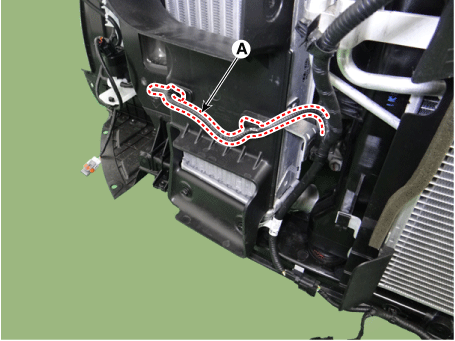

17.	Отсоедините проводку (А) от воздушной защиты промежуточного охладителя.

18.

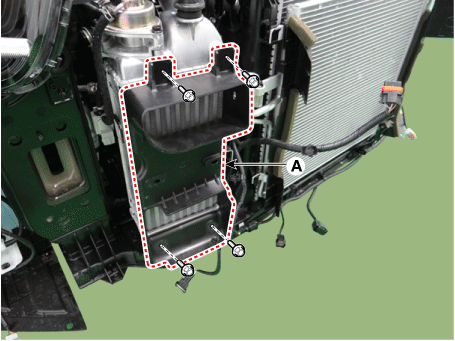

Снимите воздушную защиту промежуточного охладителя (А).

Момент затяжки :

6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут)

19.	Снимите интеркулер (А).

20.	Установите в порядке, обратном снятию.
