Компоненты и расположение компонентов
Компоненты

1. Передний глушитель
2. Каталитический нейтрализатор и центральный глушитель в сборе.
3. Задний глушитель
4. Резиновая подвеска
5. Прокладка

Процедуры ремонта
Снятие и установка
Передний глушитель
1.
Отсоедините отрицательную клемму аккумулятора.
2.
Отсоедините разъем датчика кислорода с подогревом (А), а затем снимите его с кронштейна.

3.

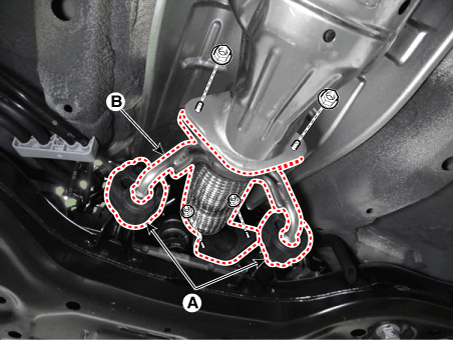

Отсоедините резиновую подвеску (А) от переднего глушителя.
4.
Снимите передний глушитель (В).
Момент затяжки :
39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)

5.
Устанавливайте в обратном порядке снятия.
При установке заменить на новые прокладки.
Каталитический нейтрализатор и центральный глушитель в сборе
1.

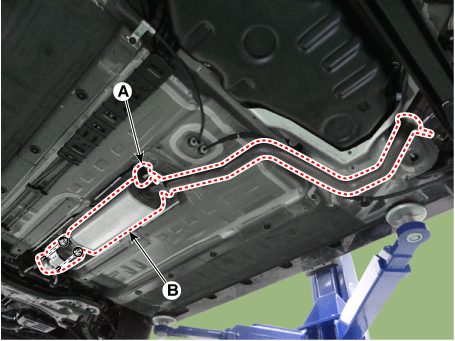

Отсоедините резиновую подвеску (А) от каталитического нейтрализатора и центрального глушителя в сборе.
2.
Снимите каталитический нейтрализатор и центральный глушитель в сборе (В).
Момент затяжки
Орехи:
39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)
Зажим:
16,7–27,5 Н·м (1,7–2,8 кгс·м, 12,3–20,3 фунт-фут)

3.
Устанавливайте в обратном порядке снятия.
При установке заменить на новые прокладки.
Задний глушитель
1.
Отсоедините резиновую подвеску (А) от заднего глушителя.
2.
Снимите задний глушитель (В).
Момент затяжки :
16,7–27,5 Н·м (1,7–2,8 кгс·м, 12,3–20,3 фунт-фут)

3.
Устанавливайте в обратном порядке снятия.
При установке заднего глушителя установите резиновую подвеску, а затем установите хомут с указанным крутящим моментом.
Процедура замены центрального глушителя с помощью хомута
По гарантии: Замените центральный глушитель в сборе.
Срок действия гарантии истек: Центральный глушитель можно заменить в соответствии с описанной ниже процедурой.
1.

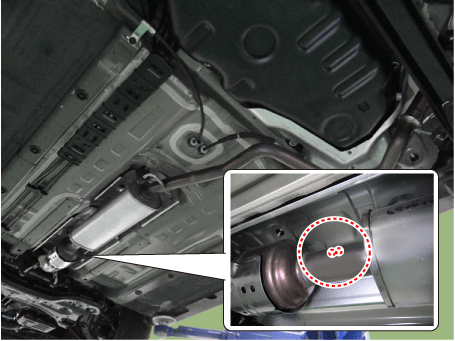

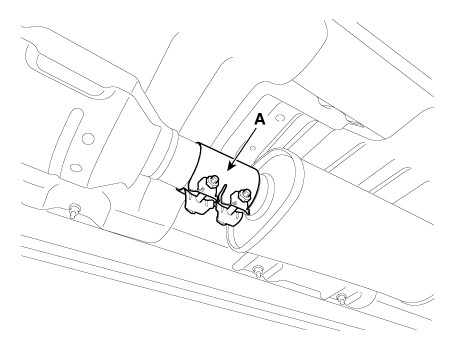

Проверьте, не повреждена ли и не деформирована ли зажимная часть узла центрального глушителя.
Если глушитель сильно проржавел, замените центральный глушитель в сборе.

2.

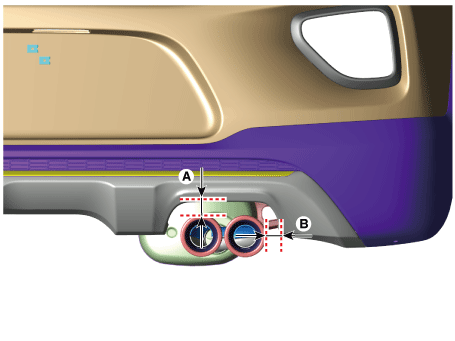

Запишите зазор (A, B) между выхлопной трубой и задним бампером.

3.
Отсоедините резиновую подвеску (А) от центрального глушителя.
4.
Снимите каталитический нейтрализатор и центральный глушитель (B).

5.
Отрежьте центральный глушитель, как указано ниже.

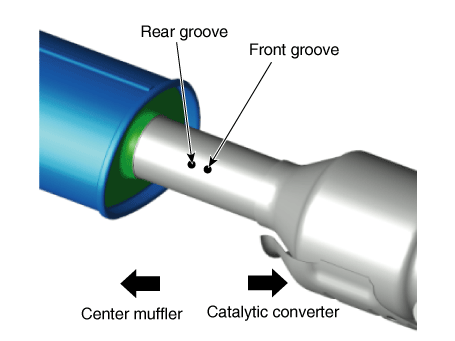

- Разрежьте переднюю канавку глушителя.

[Замена глушителя]

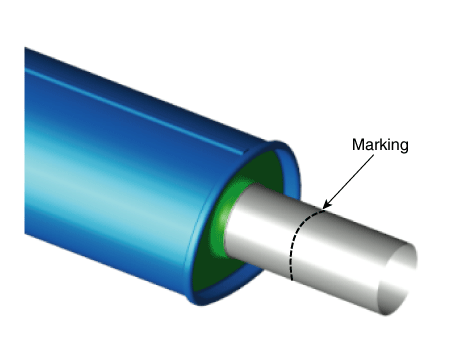

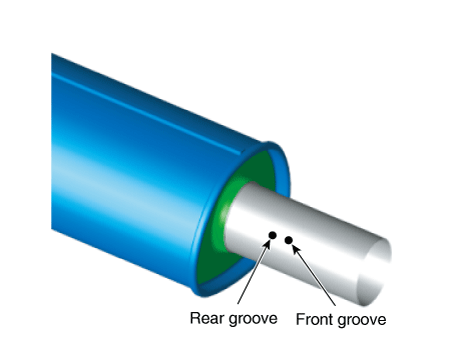

-Вырезал задний паз на сменном глушителе.

•
Чтобы предотвратить утечку, удалите ржавчину на зажимной части или заусенец на перфорации.
•
Разрежьте трубу по ширине.
•

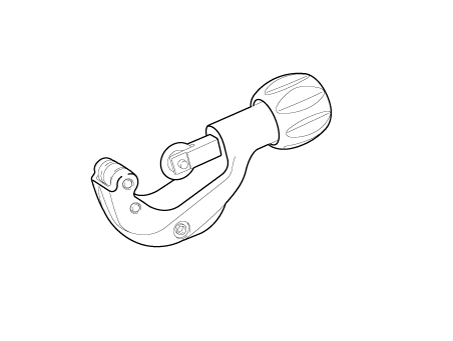

Труборез можно использовать для разрезания трубы по ширине.

•

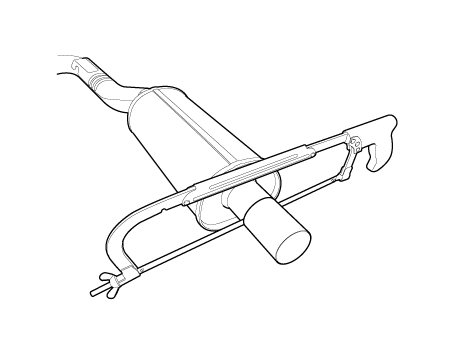

Используйте ножовку в описанной ниже процедуре, если труборез недоступен.
1)
Отметьте место разреза, чтобы разрезать трубу по ширине.

2)
Отрежьте трубу по отмеченной линии с помощью ножовки.

6.
Установите центральный глушитель.
(1)
Установите каталитический нейтрализатор (А), слегка, но не полностью затянув гайки.
(2)
Подсоединив резиновую подвеску (В), установите центральный глушитель (С), слегка, но не полностью, затянув хомут.

(3)
Затяните каталитический нейтрализатор и центральный глушитель до указанного момента.
Момент затяжки :
Гайки: 39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт·фут)
Зажим: 16,7–27,5 Н·м (1,7–2,8 кгс·м, 12,3–20,3 фунт·фут)
(4)
Сравнивать зазор между выхлопной трубой (или хвостовой обшивкой) и задним бампером с записанное измерение, сделанное перед снятием центрального глушителя сборка.
Установка выхлопная труба отличается от исходного положения, это может привести к поврежденный бампер из-за перегрева трубы или помех между выхлопной трубой и задний бампер.
(5)
Не затягивайте хомут одновременно. Затяните зажимные гайки с указанным крутящим моментом по очереди.
Момент затяжки :
17,6–23,5 Н·м (1,8–2,4 кгс·м, 13,0–17,4 фунт·фут)

Полностью затянутые хомуты нельзя использовать повторно, так как повторное использование полностью затянутых хомутов может привести к утечке.
