Kia Picanto: система ISG (Idle Stop & Go) / переключатель сцепления

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система ISG (Idle Stop & Go) / Переключатель сцепления

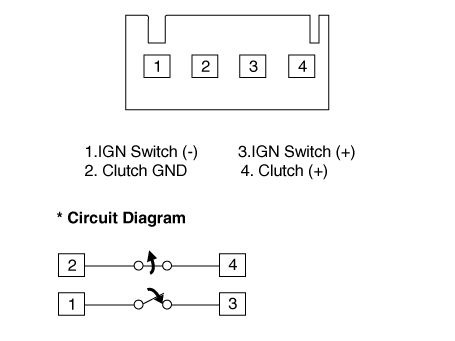

Технические характеристики
Технические характеристики
Элемент
Технические характеристики
Рабочее напряжение
12,5 В постоянного тока
Рабочая сила
Исходное положение: 0,25 ± 0,15 Н (0,025 ± 0,015 кг, 0,056 ± 0,034 фунта)
Полное положение: 0,8 ± 0,2 Н (0,08 ± 0,02 кгс, 0,579 ± 0,014 фунт-фут)
Рабочая температура
от -40°C до 80°C (от -40°F до 176°F)

Процедуры ремонта
осмотр
Проверка компонентов
1.
Снимите выключатель сцепления и замка зажигания.
2.

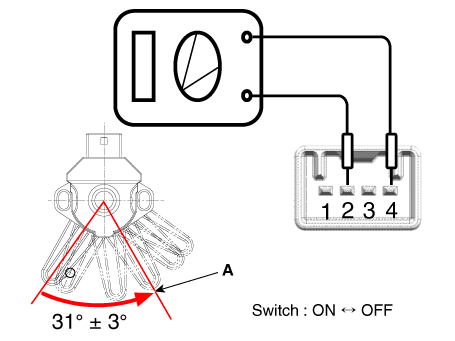

Поверните рычаг переключателя в направлении стрелки, чтобы проверить рабочую точку (А).

Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
3.

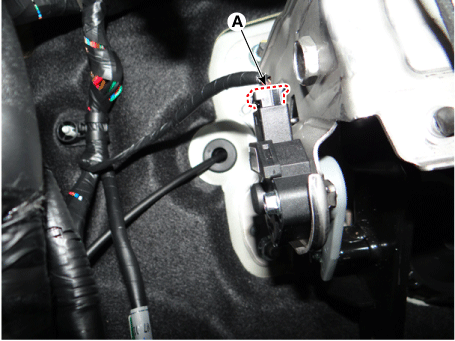

Отсоедините разъем выключателя сцепления и выключателя замка зажигания (А).

4.

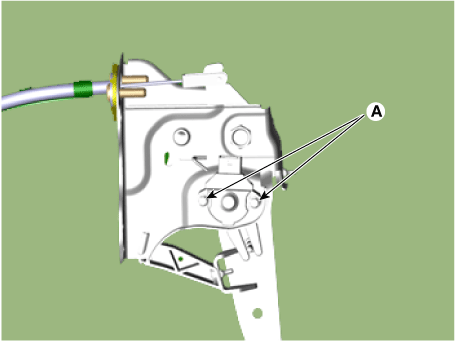

Ослабьте болты (А) и снимите выключатель замка зажигания и выключатель сцепления.
Момент затяжки :
2,0–3,9 Н·м (0,2–0,4 кг·м, 1,4–2,9 фунт·фут)

Монтаж
1.
Установите в порядке, обратном снятию.

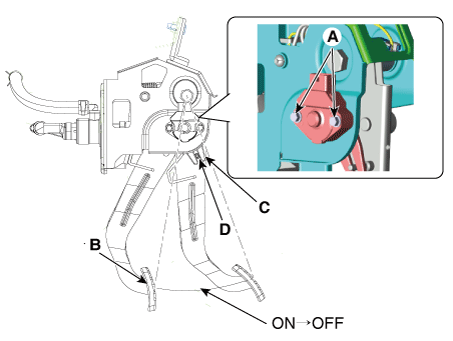

А.
Крепление педали сцепления конец (B).
Б.
Слегка затяните болт после фиксации крюка педали сцепления (D) к рычагу переключения (C).
С.
Поверните рычаг выключателя замка зажигания в положение ON → OFF и затем затяните болты (A) с указанным моментом.
Рабочий ход педали сцепления (B):
[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]
70 мм ± 3,0 мм (2,7559 ± 0,1181 дюйма)
[Каппа 1.0 Т-ГДИ]
72,5 мм ± 3,0 мм (2,8543 ± 0,1181 дюйма)
Момент затяжки :
2,0–3,9 Н·м (0,2–0,4 кг·м, 1,4–2,9 фунт·фут)
