Kia Picanto: Crash Pad / Основной Crash Pad в сборе

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Аварийная площадка / Главная аварийная площадка в сборе

Компоненты и расположение компонентов

Расположение компонента

1. Центральная нижняя панель аварийной площадки

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)

3.	Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)

4.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

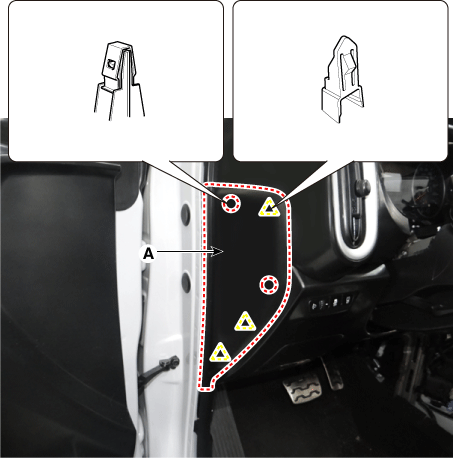

5.	Снимите боковую крышку аварийной подушки [LH] (A) с помощью съемника.

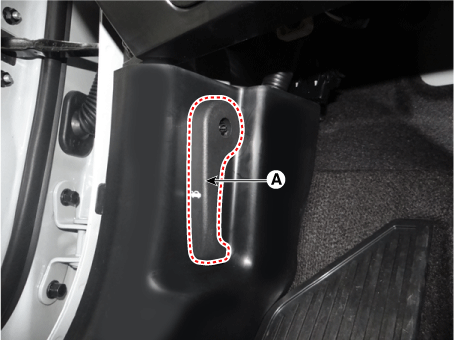

6.	Снимите ручку (А) замка капота с помощью съемника.

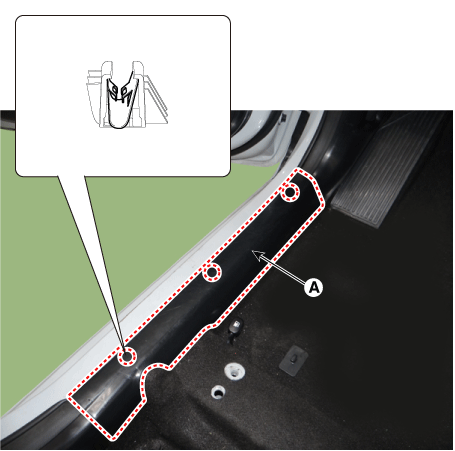

7.	С помощью съемника снимите обшивку порога (А) передней двери.

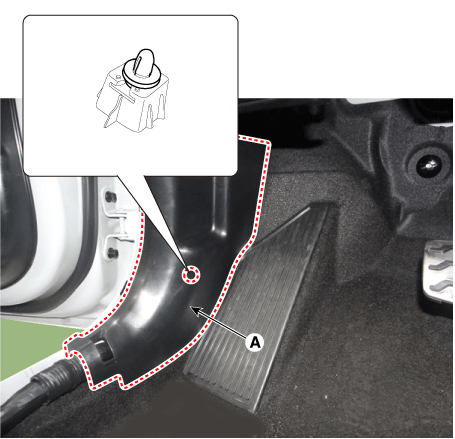

8.	Снимите боковую отделку капота (А) с помощью съемника.

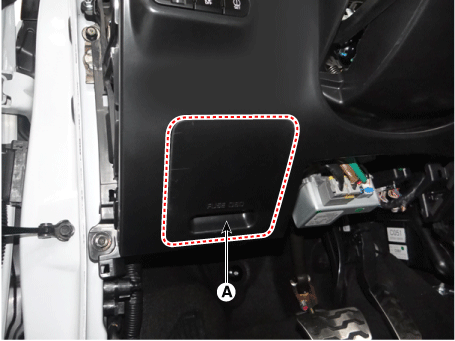

9.	Снимите крышку распределительной коробки в салоне (А).

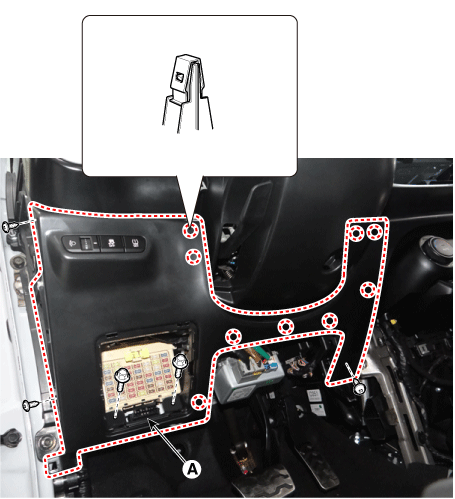

10.	Отделите нижнюю панель аварийного щитка (А) после ослабления болтов и винтов.

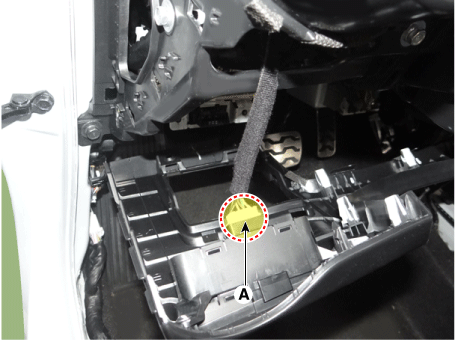

11.	Отсоедините разъем нижнего бокового переключателя аварийной подушки (А).

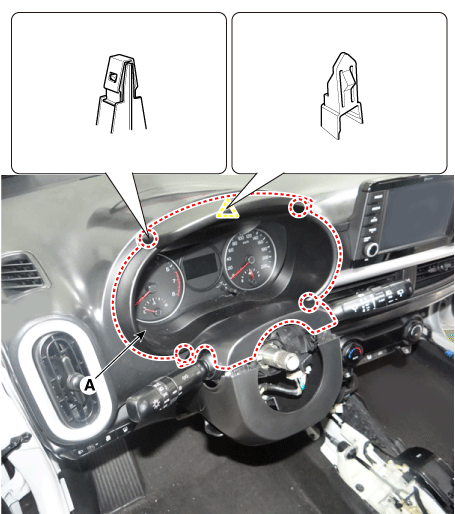

12.	Снимите переднюю панель кластера (А) с помощью съемника.

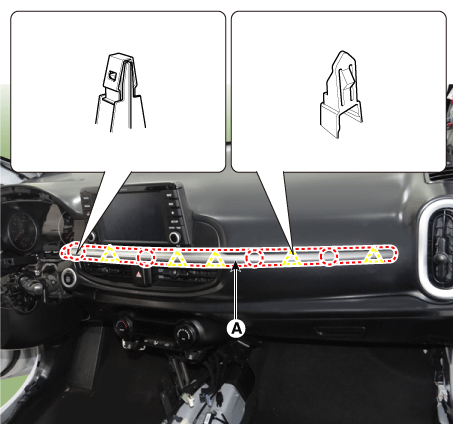

13.	Снимите центральную декоративную накладку (А) с помощью съемника.

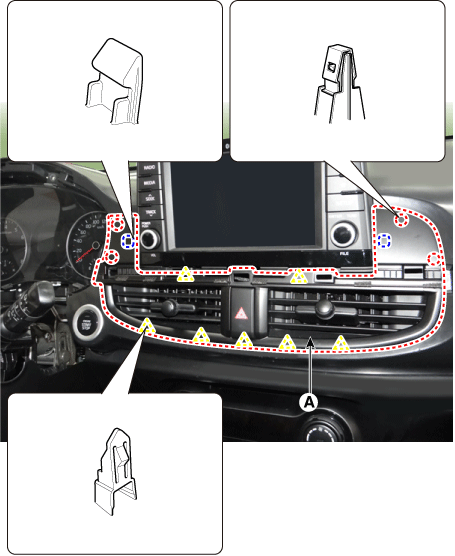

14.	Снимите центральную панель (А) с помощью съемника.

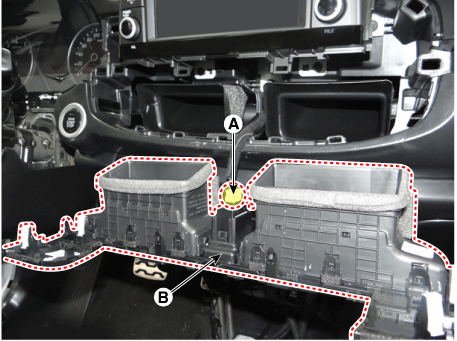

15.	Снимите центральную панель (B) после отсоединения разъема выключателя аварийной сигнализации (A).

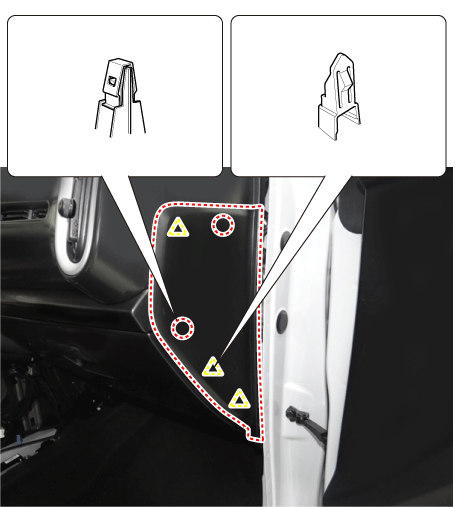

16.	Снимите боковую крышку аварийной подушки [RH] (A) с помощью съемника.

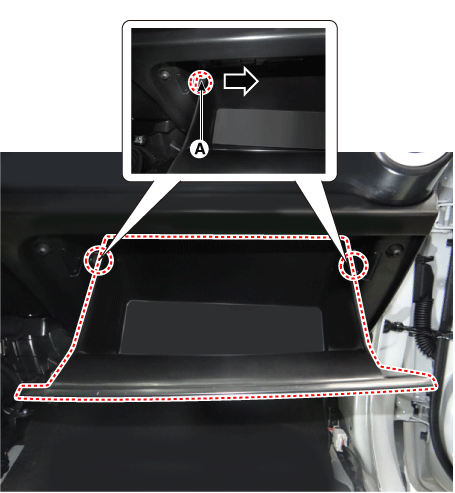

17.	Снимите стопор перчаточного ящика (А) с защитной накладки.

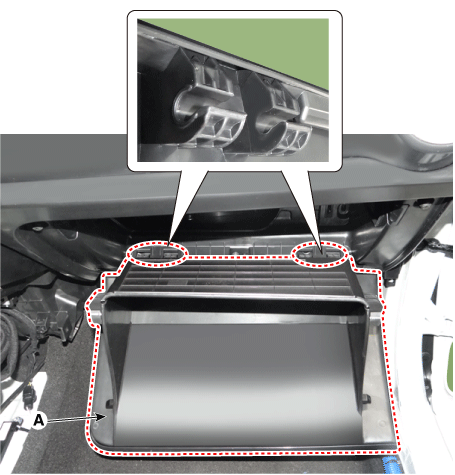

18.	Снимите перчаточный ящик (А).

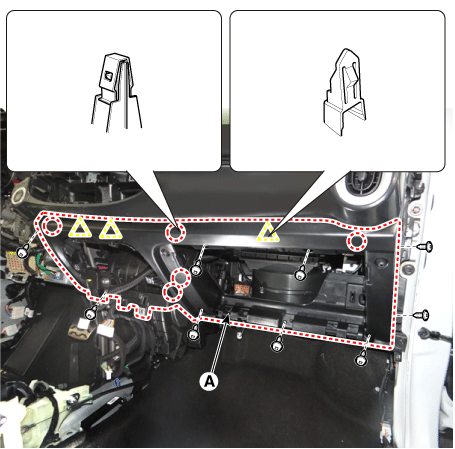

19.	Снимите центральную нижнюю панель (А) подушки безопасности после ослабления винтов.

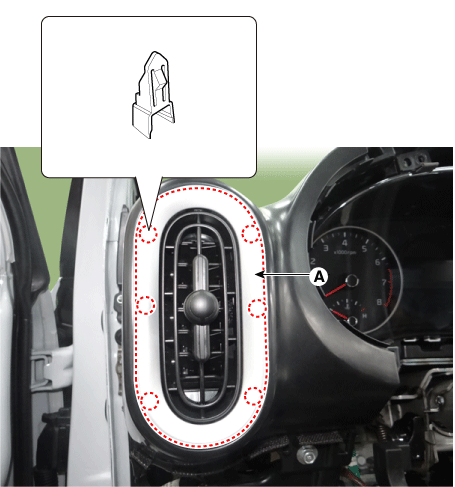

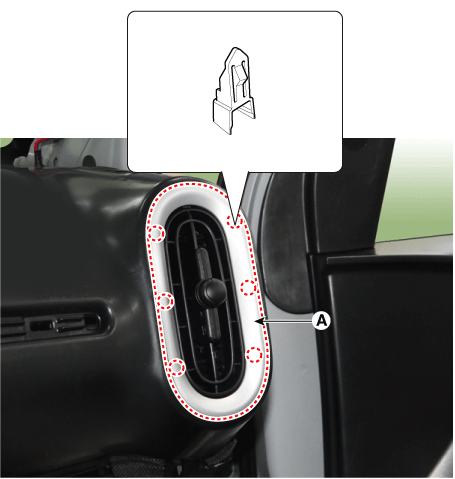

20.	Снимите боковой вентиляционный канал (А) с помощью съемника. [левый] [Правый]

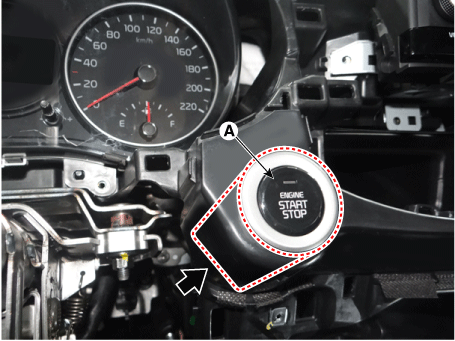

21.	Снимите кнопку пуска/остановки (А) в направлении, указанном стрелкой.

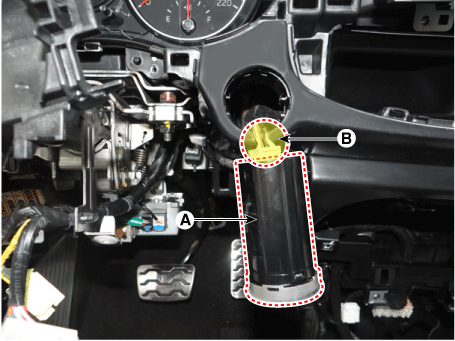

22.	Снимите кнопку пуска/остановки (B) после отсоединения разъема кнопки пуска/остановки (A).

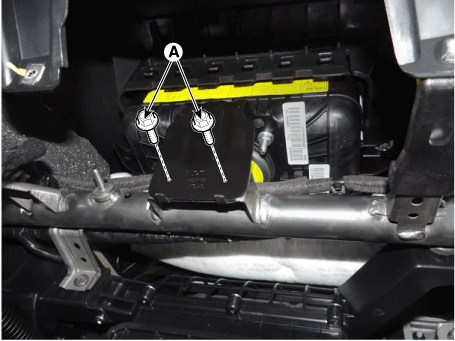

23.	Ослабьте болты крепления подушки безопасности пассажира (А).

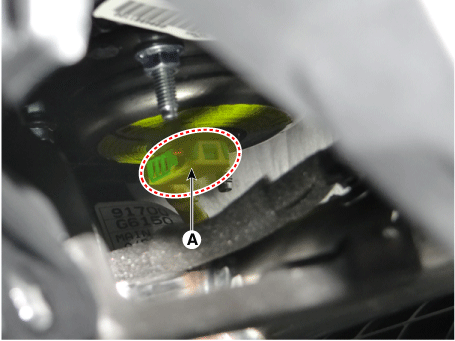

24.	Отсоедините разъем подушки безопасности пассажира (А).

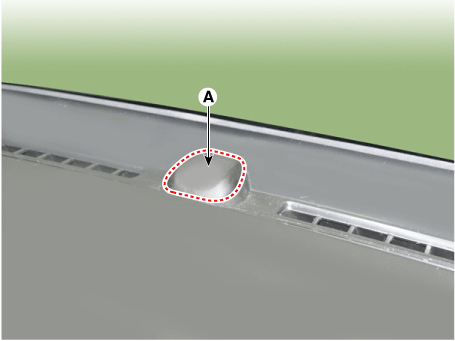

25.	Отделите фотодатчик (А) с помощью съемника.

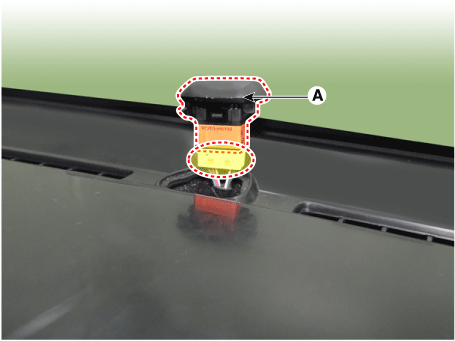

26.	Снимите фотодатчик (А), предварительно отсоединив разъем фотодатчика.

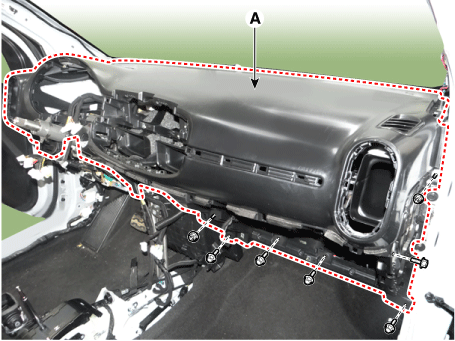

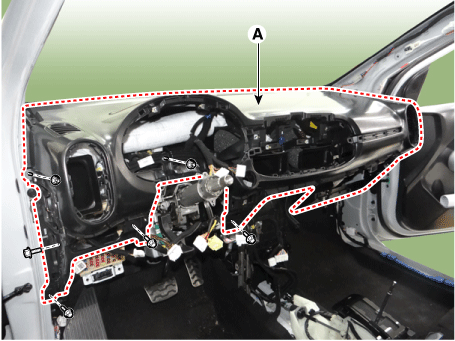

27.	Снимите основную подушку безопасности в сборе (А), предварительно ослабив крепежные болты и гайки. [левый] [Правый]

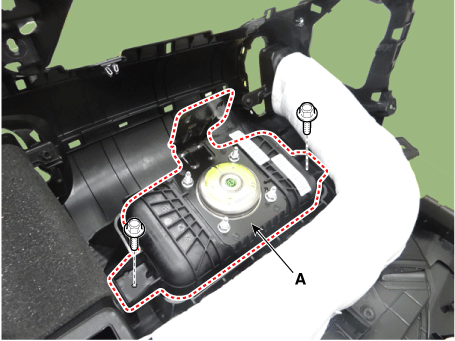

28.	Снимите подушку безопасности пассажира (А), предварительно ослабив болты.

29.

Установите в порядке, обратном снятию.

•	Убедитесь, что защитная накладка правильно установлена на направляющие штифты.

•	Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.

•	Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.

•	Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента.
