Kia Picanto: Crash Pad / поперечина капота в сборе

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Аварийная площадка / Узел поперечной балки капота

Компоненты и расположение компонентов

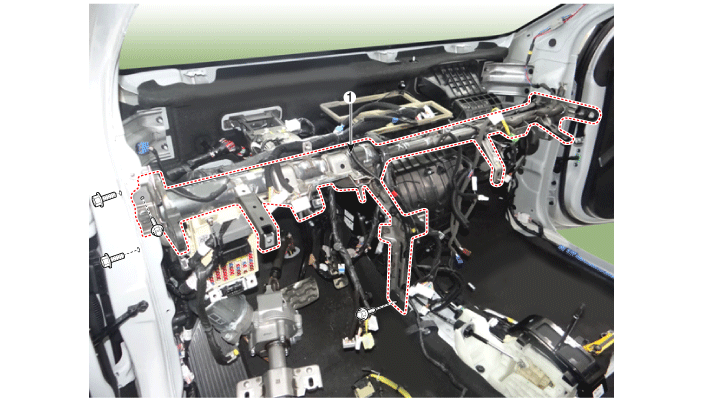

Расположение компонента

1. Центральная нижняя панель аварийной площадки

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите основную подушку безопасности в сборе. (См. Аварийную подушку — «Основная аварийная подушка в сборе»)

2.	Вниз по рулевой колонке после ослабления крепежных болтов. (См. Система рулевого управления — «Рулевая колонка и вал»)

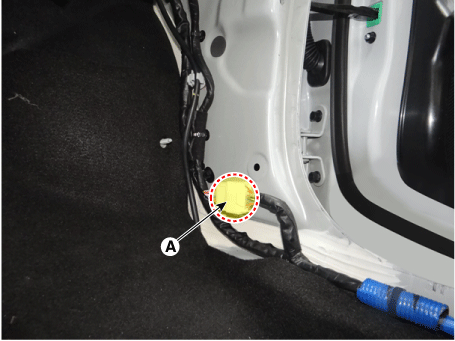

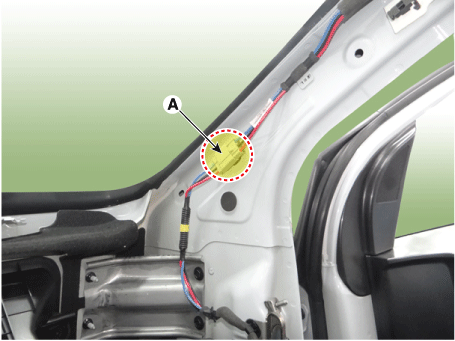

3.	Отсоедините разъем (A) и монтажные зажимы на передней стойке [RH].

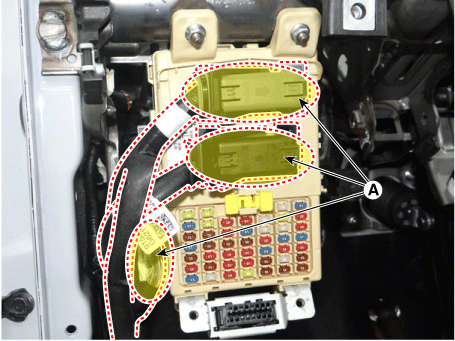

4.	Отсоедините разъемы распределительной коробки в салоне (А).

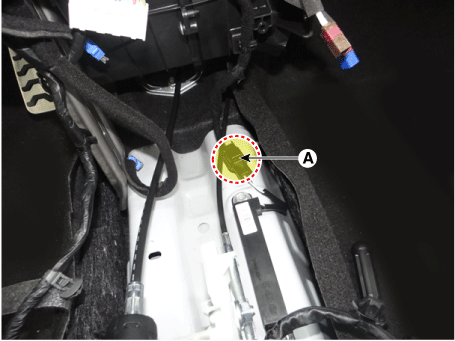

5.	Отсоедините разъем антенны смарт-ключа (А).

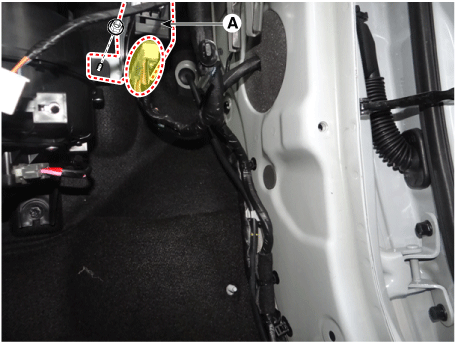

6.	Отсоедините разъем проводки со стороны пассажира (А).

7.	Ослабьте гайку крепления BCM (А).

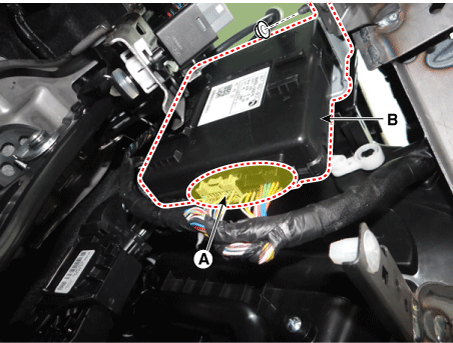

8.	Отделите блок BCM (B), отсоединив крепежную гайку и разъемы (A).

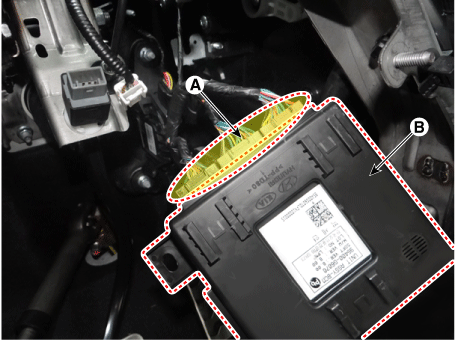

9.	Снимите блок BCM (B), отсоединив разъемы (A).

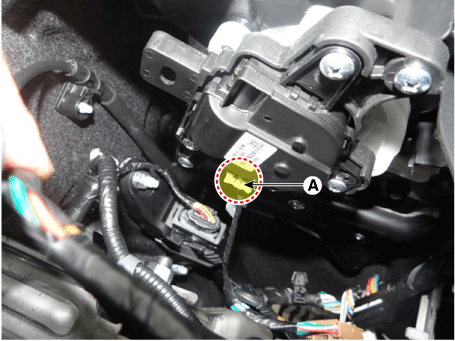

10.	Отсоедините разъем исполнительного механизма режима (А). [Драйвер]

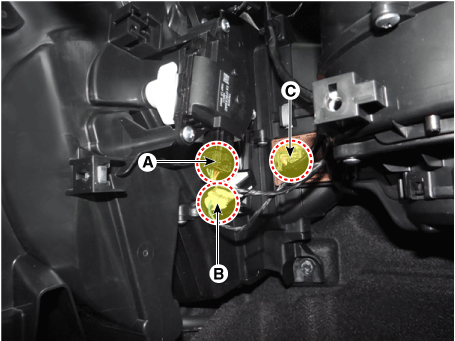

11.	Отсоедините привод регулятора температуры (А) и датчик испарителя (В) от резистора вентилятора (С).

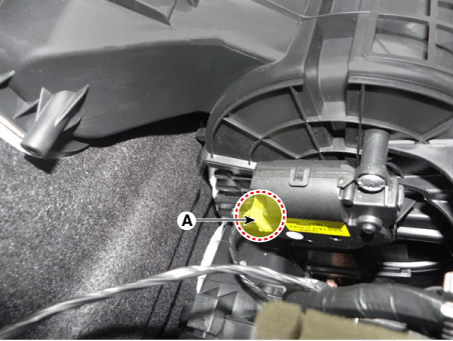

12.	Отсоедините привод управления приводом впуска (А).

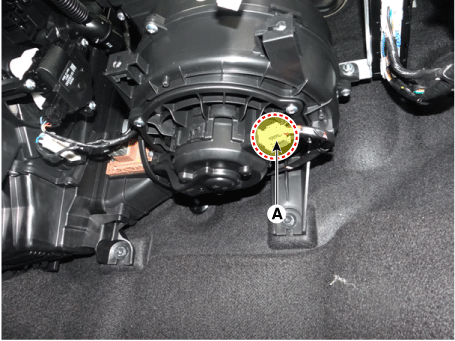

13.	Отсоедините разъем электродвигателя вентилятора (А) и снимите зажимы крепления проводки.

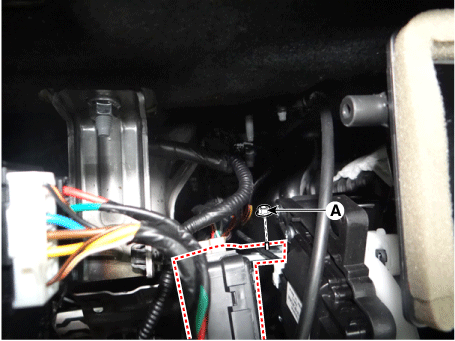

14.	Отсоедините разъем блока смарт-ключа после ослабления крепежной гайки, затем снимите блок смарт-ключа (А).

15.

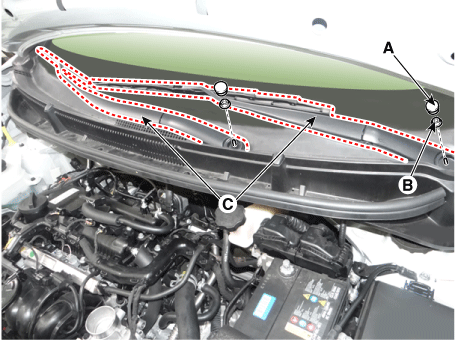

Снимите колпачок (А) и гайки, затем снимите рычаг стеклоочистителя (В).

Момент затяжки :

22,6–26,5 Н·м (2,3–2,7 кгс·м, 16,6–19,5 фунт·фут)

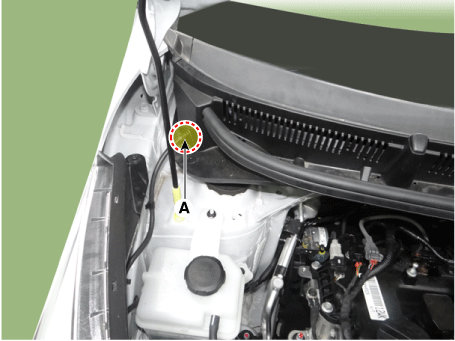

16.	Отсоедините шланг форсунки (А).

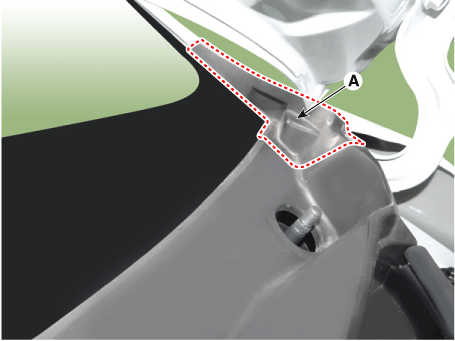

17.	Снимите верхнюю боковую крышку cwol (A).

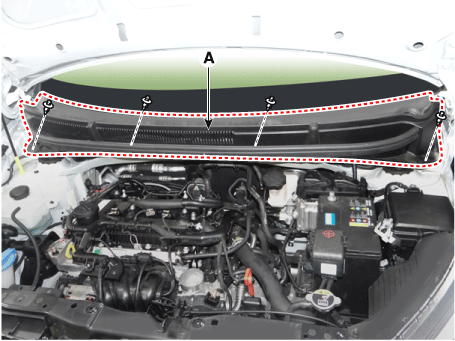

18.	Отсоедините зажимы, затем снимите верхнюю крышку кожуха (А).

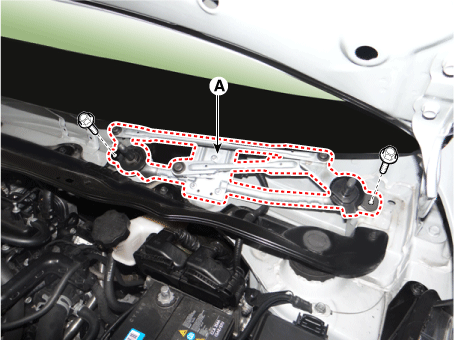

19.	Снимите двигатель переднего стеклоочистителя (А) после ослабления крепежных болтов.

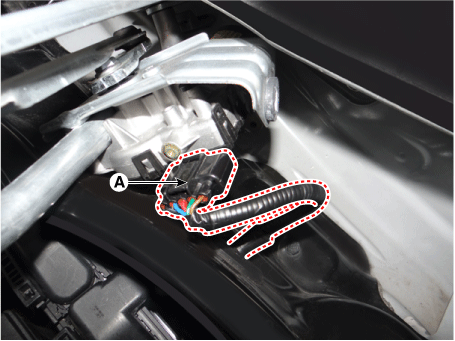

20.	Отсоедините разъем электродвигателя переднего стеклоочистителя (А).

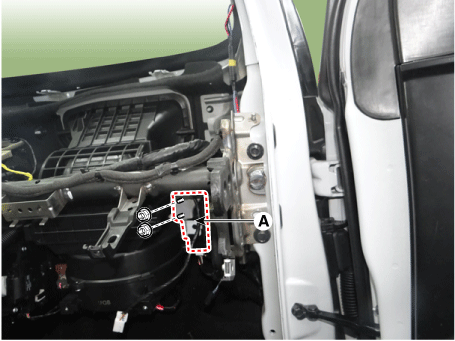

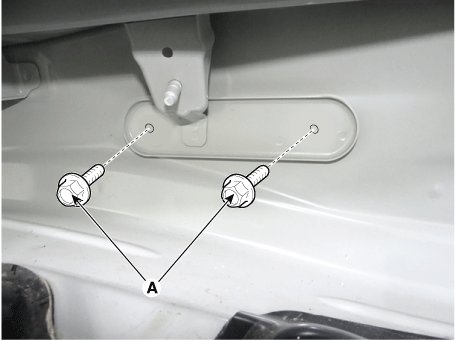

21.	Ослабьте болты крепления поперечины капота (А).

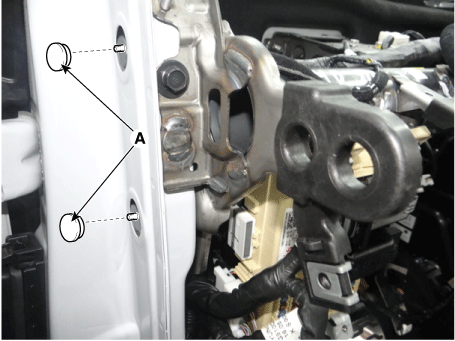

22.	Снимите колпачки болтов крепления поперечины капота (А).

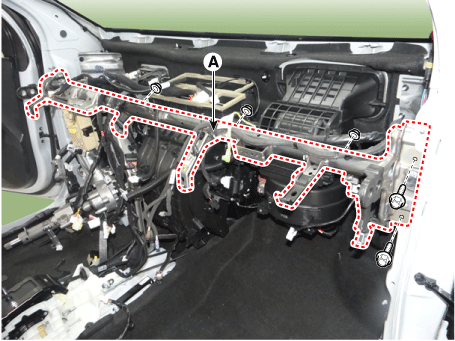

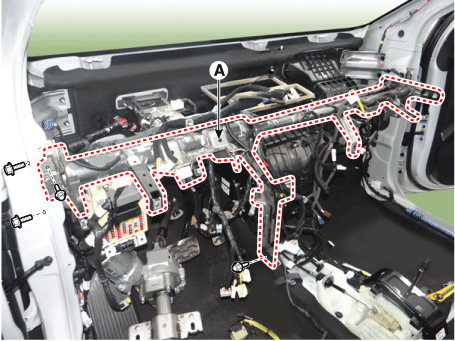

23.	Снимите поперечину капота в сборе (А) после ослабления крепежных болтов и гаек. [Сторона водителя] [Со стороны пассажира]

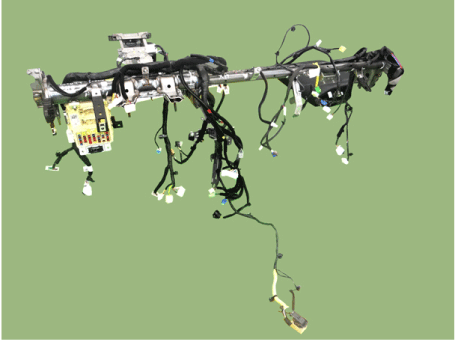

24.	Снимите основной жгут проводов (А) с поперечной балки капота.

25.

Установите в порядке, обратном снятию.

•	Убедитесь, что защитная накладка правильно установлена на направляющие штифты.

•	Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.

•	Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.

•	Введите код защиты от кражи для радио, затем введите предустановленные радиостанции клиента.
