Kia Picanto: гидроусилитель руля с электроприводом / стойка и корпус MDPS

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Рулевая система / Рулевое управление с электроприводом / Колонна и корпус MDPS

Процедуры ремонта
Удаление
1.
Снимите рулевую колонку и вал в сборе.
(См. Рулевое управление с электроприводом — «Рулевая колонка и вал»)
2.
Снимите блок управления MDPS.
(См. Рулевое управление с электроприводом — «Блок управления MDPS»)
3.
Снимите двигатель MDPS.
(См. Рулевое управление с электроприводом — «Мотор MDPS»)
Монтаж
1.
Установите в порядке, обратном снятию.
2.
Выполните «Калибровку датчика угла поворота рулевого колеса (SAS)» и «Установите нулевое значение крутящего момента рулевого управления».
3.
Выполните «Распознавание типа EPS».
Диагностика с помощью КДС
Калибровка датчика угла поворота рулевого колеса (SAS) и установка крутящего момента рулевого управления на ноль
•
Перед «Калибровкой датчика угла поворота рулевого колеса (SAS)» убедитесь, что аккумулятор полностью заряжен.
•
Будьте осторожны, чтобы не отсоединить какие-либо кабели, подключенные к автомобилю или сканирующему прибору, во время «Калибровки датчика угла поворота рулевого колеса (SAS)».
•
После завершение «Калибровки датчика угла поворота рулевого колеса (SAS)», выключите зажигание и подождите несколько секунд. Затем запустите двигатель, чтобы подтвердить нормальную работу автомобиля.
1.
Соединять разъем самодиагностики (16 контактов), расположенный под панелью со стороны водителя поднесите к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.
2.

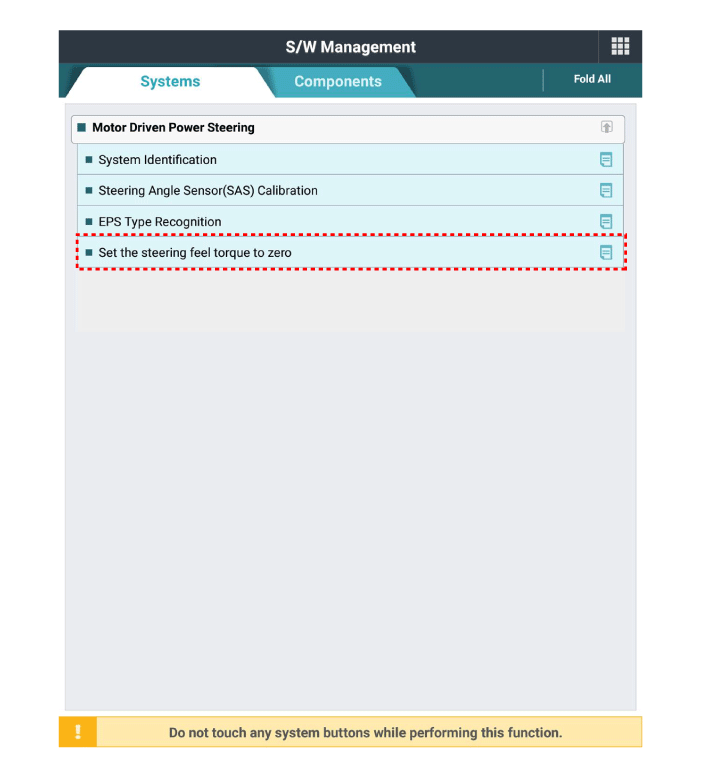

Выберите «модель автомобиля» и «Усилитель руля с электроприводом» на экране выбора автомобиля KDS.
3.

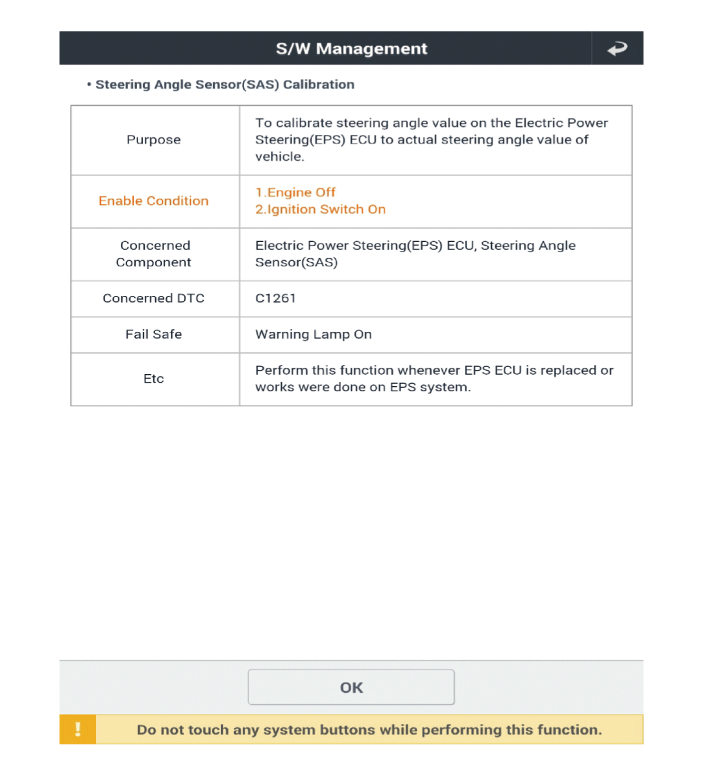

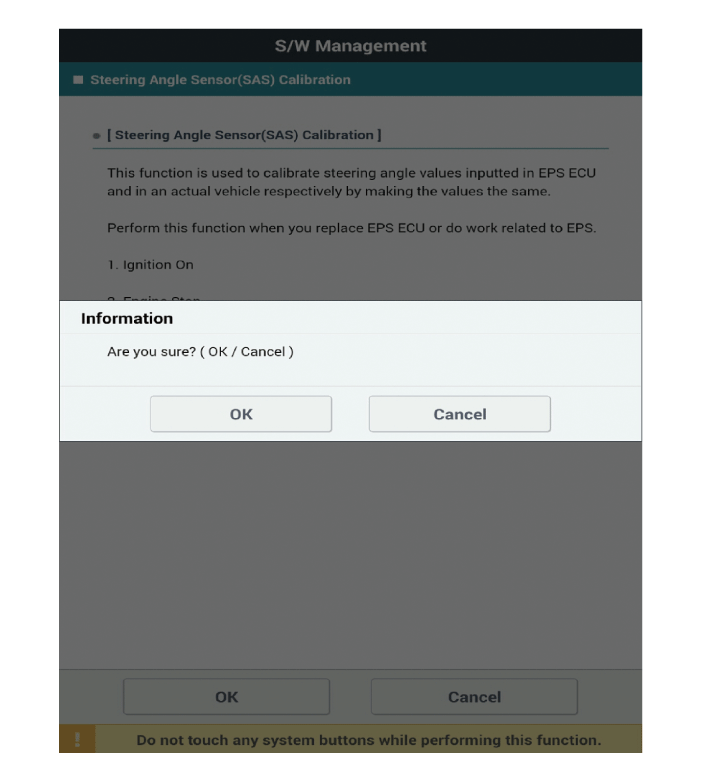

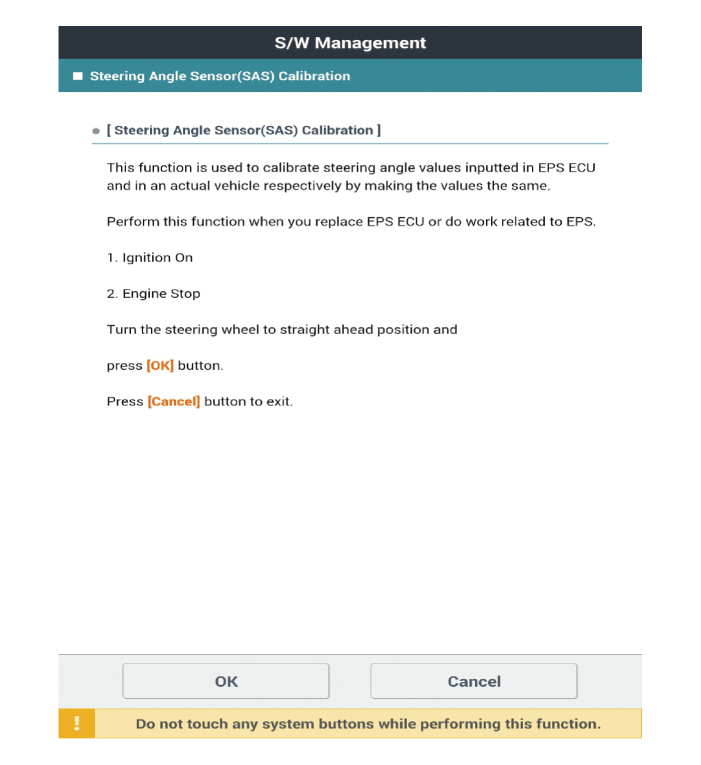

Выберите «Калибровка датчика угла поворота рулевого колеса (SAS)» на экране KDS, затем выберите «ОК».
4.

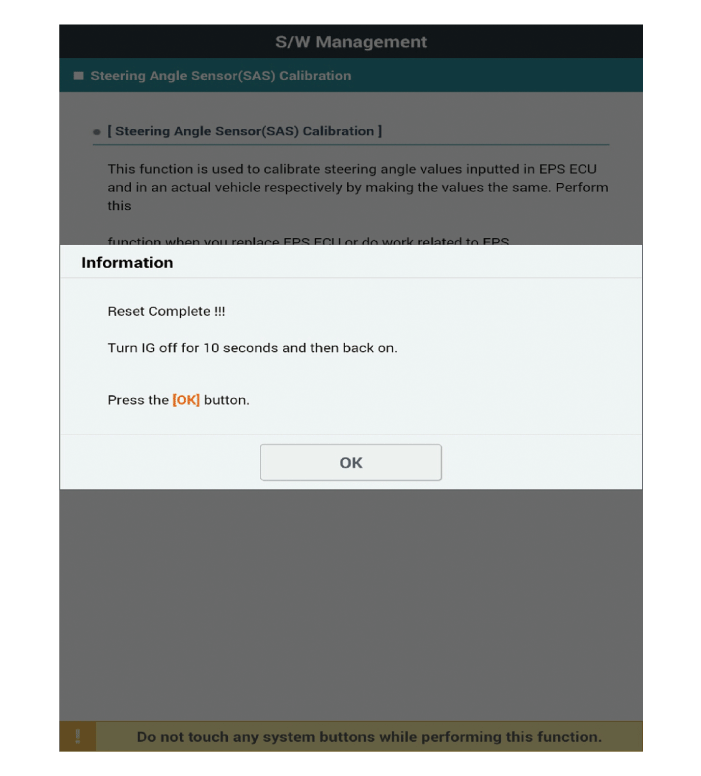

Продолжайте тест в соответствии с инструкциями на экране.

5.

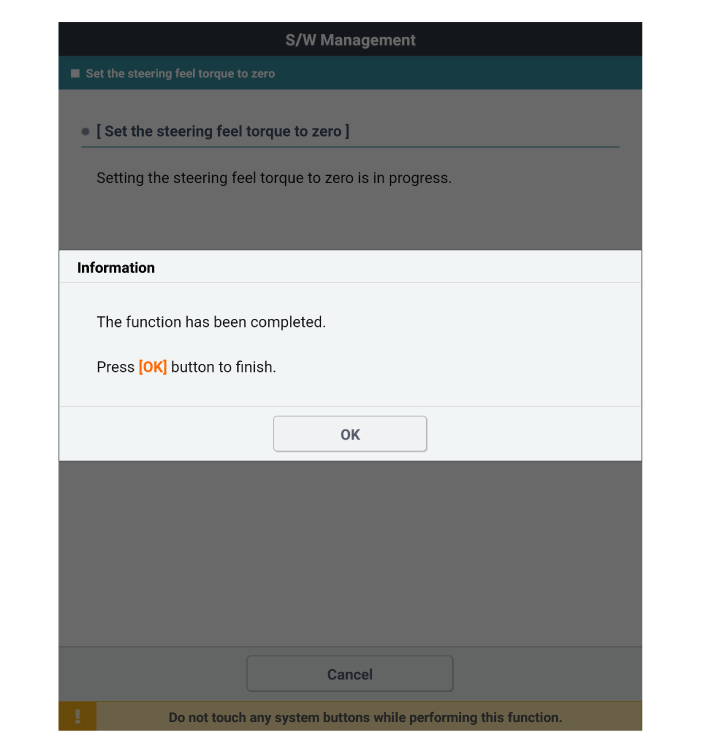

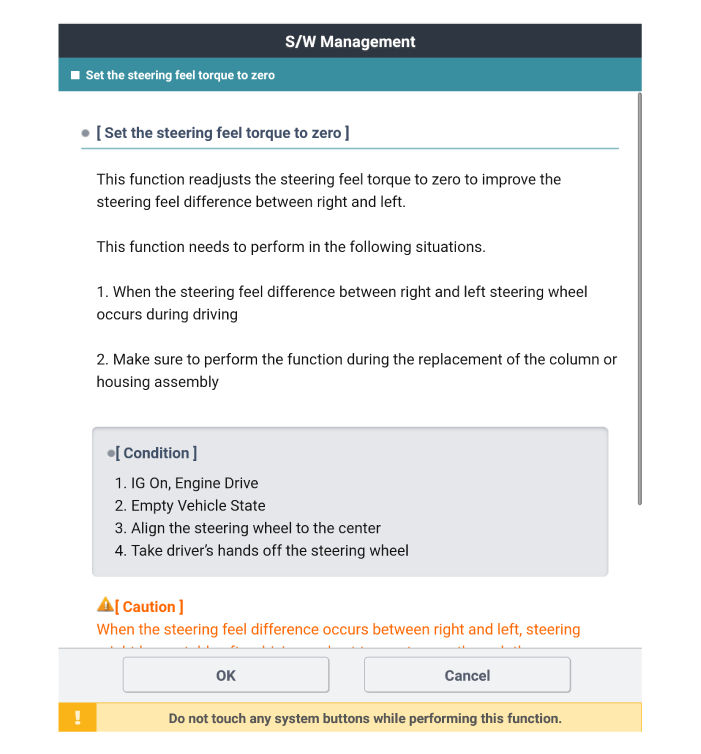

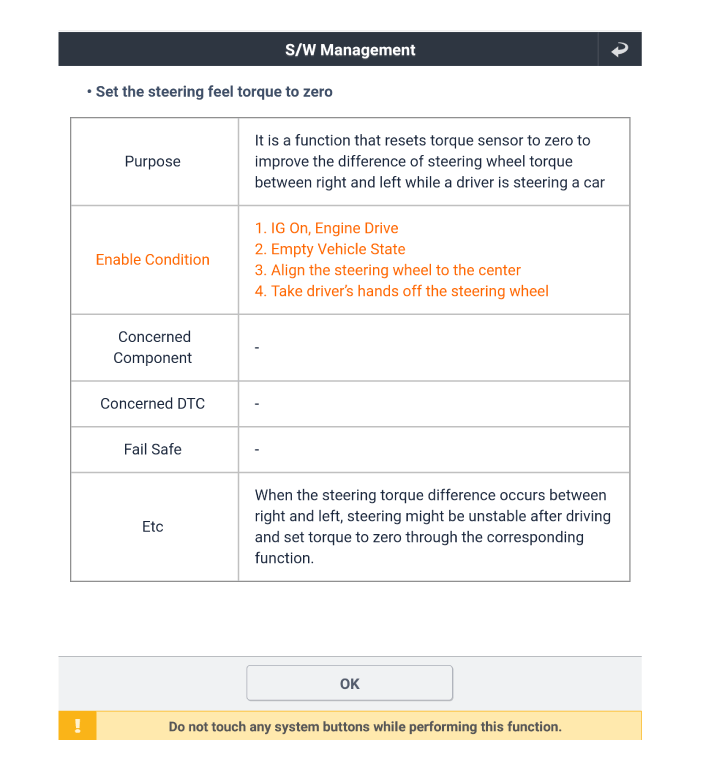

Выберите «Установить нулевое значение крутящего момента на рулевом колесе» на экране KDS, затем выберите «ОК».
6.
Продолжайте тест в соответствии с инструкциями на экране.

7.
Удалите код неисправности.
8.
Выключите переключатель IG и подождите не менее 10 секунд, прежде чем запускать двигатель. А затем убедитесь, что MDPS работает правильно.
Распознавание типов EPS
•
Перед «Распознаванием типа EPS» убедитесь, что аккумулятор полностью заряжен.
•
Будьте осторожны, чтобы не отсоединить какие-либо кабели, подключенные к автомобилю или сканирующему прибору, во время «Распознавания типа EPS».
•
После завершение «Распознавания типа EPS», выключите зажигание и подождите в течение нескольких секунд. Затем запустите двигатель, чтобы подтвердить нормальную работу. транспортного средства.
1.
Соединять разъем самодиагностики (16 контактов), расположенный под панелью со стороны водителя поднесите к устройству самодиагностики, а затем поверните устройство самодиагностики после включения ключа.
2.
Выберите «модель автомобиля» и «Усилитель руля с электроприводом» на экране выбора автомобиля KDS.
3.

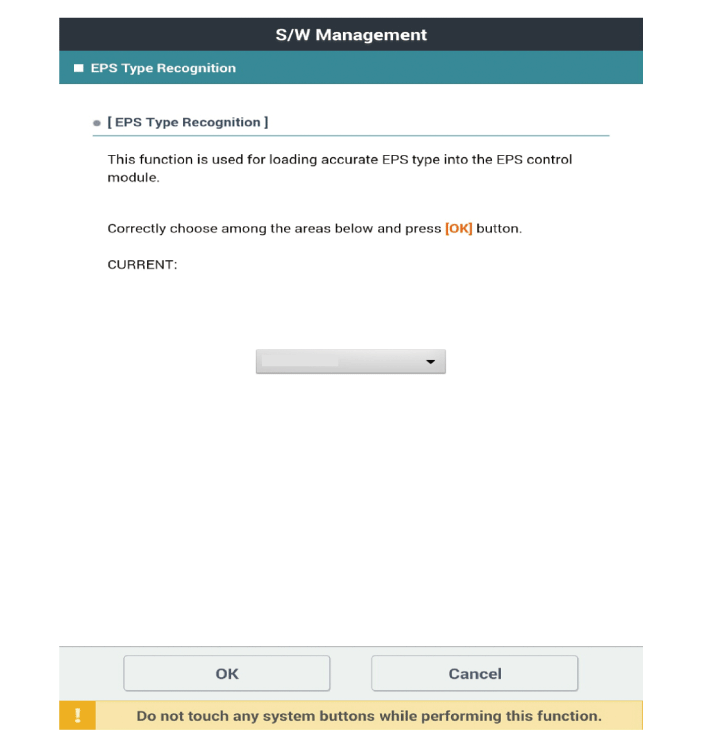

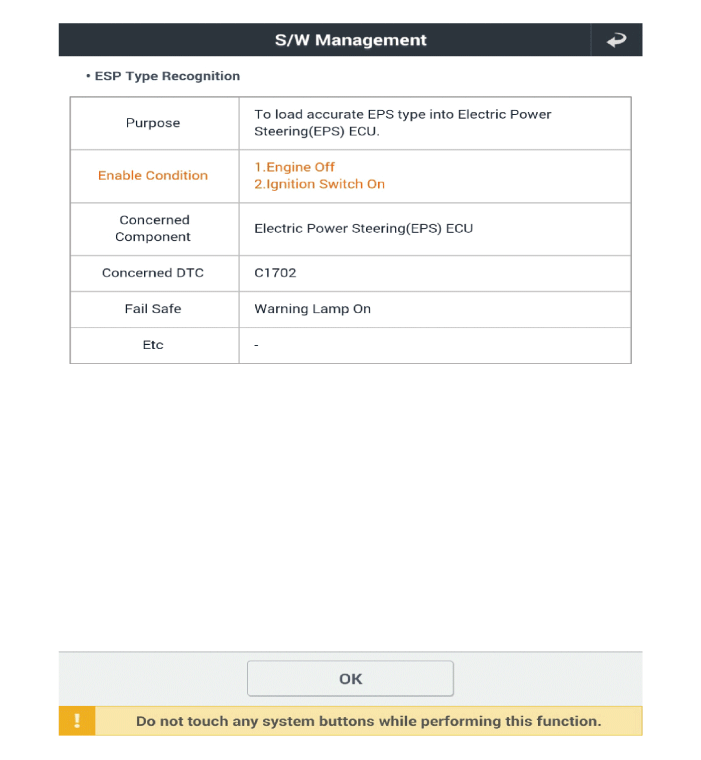

Выберите «Распознавание типа EPS» на экране KDS, затем выберите «ОК».
4.

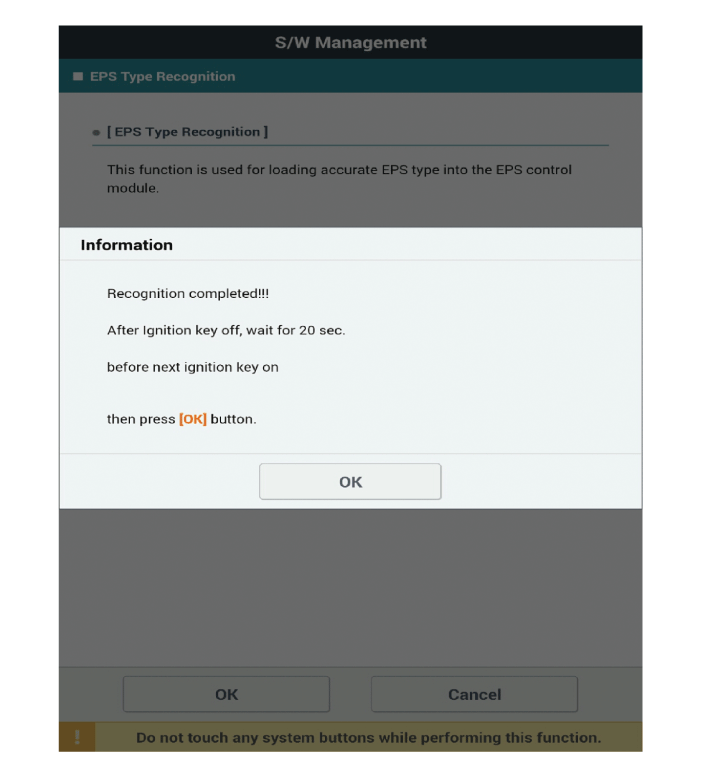

Продолжайте тест в соответствии с инструкциями на экране.

5.
Удалите код неисправности.
6.
Повернуть выключите переключатель IG и подождите не менее 10 секунд, прежде чем запускать двигатель. А затем убедитесь, что MDPS работает правильно.
