Управление двигателем/топливная система

Датчик положения коленчатого вала (CKPS)

4шагов
~24мин
2/5сложность
0102030405011.89Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 4

Технические характеристики

Спецификация

НЕ ISG
Элемент Спецификация
Тип Тип, чувствительный к магнитному полю
Сопротивление катушки (Ом) 819–1001 [20 °C]
Приколоть 2

только ISG
Элемент Спецификация
Тип Тип эффекта Холла
Воздушный зазор (мм) 0,5 - 1,5
Приколоть 3

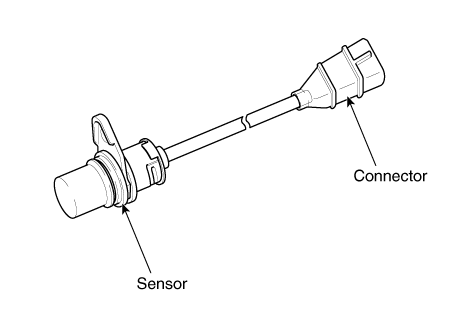

Описание и работа

Описание

коленчатый вал Датчик положения (CKPS) является одним из наиболее важных датчиков система управления двигателем, определяющая положение коленчатого вала. Если есть нет входного сигнала CKPS, двигатель может остановиться. Установлен в лестничной раме этот датчик генерирует переменный ток за счет магнитный поток, создаваемый датчиком и целевым колесом, когда двигатель вращается. Целевое колесо состоит из 58 слотов и 2 недостающих слотов на 360 CA (угол кривошипа). Для типа ISG функция ISG получает надежный информация о положении коленчатого вала на всех режимах работы. CKPS в функции ISG обеспечивает короткое время перезапуска двигателя и эффективное сгорание.

Операция

[ISG]

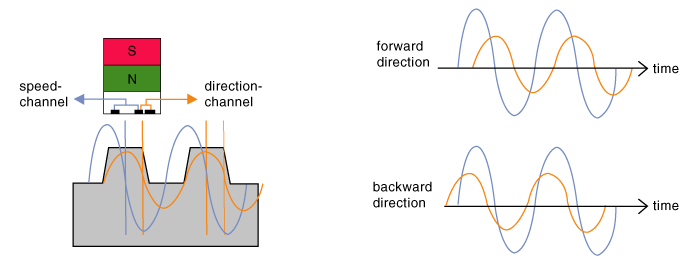

Два отдельных дифференциальных канала для информации о скорости и направлении соответственно. Разделение фаз 2-х каналов предоставляет информацию о направлении вращения.

Принципиальные диаграммы

Принципиальная электрическая схема

[В]

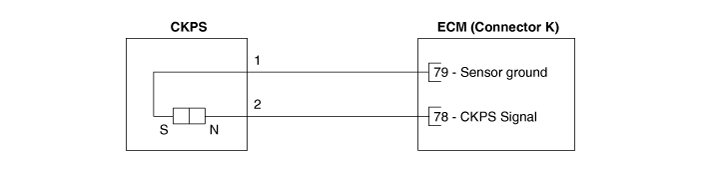

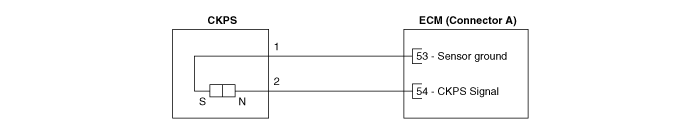

[НЕ - ISG]

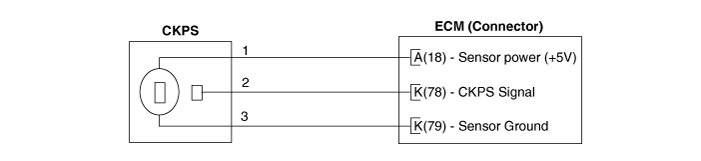

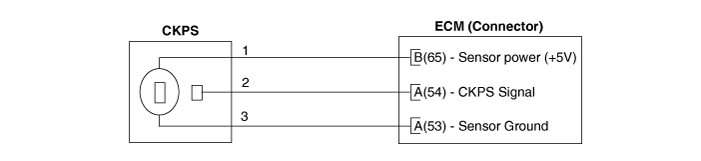

[только ISG]

[М/Т]

[НЕ - ISG]

[только ISG]

Процедуры ремонта

осмотр

  1. Проверьте форму сигнала CKPS и CMPS с помощью KDS.

    Спецификация: см. «Форму волны»

Удаление

  1. Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

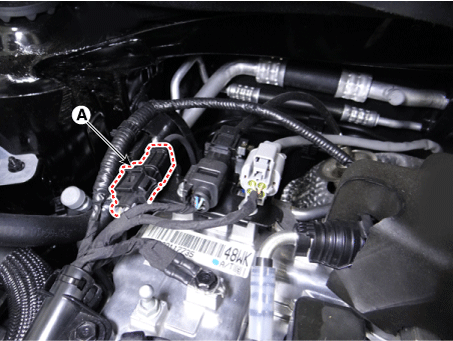

  2. Отсоедините разъем датчика положения коленчатого вала (А).
  3. Снимите крышку машинного отделения. (См. Механическая система двигателя — «Машинное отделение под крышкой»)

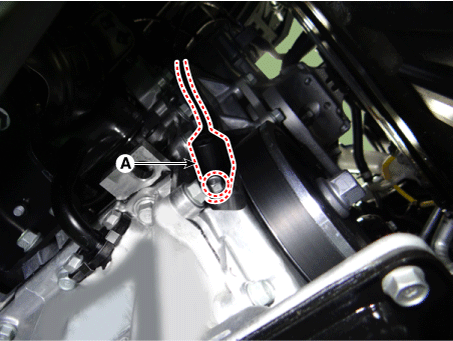

  4. Снимите датчик (А), ослабив крепежный болт. Болт крепления датчика положения коленчатого вала: 9,8–11,8 Н·м

Монтаж

  1. Установите в порядке, обратном снятию.

Поиск неисправностей

Форма волны

[НЕ ISG]

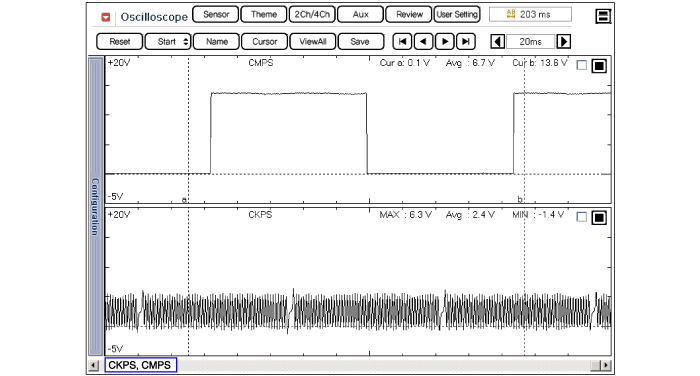

на приведенном выше графике показаны формы сигналов типичного датчика положения коленчатого вала. (CKPS) и датчик положения распределительного вала (CMPS) на холостом ходу. ПКМ управляет опережение впрыска и зажигания с помощью этих сигналов. В целом, Сигнал CKPS используется для определения положения поршня, а сигнал CMPS используется для определения верхней мертвой точки каждого цилиндра.

[ISG]

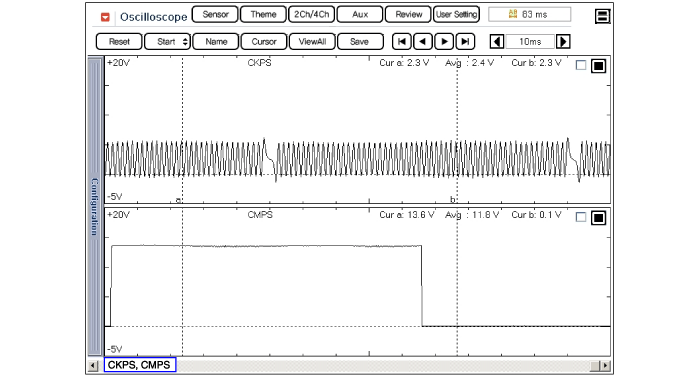

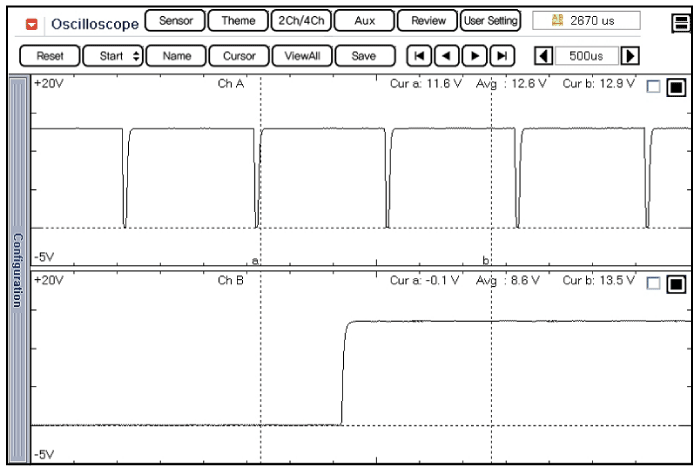

На приведенном выше графике показаны формы сигналов типичного датчика положения коленчатого вала (CKPS) и датчика положения распределительного вала (CMPS) на холостом ходу.
