Kia Picanto: Система сцепления / Вилка выключения сцепления и подшипник выключения сцепления

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Система сцепления / Система сцепления / Вилка выключения сцепления и подшипник выключения сцепления

Компоненты и расположение компонентов

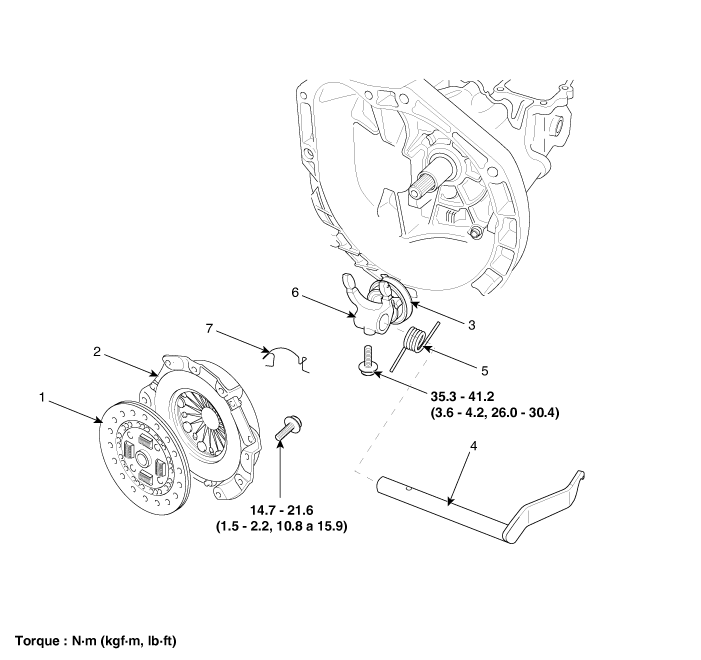

Компоненты

[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]

1. Диск сцепления в сборе
2. Крышка сцепления в сборе
3. Подшипник выключения сцепления
4. Рычаг выключения сцепления в сборе

5. Возвратная пружина
6. Вилка выключения сцепления
7. Возвратный зажим

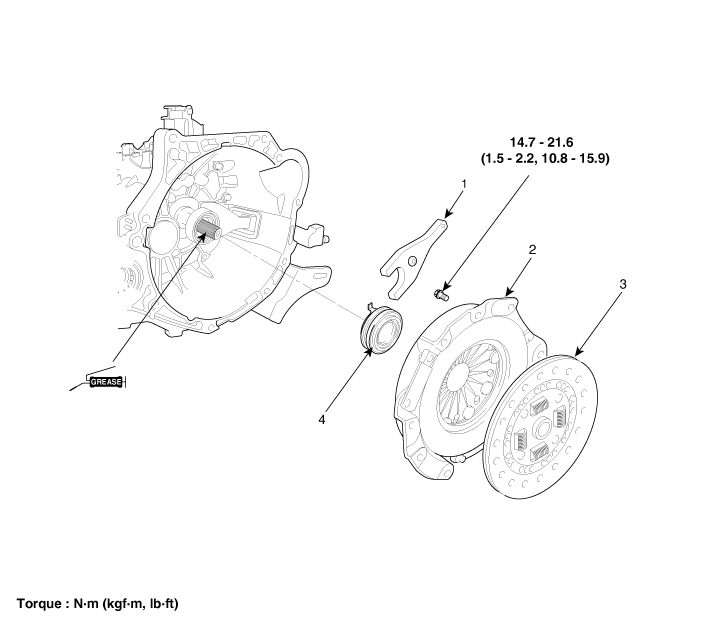

[Каппа 1.0 Т-ГДИ]

1. Вилка выключения сцепления
2. Крышка сцепления в сборе

3. Диск сцепления в сборе
4. Подшипник выключения сцепления

Процедуры ремонта

Удаление

[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]

Снимите коробку передач в сборе.

G 1.0 MPI KAPPA (см. Система механической коробки передач — «Механическая коробка передач»)

G 1.2 MPI KAPPA (см. Система механической трансмиссии — «Механическая трансмиссия»)

F 1.0 KAPPA FFV (см. Система механической коробки передач — «Механическая коробка передач»)

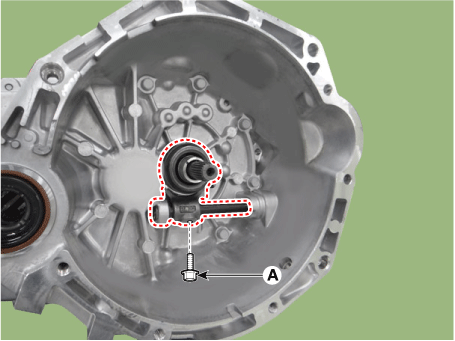

2.	Снимите болт развертки.

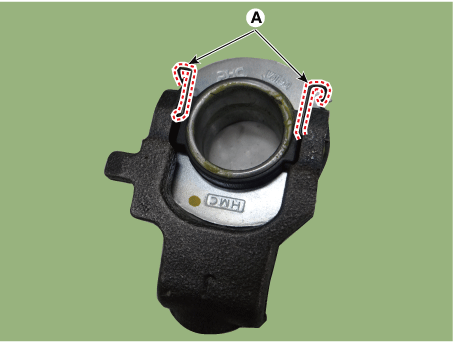

3.	Снимите возвратный зажим (А) с выжимного подшипника, затем снимите вилку выключения и выжимной подшипник.

[Каппа 1.0 Т-ГДИ]

1.	Снимите коробку передач в сборе. G 1.0 T-GDI KAPPA (см. Система механической коробки передач — «Механическая коробка передач»)

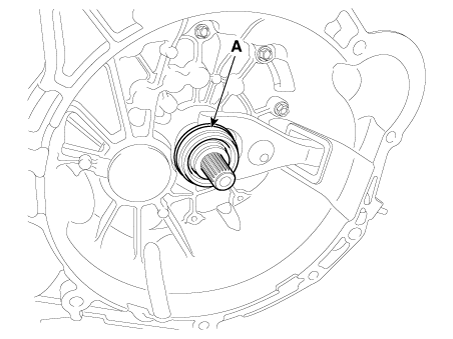

2.	Снимите подшипник выключения сцепления (А).

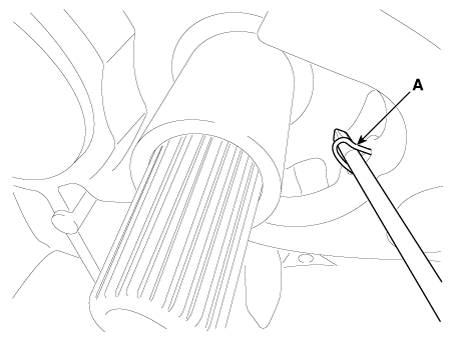

3.	Потяните зажим (А).

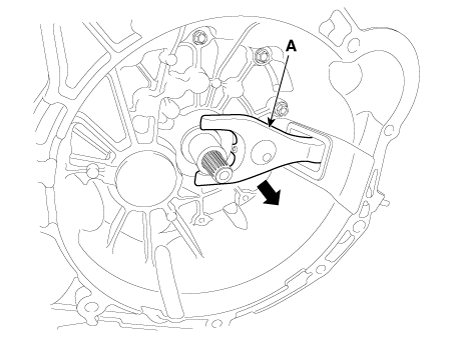

4.	Снимите вилку выключения сцепления (А).

5.	Снимите ботинок (А).

Монтаж

[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]

Нанесите универсальную смазку на узел вилки выключения.

Когда установки сцепления, нанесите смазку на каждую деталь, но будьте осторожны, чтобы не нанести чрезмерную смазку; это может вызвать проскальзывание сцепления и вибрацию.

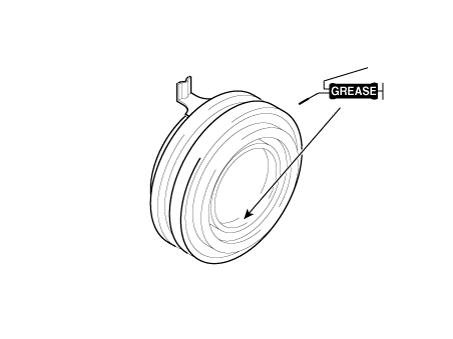

Нанесите универсальную смазку в канавку выжимного подшипника.

Смазка: CASMOLY L9508 (0,4–0,8 г)

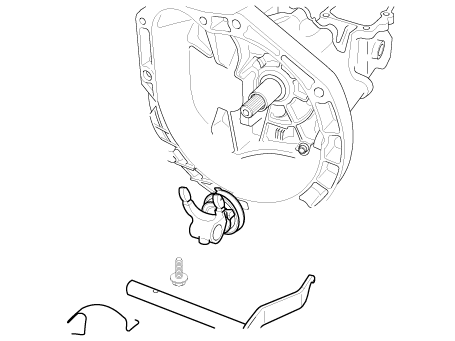

3.	Установите выжимной подшипник и вилку выключения на картер сцепления.

4.	Установите болт развертки.

Нанесите универсальную смазку на контактную поверхность рычага (А).

Смазка: CASMOLY L9508 (0,2–0,4 г)

6.	Тщательно очистите поверхности маховика и нажимного диска с помощью мелкой наждачной бумагой или крокусовой тканью и убедитесь, что все масло или жир был удален.

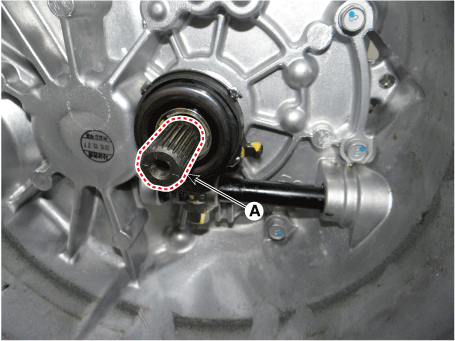

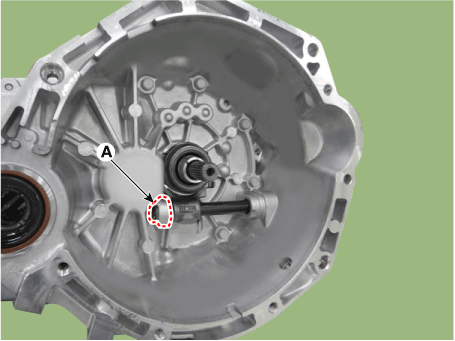

Нанесите небольшое количество универсальной смазки на шлицы входного вала (А).

Смазка: CASMOLY L9508 (около 0,2 г)

Не наносите больше смазки, чем необходимо. Слишком много смазки может вызвать проскальзывание или вибрацию сцепления.

8.	Чистый поверхности маховика и нажимного диска тщательно с тонкой наждачной бумагой или крокусовой тканью и убедитесь, что все масло или смазка удалены. был удален.

Установите коробку передач в сборе.

G 1.0 MPI KAPPA (см. Система механической коробки передач — «Механическая коробка передач»)

G 1.2 MPI KAPPA (см. Система механической трансмиссии — «Механическая трансмиссия»)

F 1.0 KAPPA FFV (см. Система механической коробки передач — «Механическая коробка передач»)

[Каппа 1.0 Т-ГДИ]

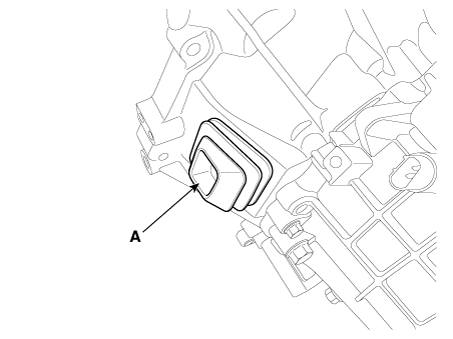

1.	Установите ботинок (А).

2.	Установите зажим на вилку выключения сцепления.

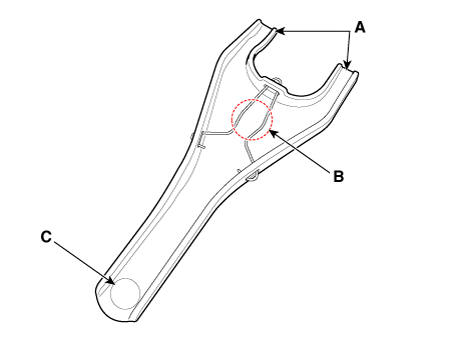

Нанесите смазку в точках A, B и C.

Расположение	Количество (г)	Примечания
А	0,3 - 0,5	Выжимной подшипник и вилка
Б	0,5 - 1,0	Выпускная вилка и точка опоры
С	0,4 - 0,8	Выпускной цилиндр и вилка

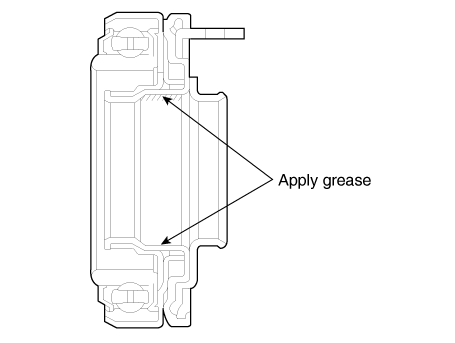

Нанесите смазку на поверхность отверстия подшипника выключения сцепления со всех сторон.

Рекомендуемая смазка: CASMOLY L9508.

Количество: 0,5 - 1,0 г

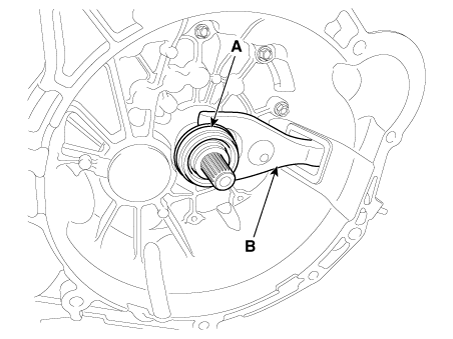

5.	Установите вилку выключения сцепления (В), подшипник выключения сцепления (А).

6.	Установите коробку передач в сборе. G 1.0 T-GDI KAPPA (см. Система механической коробки передач — «Механическая коробка передач»)
