Kia Picanto: SRSCM/датчик бокового удара (SIS)
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Сдержанность
/
SRSCM
/ Датчик бокового удара (SIS)
Описание и работа
| Описание |
| • |
Система датчика бокового удара (SIS) состоит из двух датчиков бокового удара давления.
Датчик (P-SIS), установленный в каждом центре модуля передней двери (левый и
справа), две СПАЗ установлены на каждой центральной стойке рядом (слева и справа) и две
задняя SIS, установленная в задней стойке (левая и правая).
|
| • |
Датчик бокового удара давления также называется P-SIS, потому что он определяет давление от столкновения в месте его установки.
|
| • |
Датчик бокового удара также называется A-SIS, потому что он определяет ускорение.
|
| • |
SRSCM принимает решение о срабатывании подушки безопасности и времени срабатывания.
через сигнал столкновения SIS, когда произошло столкновение.
|
Компоненты и расположение компонентов
| Компоненты |
|
1. Датчик бокового удара переднего давления (P-SIS)
|
2. Передний датчик гравитационного бокового удара (G-SIS)
|
Процедуры ремонта
| Замена |
Датчик бокового удара переднего давления (P-SIS)
| 1. |
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
|
| 2. |
Снимите обивку передней двери.
(См. Кузов — «Облицовка передней двери»)
|
| 3. |

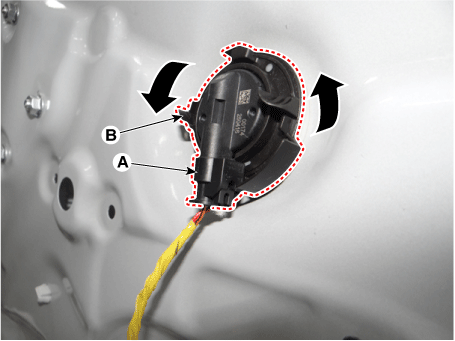

Отсоедините разъем датчика бокового удара под давлением (А).
|
| 4. |
Отделите передний датчик бокового удара давления (B), повернув его на 90° против часовой стрелки.
|
| 5. |
Установите в порядке, обратном снятию.
|
Датчик бокового удара Front Gravity (G-SIS)
| 1. |
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
|
| 2. |
Снимите обивку центральной стойки.
(См. Кузов — «Отделка центральной стойки»)
|
| 3. |

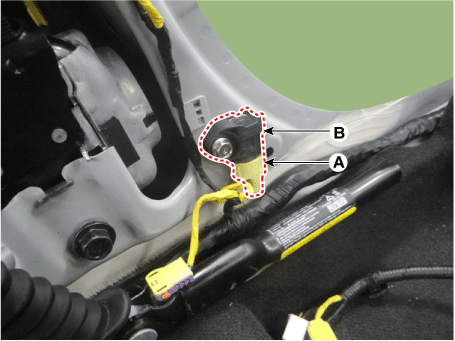

Отсоедините разъем датчика бокового удара (А).
|
| 4. |
Снимите датчик бокового удара (В), предварительно ослабив крепежный болт.
|
| 5. |
Установите в порядке, обратном снятию.
|
Датчик фронтального удара (FIS)
Описание и работа
Описание
•
Датчик лобового столкновения (FIS) установлен в переднем концевом модуле (FEM).
•
ФИС ...
Выключатель пряжки ремня безопасности (BS)
Описание и работа
Описание
SRSCM должен контролировать состояние сиденья водителя и переднего пассажира.
пряжка ремня. SRSCM предоставляет по одному контакту для драйвера и переднего
прошел ...
