Датчик фронтального удара (FIS)

Описание и работа

Описание

• Датчик лобового столкновения (FIS) установлен в переднем концевом модуле (FEM).
• FIS — это удаленный датчик, который определяет ускорение из-за столкновения в месте его установки.
• Основная цель датчика лобового удара (FIS) состоит в том, чтобы обеспечить указание на столкновение. Датчик лобового столкновения (FIS) посылает данные ускорения в SRSCM.

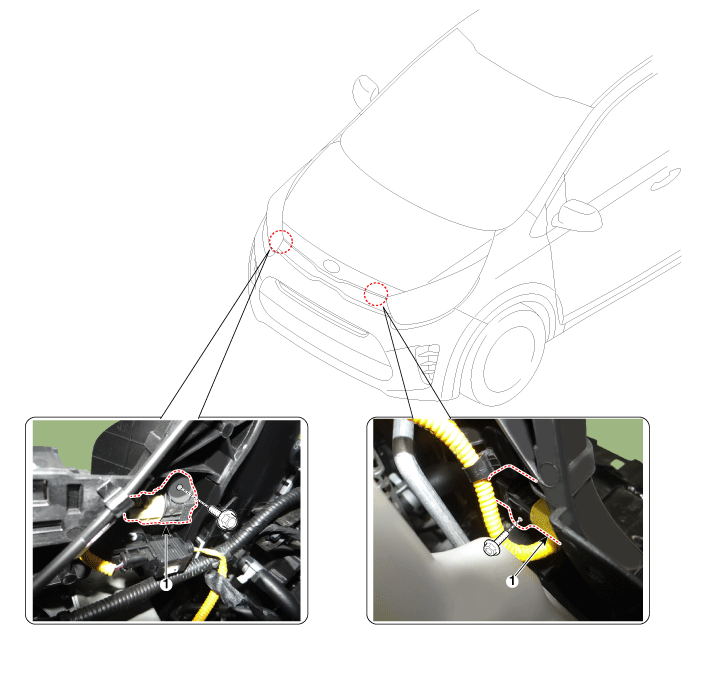

Компоненты и расположение компонентов

Компоненты

1. Датчик лобового столкновения (FIS)

Процедуры ремонта

Замена

1. 1
   Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее тридцати секунд, прежде чем начать работу.
2. 2
   Снимите головной фонарь. (См. Электрическая система кузова — «Фары»)
3. 3
   Сделайте зазор, ослабив болт крепления бачка омывателя. (См. Электрическая система кузова — «Электродвигатель переднего омывателя»)
4. 4

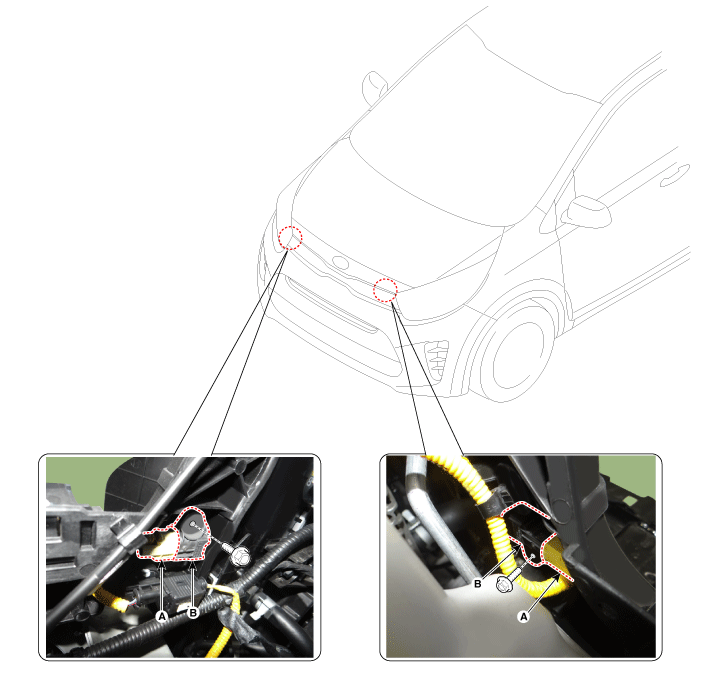

   Отсоедините разъем датчика лобового столкновения (А).
5. 5
   Снимите датчик лобового столкновения (В), предварительно ослабив крепежный болт.

   Момент затяжки : 7,8–11,7 Н·м



6. 6
   Установите в порядке, обратном снятию.
