Kia Picanto: Модуль управления SRSCM/SRS (SRSCM)
Описание и работа
Основная цель SRSCM (Контроль системы дополнительных удерживающих устройств
Модуль) состоит в том, чтобы различать событие, требующее ограничения
развертывание системы и событие, которое этого не делает. SRSCM должен решить
использовать или нет удерживающую систему. После определения того
преднатяжителей и/или срабатывания подушки безопасности, SRSCM должен
подать достаточную мощность на преднатяжители и пиропатроны подушек безопасности, чтобы
инициировать развертывание.
SRSCM определяет, что воздействие может потребовать развертывания
преднатяжителей и подушек безопасности по данным, полученным от датчиков удара и
другие компоненты в сочетании с функцией безопасности.
SRSCM не будет готов обнаружить аварию или активировать удерживающую систему.
системные устройства, пока сигналы в схеме SRSCM не стабилизируются.
Это
возможно, что SRSCM может активировать удерживающие устройства безопасности
примерно через 3 секунды, но гарантирует полную работоспособность после
доказывание завершено.
SRSCM должен выполнить процедуру диагностики и зажечь готовность системы.
индикатор при включении. Система должна выполнять непрерывную диагностику
рутина и обеспечить оповещение о неисправности с помощью индикатора сигнальной лампы
в случае обнаружения неисправности. Последовательная диагностическая связь
интерфейс будет использоваться для облегчения обслуживания системы управления удерживающими устройствами
система.

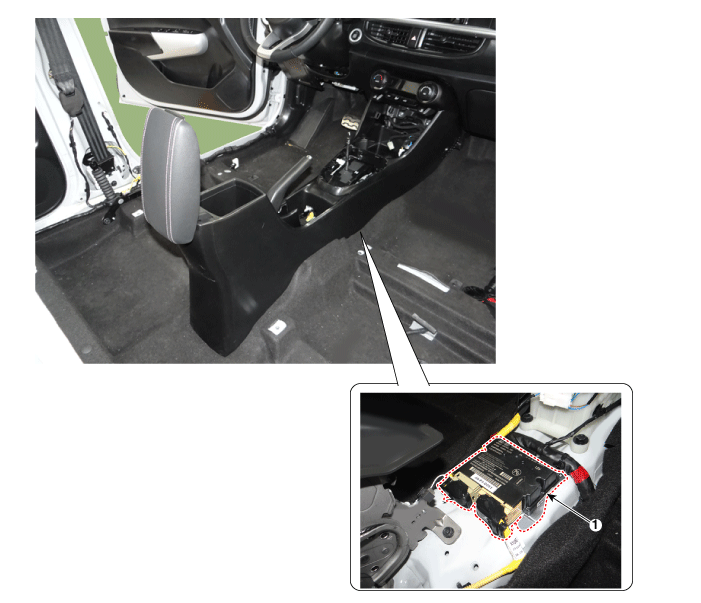

Компоненты и расположение компонентов
1. Модуль управления дополнительной удерживающей системой
|
Процедуры ремонта
1.
|
Выньте ключ зажигания из автомобиля.
|
2.
|
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
|
3.
|
Снимите напольную консоль в сборе.
(См. Кузов — «Узел напольной консоли»)
|
4.
|

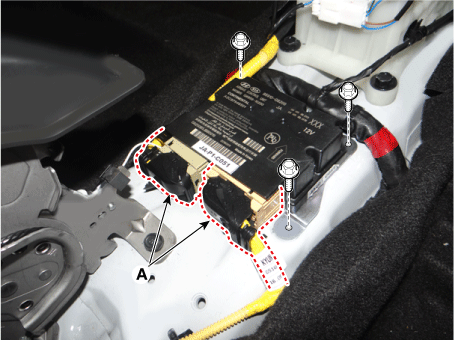

Отсоедините разъем (A) модуля управления дополнительной системой пассивной безопасности (SRSCM).
|
5.
|

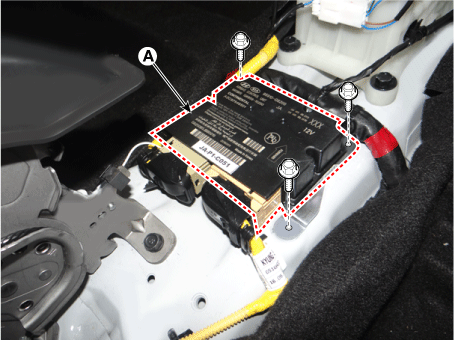

Ослабьте болты и снимите модуль управления дополнительной системой безопасности (А).
|
6.
|
Установите в порядке, обратном снятию.
|
После замены SRSCM на новый необходимо выполнить процедуру «Вариантное кодирование».
1)
|
На
Режим кодирования варианта SRSCM, контрольная лампа подушки безопасности периодически загорается
мигает (ВКЛ: 0,5 сек., ВЫКЛ.: 0,5 сек.) до тех пор, пока кодировка не станет нормальной.
завершенный.
|
2)
|
Если кодирование варианта не удалось, будет отображаться DTC B1762 (ошибка кодирования ACU) и загорится контрольная лампа.
В этом случае повторите процедуру вариантного кодирования после подтверждения причины в «DTC Fault State Information».
Вариант
Кодирование может выполняться до 255 раз, но если число кодирований
работа превышает 255 раз, DTC B1683 (превышение максимального кодового числа) будет
отображается, и SRSCM необходимо заменить.
|
3)
|
Если напряжение аккумуляторной батареи низкое (менее 9 В), будет зарегистрирован DTC B1102.
отображается. В этом случае сначала зарядите аккумулятор и
затем выполните процедуру вариантного кодирования.
DTC B1762 (Ошибка кодирования ACU) и B1102 (Низкое напряжение батареи) могут отображаться одновременно.
|
|
Процедура кодирования вариантов
1.
|
Зажигание «ВЫКЛ», подключить ГРС.
|
2.
|
Зажигание «ВКЛ» и двигатель «ВЫКЛ» выбирают название автомобиля и систему подушек безопасности.
|
3.
|
Выберите вариантный режим кодирования.
|
4.
|
Следуйте инструкциям на экране, как показано ниже.
|

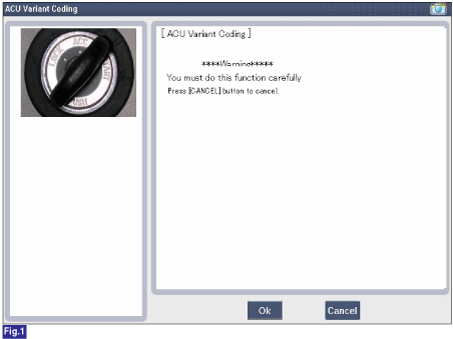

1) Начальный экран кодирования вариантов ACU

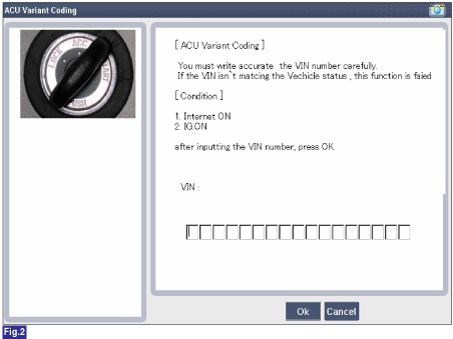

2) Экран ввода VIN-кода

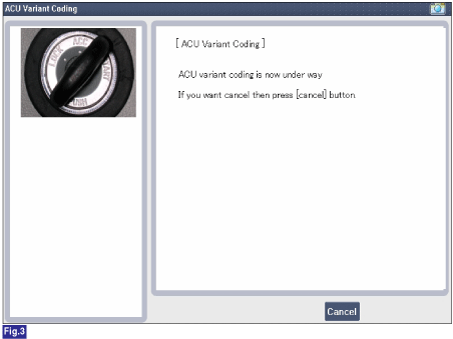

3) Рабочий экран варианта кодирования-1
4) Рабочий экран варианта кодирования-2

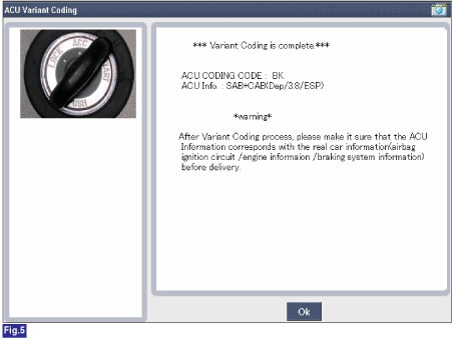

5) Вариантное кодирование завершено

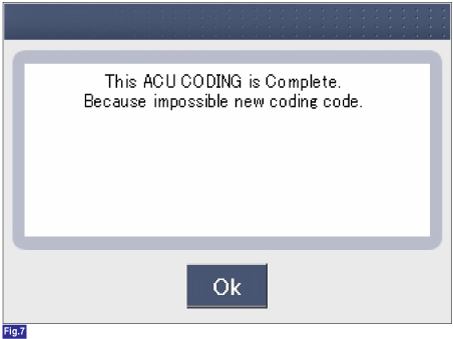

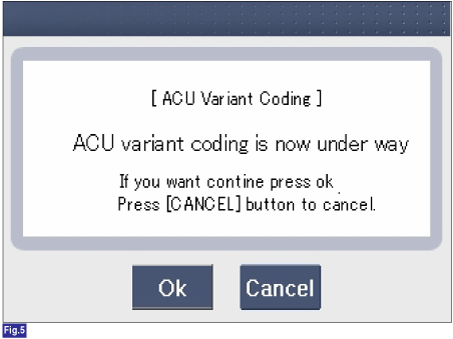

1) Этот экран открывается, когда вы снова пытаетесь выполнить вариантное кодирование на SRSCM, который уже выполнил вариантное кодирование.

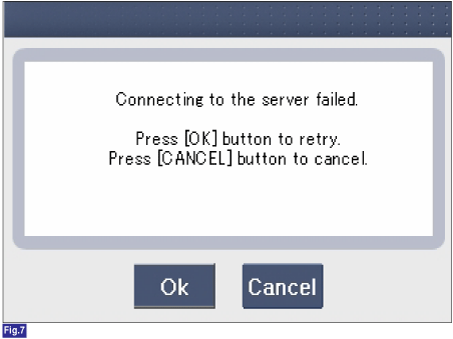

2) Экран сбоя связи
|
■ Автономный тип в GDS (можно использовать, когда нет подключения к Интернету)

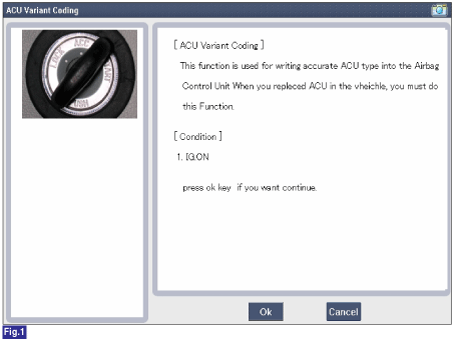

1) Начальный экран кодирования вариантов ACU

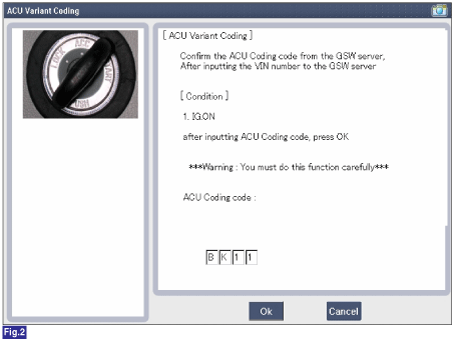

2) Экран ввода кода кодирования ACU
3) Экран перепроверки ввода кода ACU Coding
4) Рабочий экран варианта кодирования-1
5) Рабочий экран варианта кодирования-2
6) Вариантное кодирование завершено
1) Этот экран открывается, когда вы снова пытаетесь выполнить вариантное кодирование на SRSCM, который уже выполнил вариантное кодирование.
|
