Kia Picanto: гидроусилитель руля с электроприводом / рулевой редуктор

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Рулевая система / Рулевое управление с электроприводом / Коробка рулевого управления

Процедуры ремонта
Удаление
1.

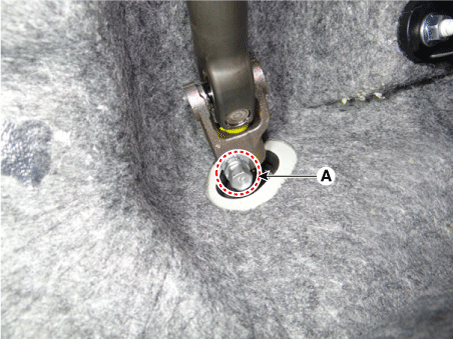

Снимите болт универсального шарнира (А).
Момент затяжки :
32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

•
Держите передачу в нейтральном диапазоне, чтобы предотвратить повреждение внутреннего троса часовой пружины при обращении с рулевым колесом.
•
Не используйте болт повторно.
2.

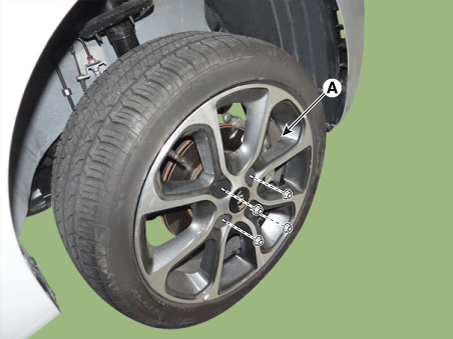

Снимите шину переднего/заднего колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные гайки при снятии переднего колеса и шины.
3.

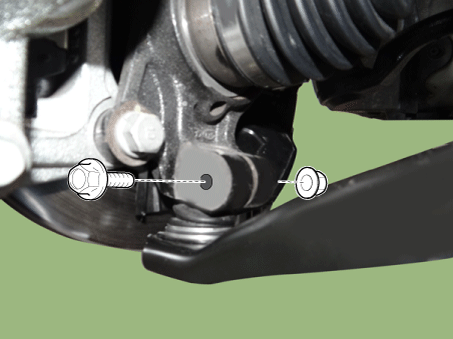

Снимите болт и гайку нижнего рычага.
Момент затяжки:
58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт·фут)

4.
Снимите передний нижний рычаг с переднего поворотного кулака с помощью SST (0K545-A9100).
(1)

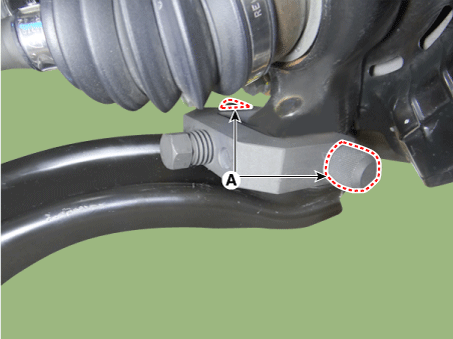

Сняв болты с переднего поворотного кулака, установите и затяните болт (А) опоры кузова.

(2)

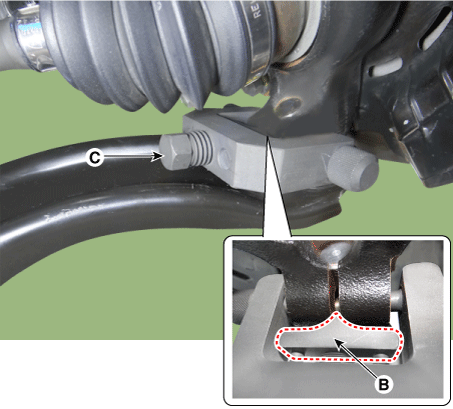

Вставьте вспомогательный кузов (B) между передним поворотным кулаком и болтом вспомогательного кузова.
(3)
Затяните болт (C) вспомогательного кузова, чтобы увеличить зазор переднего поворотного кулака.

(4)

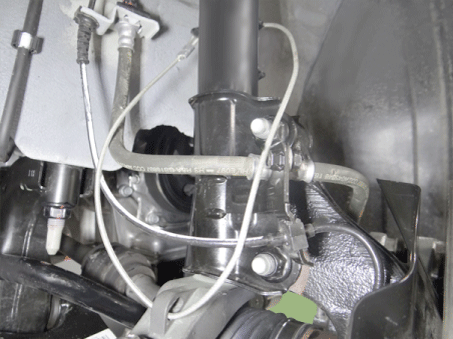

Установите безопасный провод.

Установите предохранительный трос на переднюю стойку, чтобы предотвратить падение SST и травмирование техников.
(5)

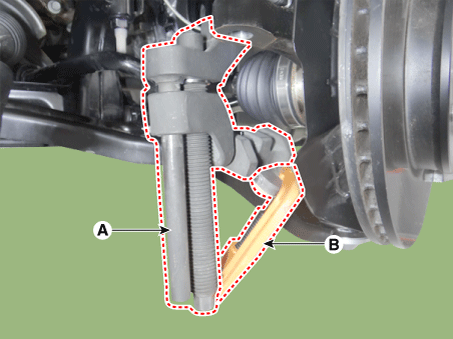

Установите основной корпус (А) между передней стойкой и нижним рычагом.
(6)
Во избежание отрыва основного корпуса установите фиксирующий зажим (B) рядом с основным корпусом.

(7)

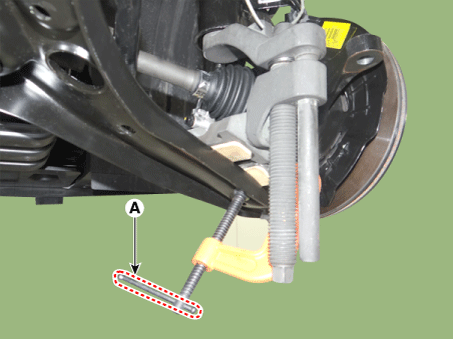

После установки корпуса поверните рукоятку (А) по часовой стрелке, пока зажим не зафиксируется на нижнем рычаге.

(8)
Медленно затяните основной болт корпуса (А) и снимите нижний рычаг с переднего поворотного кулака.

5.

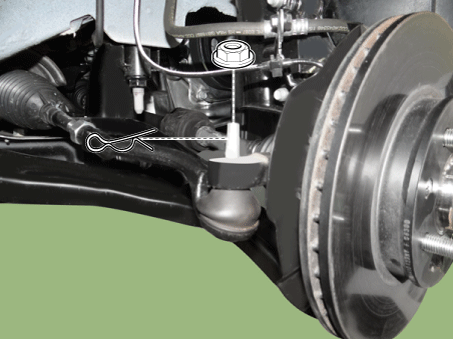

Снимите штифт и гайку с шарового шарнира наконечника рулевой тяги.
Момент затяжки:
24,5–34,3 Н·м (2,5–3,5 кгс·м, 18,1–25,3 фунт-фут)

6.

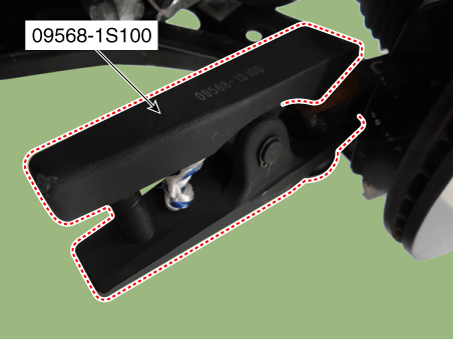

Снимите шаровой шарнир наконечника рулевой тяги с поворотного кулака с помощью SST (09568-1S100).

7.

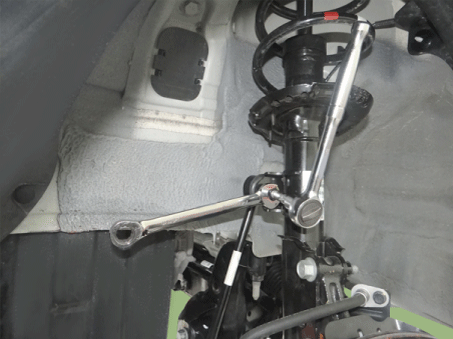

Снимите гайку стойки стабилизатора.
Момент затяжки:
49,0–58,8 Н·м (5,0–6,0 кгс·м, 36,2–43,4 фунт-фут)

•
При ослаблении гайки зафиксируйте внешний шестигранник тяги стабилизатора поперечной устойчивости.
•
Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.
8.
Снимите кронштейн тяги ролика.
G 1,0 MPI (см. Механическая система двигателя — «Подвеска двигателя»)
G 1,2 MPI (см. Механическая система двигателя — «Подвеска двигателя»)
9.

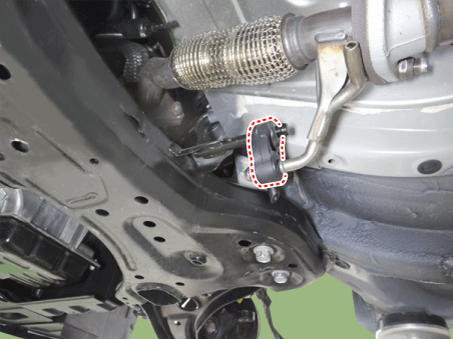

Снимите подвеску глушителя.

10.

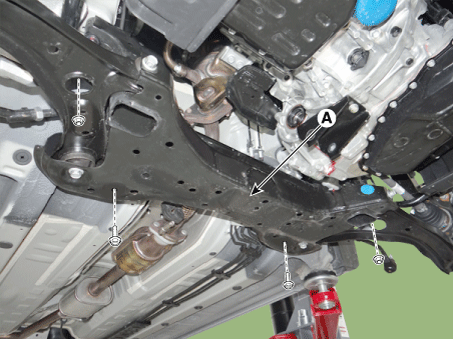

Ослабьте болты и гайки и снимите подрамник (А).
Момент затяжки:
176,5–196,1 Н·м (18,0–20,0 кгс·м, 130,2–144,7 фунт·фут)

11.

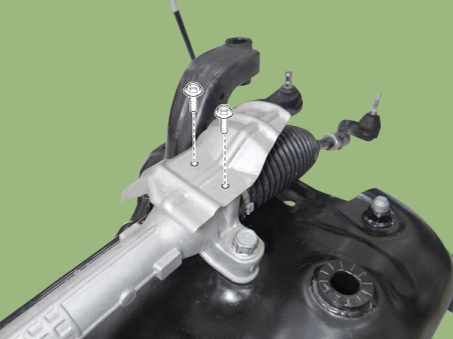

Снимите термозащиту коробки передач.
Момент затяжки:
6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут)

12.

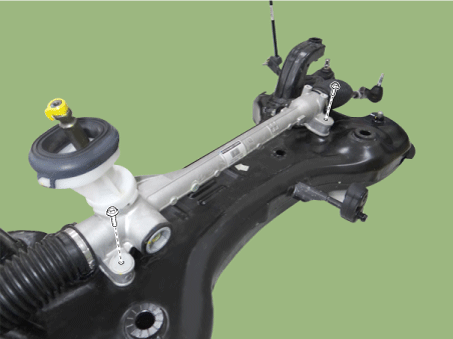

Ослабьте болты крепления коробки передач и снимите коробку передач.
Момент затяжки:
88,2–107,8 Н·м (9,0–11,0 кгс·м, 65,0–79,5 фунт·фут)

13.
Установите в порядке, обратном снятию.
14.
Проверьте сход-развал колес.
(См. Шины/Колеса – «Развал-схождение»)
