Kia Picanto: Люк на крыше / Люк в сборе

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Люк на крыше / Люк в сборе

Компоненты и расположение компонентов

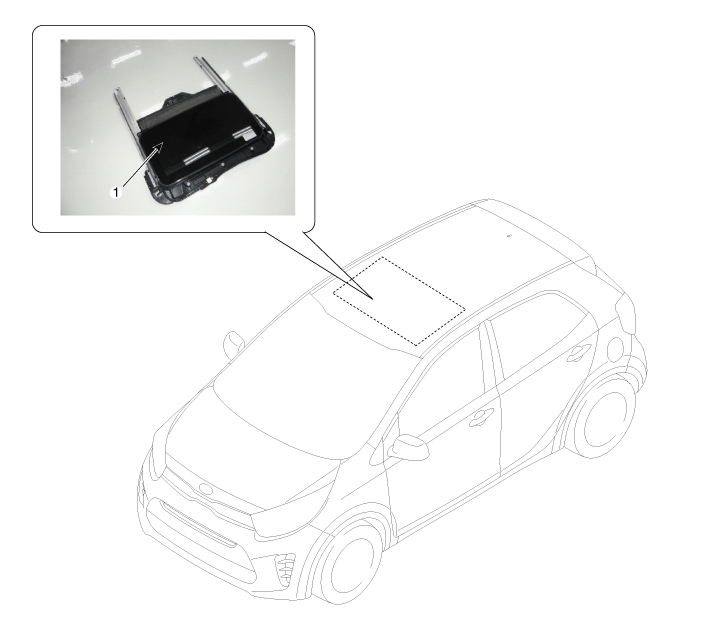

Компоненты

1. Люк в сборе

Процедуры ремонта

Замена

•	При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

•	Наденьте перчатки, чтобы защитить руки.

1.	Снимите обшивку крыши. (См. Обшивка крыши — «Сборка обшивки крыши»)

2.	Снимите стекло люка. (См. Люк на крыше - «Стеклянный люк»)

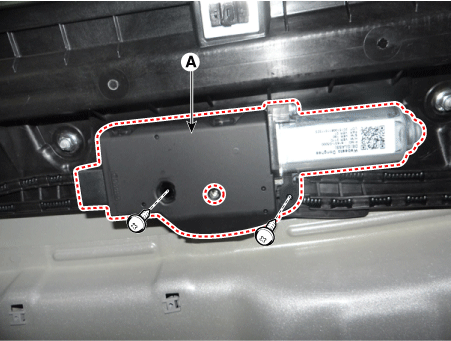

3.	Ослабьте крепежные винты и снимите электродвигатель люка (А).

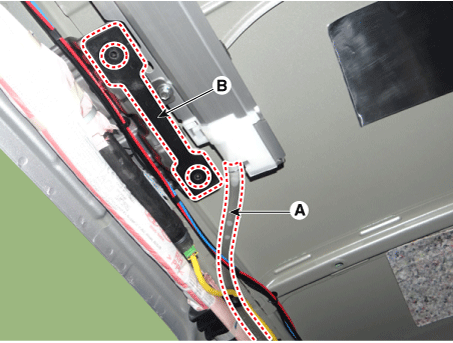

4.	Снимите сливной шланг (A) и помогите рукоятке направляющей пластины (B).

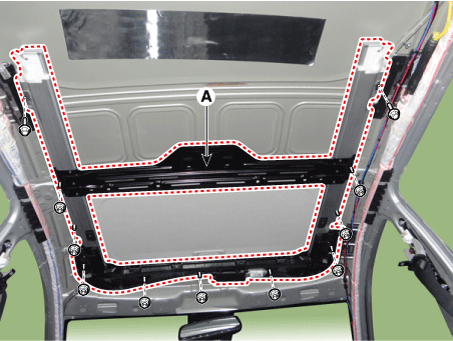

Снимите люк в сборе (А) после ослабления гаек и болтов.

Момент затяжки :

Болт: 7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)

Гайка: 3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

Установите в порядке, обратном снятию.

Обязательно инициализируйте двигатель.
