Кнопка экстренного вызова (eCall)

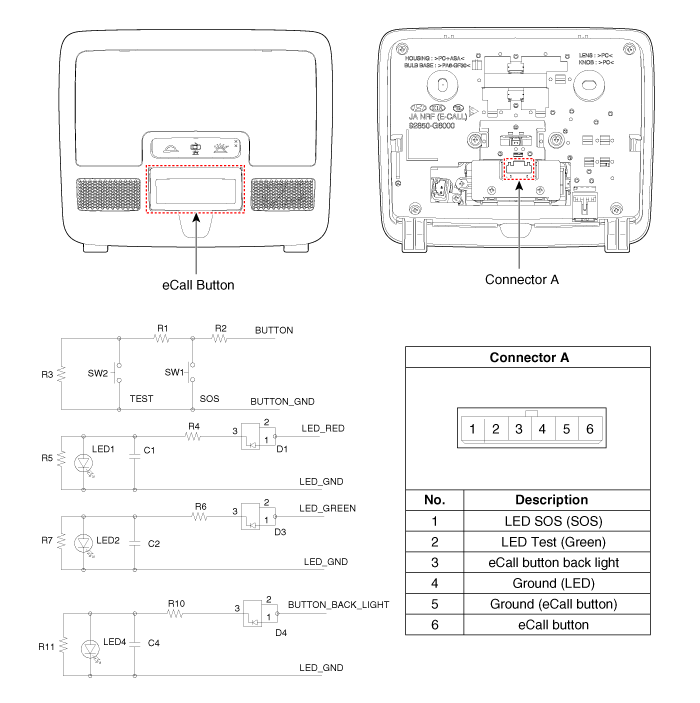

Компоненты и расположение компонентов

Компонент

Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2

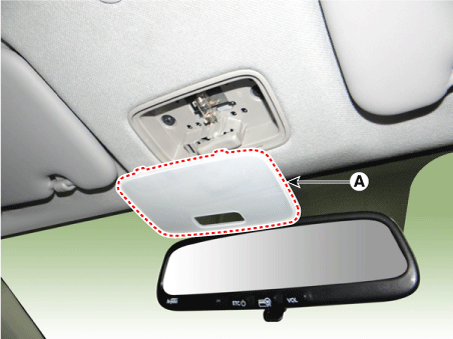

   Используя отвертку или съемник, отделите линзу картографического фонаря (A) от картографического фонаря.



3. 3
   Снимите фонарь (A) после ослабления винтов.



4. 4

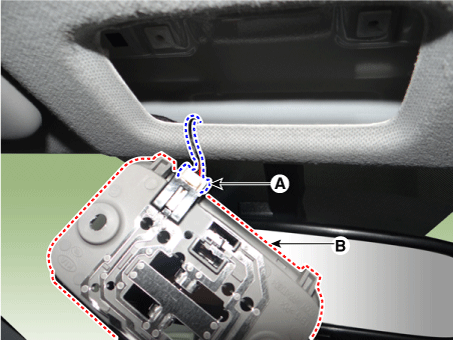

   Снимите блок фонаря карты (B) после отсоединения разъема фонаря карты (A).



5. 5

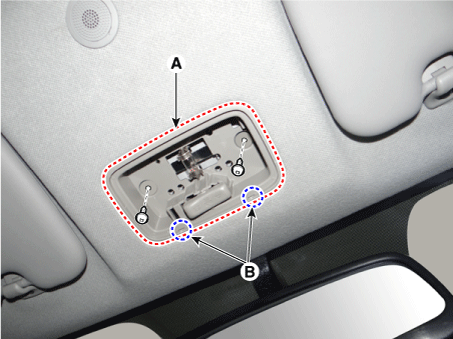

   Снимите крышку лампы карты (A) после ослабления крепежных винтов.



6. 6

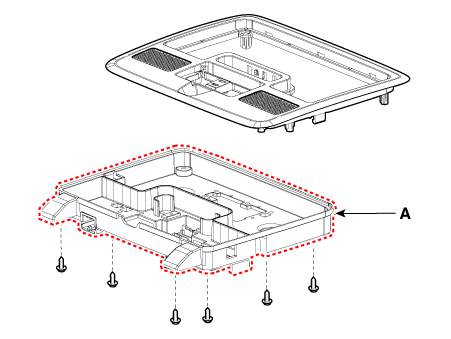

   Снимите кнопку eCall (A) после ослабления крепежных винтов.



Монтаж

1. 1
   Установите кнопку eCall.
2. 2
   Установите крышку лампы карты.
3. 3
   Подсоедините разъем лампы карты.
4. 4
   Установите лампу карты.
5. 5
   Установите линзу картографического фонаря.
6. 6
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
