Kia Picanto: Двигатель и коробка передач в сборе / Подвеска двигателя

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Двигатель и коробка передач в сборе / Установка двигателя

Компоненты и расположение компонентов

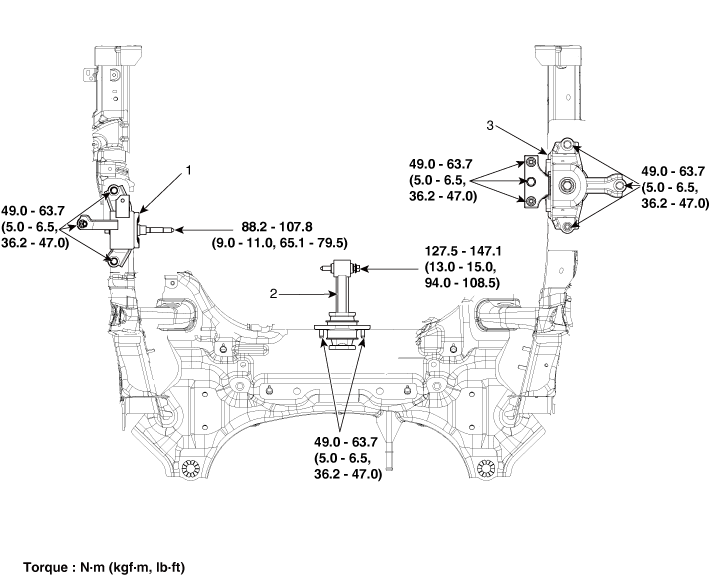

Компоненты

1. Кронштейн крепления двигателя
2. Кронштейн роликовой тяги
3. Кронштейн крепления коробки передач

Процедуры ремонта
Снятие и установка
Кронштейн крепления двигателя
1.
Снимите нижнюю крышку моторного отсека и правую боковую крышку.
(См. Двигатель и трансмиссия в сборе — машинное отделение под крышкой)
2.
Снимите расширительный бачок.
(См. Система охлаждения — «Резервуар»)
3.
Установите домкрат на край верхнего масляного поддона, чтобы поддержать двигатель.
Вставьте резиновый блок между домкратом и масляным поддоном.
4.

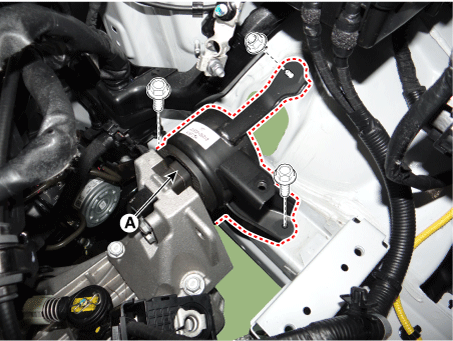

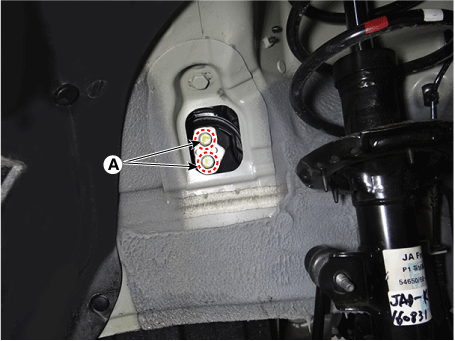

Снимите кронштейн крепления двигателя (А).
Момент затяжки :
49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

5.
Установите в порядке, обратном снятию.
Кронштейн рулонной штанги
1.
Снимите крышку машинного отделения.
(См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
2.
Снимите впускные шланги и трубку промежуточного охладителя (А).
Момент затяжки
Болт хомута шланга:
4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,1 фунт·фут)
(Если есть колпачок, затягивайте его до тех пор, пока колпачок не будет снят.)
Болт крепления трубы:
18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт·фут)

3.

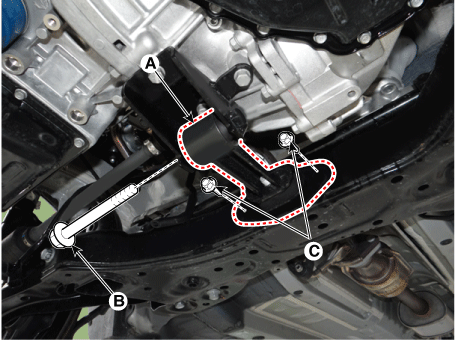

Снимите кронштейн тяги ролика (А).
Момент затяжки
Болт (B): 127,5–147,1 Н·м (13,0–15,0 кгс·м, 94,0–108,5 фунт·фут)
Болт (C): 49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

4.
Установите в порядке, обратном снятию.
Монтажный кронштейн коробки передач
1.
Снимите аккумулятор и лоток.
(См. Электрическая система двигателя — «Аккумулятор»)
2.
Снимите нижнюю крышку моторного отсека и левую боковую крышку.
(См. Двигатель и трансмиссия в сборе — машинное отделение под крышкой)
3.
Установите домкрат на край коробки передач.
4.

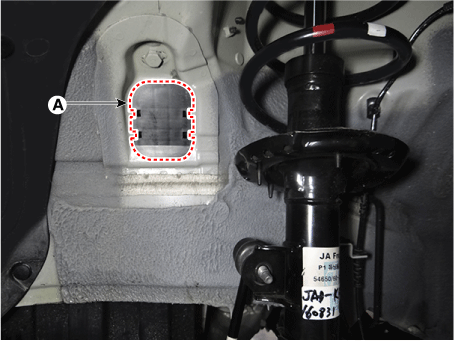

Снимите уплотнение боковой панели коробки передач (А).

5.
Снимите болты крепления коробки передач (А).
Момент затяжки :
88,2–107,8 Н·м (9,0–11,0 кгс·м, 65,1–79,5 фунт·фут)

6.
Снимите монтажный кронштейн коробки передач (А).
Момент затяжки :
49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

7.
Установите в порядке, обратном снятию.
