Kia Picanto: Система охлаждения/Водяной насос

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Система охлаждения / Помпа

Процедуры ремонта

Снятие и установка

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите нижнюю крышку моторного отсека и правую боковую крышку. (См. Двигатель и трансмиссия в сборе — «Моторное отделение под крышкой»)

3.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

4.	Снимите приводной ремень. (См. Система приводного ремня — «Приводной ремень»)

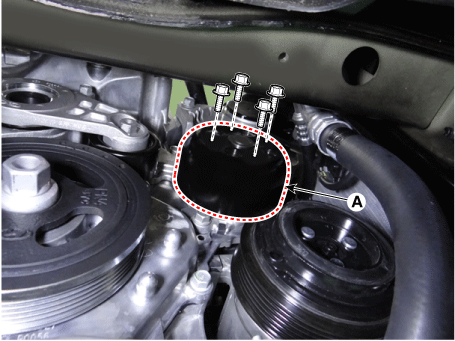

Снимите шкив водяного насоса (А).

Момент затяжки :

12,7–14,7 Н·м (1,3–1,5 кгс·м, 9,4–10,8 фунт-фут)

6.	Снимите натяжитель приводного ремня. (См. Система приводного ремня — «Натяжитель приводного ремня»)

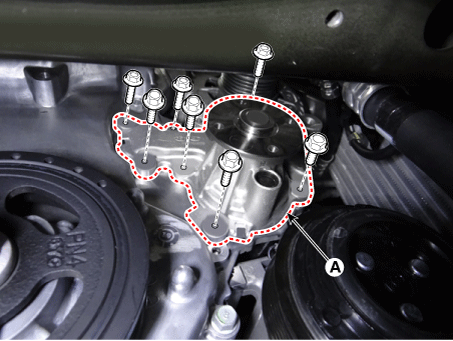

Снимите водяной насос (А) с прокладкой.

Момент затяжки :

19,6–26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт·фут)

При установке водяного насоса используйте новую прокладку.

8.	Установите в порядке, обратном снятию.

9.	Заполните радиатор охлаждающей жидкостью. (См. Система охлаждения — «Охлаждающая жидкость»)

10.	Запустите двигатель и проверьте наличие утечек.

осмотр

1.	Проверьте каждую деталь на наличие трещин, повреждений или износа и при необходимости замените узел насоса охлаждающей жидкости.

2.	Проверьте подшипник на наличие повреждений, посторонних шумов и медленного вращения и при необходимости замените узел насоса охлаждающей жидкости.

Проверьте на утечку охлаждающей жидкости. Если охлаждающая жидкость вытекает из отверстия, уплотнение повреждено. Замените узел насоса охлаждающей жидкости и прокладку.

Небольшое количество «мокнущих» выделений из отверстия для кровотечения является нормальным.

Поиск неисправностей

Симптомы

Возможные причины

Средство

Утечка охлаждающей жидкости

•	Из сливного отверстия водяного насоса

Визуально проверьте

•	Проверьте наличие утечек примерно через 10 минут после прогрева.

•	Если охлаждающая жидкость продолжает течь, замените водяной насос.

•	Если утечка прекратится, повторно используйте водяной насос. (Не заменяйте насос.)

•	Из прокладок или болтов

•	Проверьте затяжку болтов крепления водяного насоса.

•	Затяните болты крепления.

•	Проверьте, нет ли поврежденных прокладок или проникновения пыли.

•	Замените прокладку и очистите от пыли.

•	С внешней поверхности водяного насоса

•	Проверьте водяной насос на наличие дефектов материала или трещин.

•	Замените водяной насос из-за дефектного материала или обнаруженных трещин.

Шум

•	Из подшипников

•	От механических уплотнений

•	Помехи рабочего колеса

Осмотр с помощью стетоскопа

•	После запуска двигателя проверьте шум стетоскопом.

•	Если шума нет, повторно используйте водяной насос (не заменяя его).

•	Если есть какой-либо шум от водяного насоса, снимите приводной ремень и повторите проверку.

Осмотр после снятия приводного ремня

•	Сняв водяной насос и приводной ремень, снова проверьте шум.

•	Если есть шум, повторно используйте водяной насос. Проверьте другие детали карданного вала.

•	Если шума нет, замените водяной насос на новый.

Проверка после снятия водяного насоса

•	Сняв водяной насос и приводной ремень, снова проверьте шум.

•	При наличии помех между ними замените водяной насос на новый.

Перегрев

•	Поврежденная крыльчатка

•	Свободное рабочее колесо

Ослабленная крыльчатка

•	Крылья крыльчатки с коррозией

•	Проверьте охлаждающую жидкость двигателя.

•	Плохое качество охлаждающей жидкости / техническое обслуживание

•	Рабочее колесо отделено от вала

•	Замените водяной насос.
