Kia Picanto: система охлаждения/радиатор

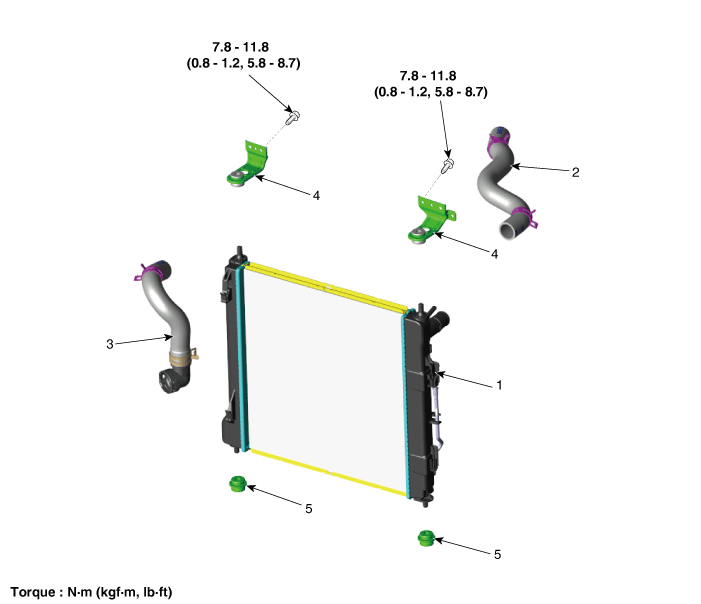

Компоненты и расположение компонентов
| Компоненты |
|
1. Радиатор
2. Верхний шланг радиатора 3. Нижний шланг радиатора |
4. Верхний кронштейн крепления радиатора
5. Изолятор нижнего крепления радиатора |
Процедуры ремонта
| Снятие и установка |
| 1. |
Отсоедините отрицательную клемму аккумуляторной батареи.
|
| 2. |
Снимите крышку машинного отделения.
(См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)
|
| 3. |
Слейте охлаждающую жидкость.
(См. Система охлаждения — «Охлаждающая жидкость»)
|
| 4. |
Снимите воздуховод.
(См. Система впуска и выпуска — «Воздухоочиститель»)
|
| 5. |

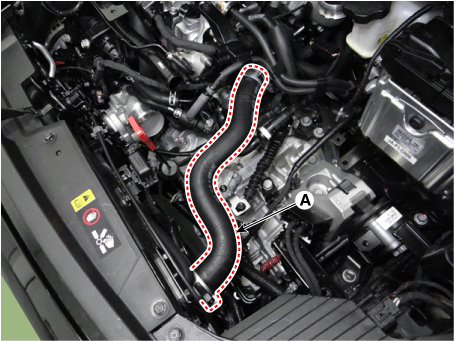

Отсоедините верхний шланг радиатора (А).
|
| 6. |

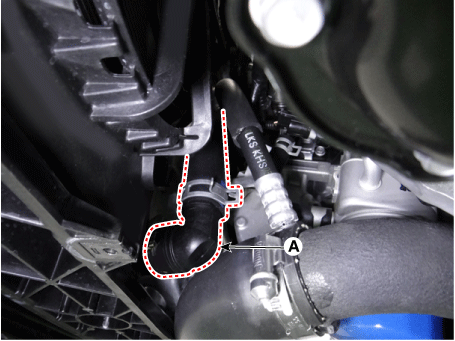

Отсоедините нижний шланг радиатора (А).
|
| 7. |

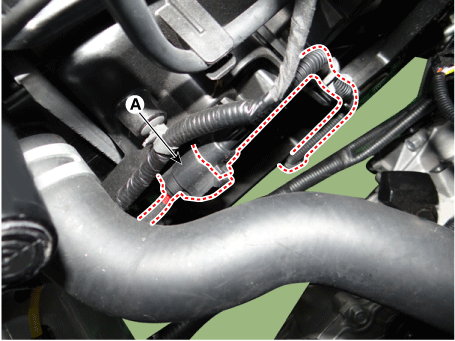

Отсоедините разъем вентилятора охлаждения (А).
|
| 8. |

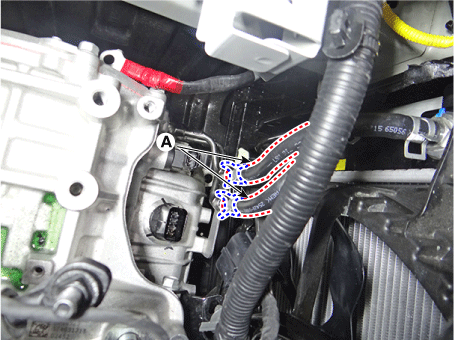

Отсоедините шланг охладителя ATF (А).
|
| 9. |
Снятие переднего бампера в сборе.
(См. Кузов (внутри и снаружи) — «Передний бампер в сборе»)
|
| 10. |
Снимите фары.
(См. Электрическая система кузова — «Фары»)
|
| 11. |
Отсоедините замок капота.
(См. раздел Кузов (внутри и снаружи) — «Защелка капота в сборе»)
|
| 12. |

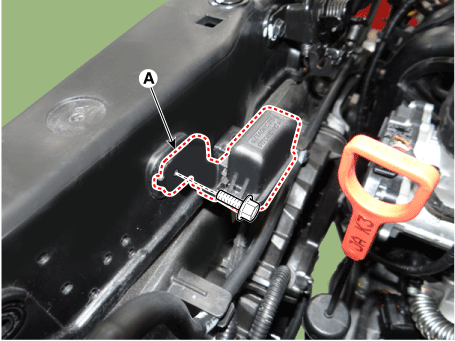

Снимите кронштейн универсального контрольного разъема (MPCC) (A).
|
| 13. |

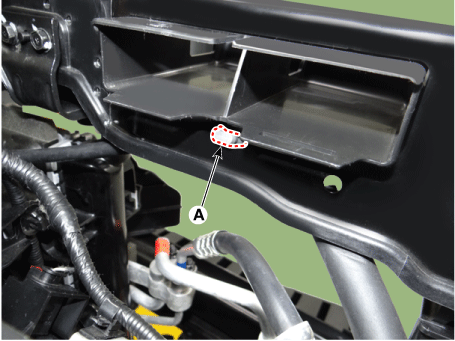

Отсоедините хомут шланга бачка (А).
|
| 14. |

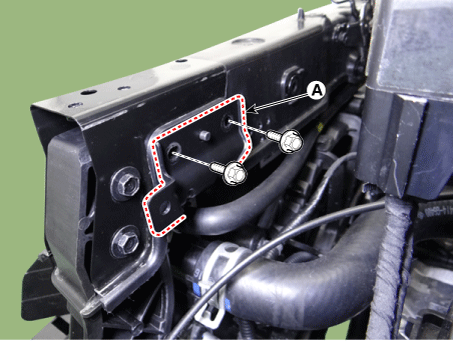

Снимите верхний монтажный кронштейн радиатора (А).
|
| 15. |

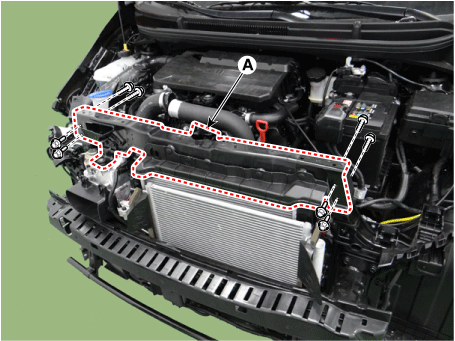

Снимите узел верхней опоры радиатора (А).
|
| 16. |

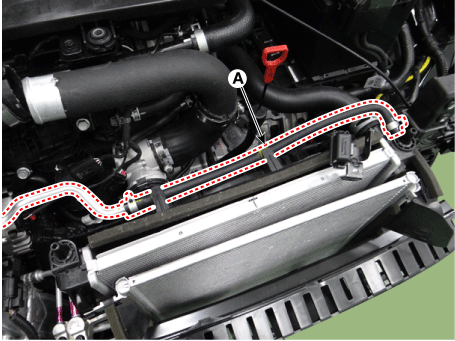

Отсоедините шланг бачка радиатора (А).
|
| 17. |

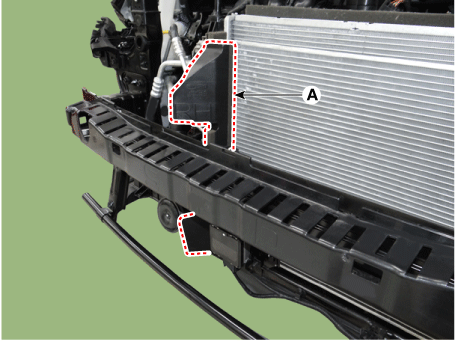

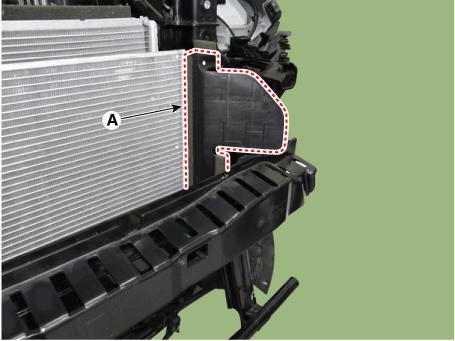

Снимите воздушную защиту (А).
[Правый]
[левый]
|
| 18. |

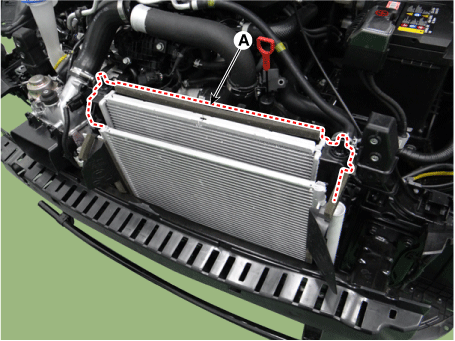

Отделите конденсатор, а затем снимите радиатор (А).
|
| 19. |
Снимите узел охлаждающего вентилятора.
(См. Система охлаждения — «Охлаждающий вентилятор»)
|
| 20. |
Установите в порядке, обратном снятию.
|
| 21. |
Залейте охлаждающую жидкость двигателя.
(См. Система охлаждения — «Охлаждающая жидкость»)
|
| 22. |
Запустите двигатель и проверьте наличие утечек.
|
| 23. |
Повторно проверьте уровень охлаждающей жидкости двигателя.
|
| осмотр |
Испытание крышки под давлением
| 1. |

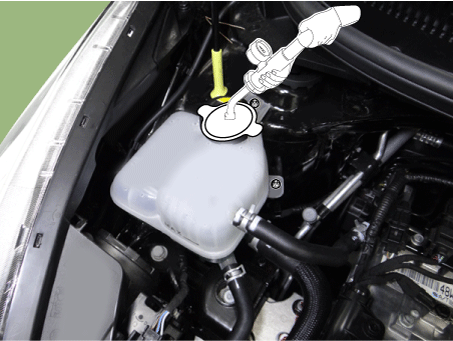

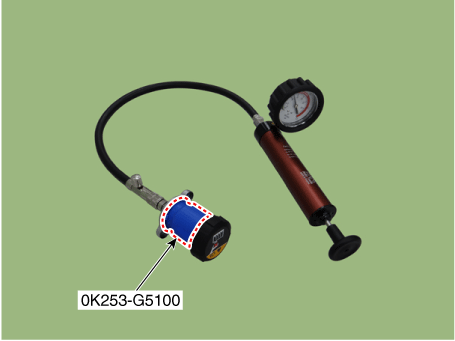

Установите герметичную крышку и тестер давления на SST (0K253-G5100).
|
| 2. |
Примените давление 79,4–122,58 кПа (0,95–1,25 кгс/см², 11,5–17,78 фунтов на кв. дюйм).
|
| 3. |
Проверьте падение давления.
|
| 4. |
Если давление падает, замените напорную крышку.
|
Тест на утечку радиатора
| 1. |
Ждать
пока двигатель не остынет, затем осторожно снимите герметичную крышку и залейте
расширительный бачок с охлаждающей жидкостью двигателя, затем установите его на напорный
тестер.
|
| 2. |
Подсоедините тестер к радиатору и подайте давление 93,16–122,58 кПа (0,95–1,25 кгс/см², 13,51–17,78 фунтов на кв. дюйм).
|
| 3. |
Проверьте наличие утечек охлаждающей жидкости двигателя и падения давления.
|
| 4. |
Снимите тестер и установите на место герметичную крышку.
|
Вентилятор
Компоненты и расположение компонентов
Компоненты
1. Вентилятор охлаждения 3. Электродвигатель вентилятора охлаждения 3. Кожух вентилятора охлаждения
Технические характеристики
Технические характеристики
Элемент
...
Помпа
Процедуры ремонта
Снятие и установка
1. Отсоедините отрицательную клемму аккумулятора.
2. Снимите нижнюю крышку моторного отсека и правую боковую крышку.
(См. Двигатель и трансмиссия в сборе...
