Kia Picanto: Стеклоочиститель/омыватель ветрового стекла / Переключатель стеклоочистителя-омывателя ветрового стекла

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Переключатель стеклоочистителя-омывателя ветрового стекла

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите верхний и нижний кожухи рулевой колонки, предварительно ослабив винты. (См. Кузов — «Панель кожуха рулевой колонки»)

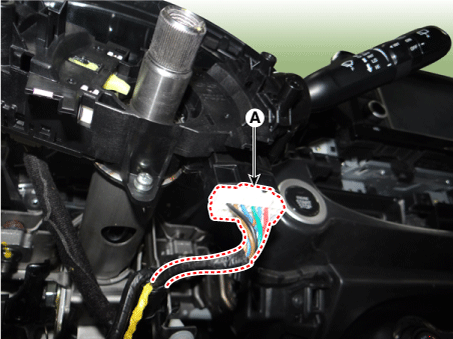

3.	Отсоедините разъем переключателя стеклоочистителя/омывателя (А).

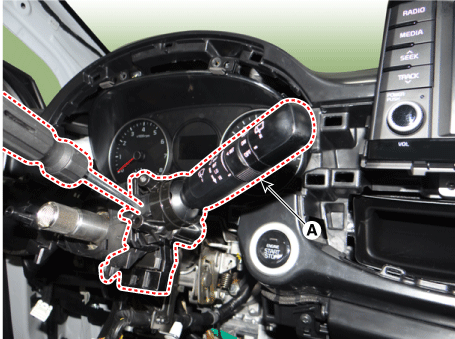

4.	Снимите переключатель стеклоочистителя/выключатель омывателя (А), нажав на стопорный штифт.

Монтаж

Установите в порядке, обратном снятию.

Работайте с полным пониманием процедуры ремонта и осторожностью в отношении часовой пружины.

(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

2.	Проверять если пульт дистанционного управления на рулевом колесе, система подушек безопасности и звуковой сигнал нормально работает после полного поворота рукоятки влево и вправо при установке модуля подушки безопасности.

осмотр

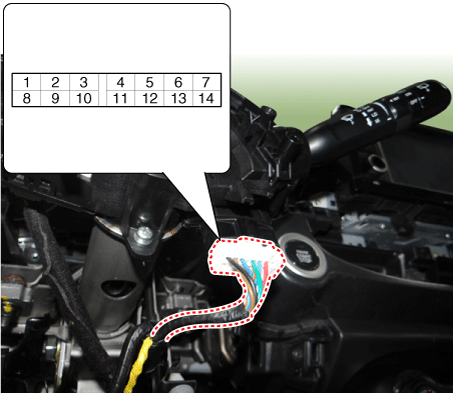

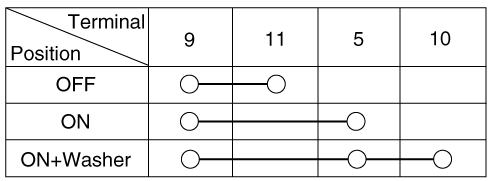

Проверьте целостность цепи между клеммами в каждом положении переключателя, как показано ниже.

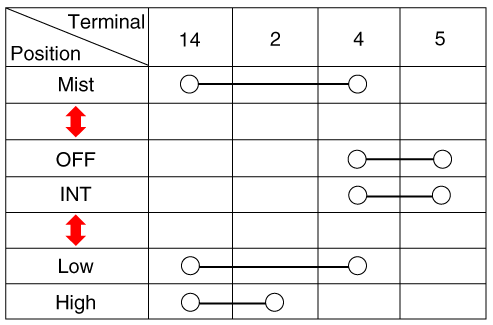

Переключатель переднего стеклоочистителя и омывателя

[левый руль]

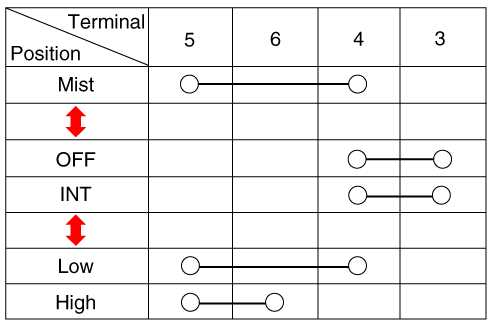

[Правый руль]

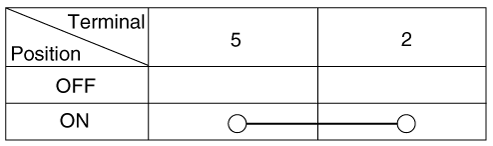

Переключатель переднего омывателя

[левый руль]

[Правый руль]

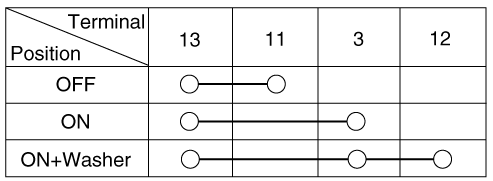

Переключатель заднего стеклоочистителя и омывателя

[левый руль]

[Правый руль]

Осмотр (с KDS/GDS)

В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (KDS/GDS).

Диагностическая система (KDS/GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.

2.	Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки, чтобы проверить автомобиль с помощью тестера.

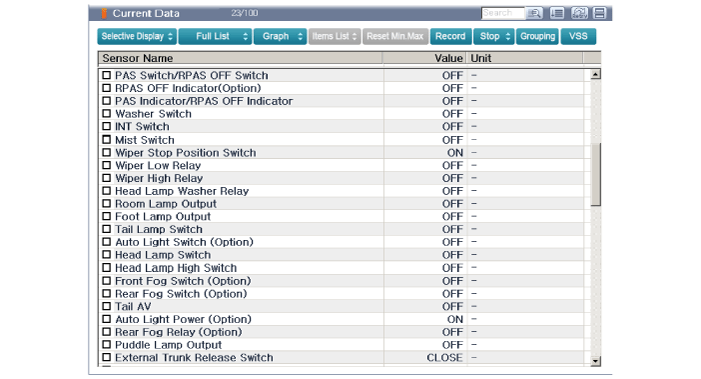

3.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
