Kia Picanto: Система сцепления / Трубка сцепления
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Система сцепления
/
Система сцепления
/ Трубка сцепления
Компоненты и расположение компонентов

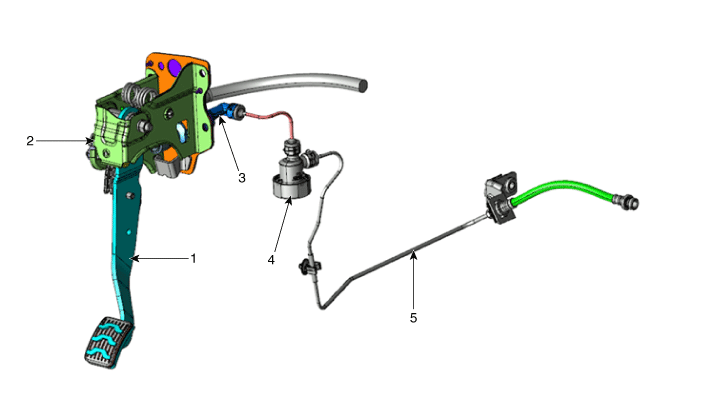

| Компоненты |
[Каппа 1.0 Т-ГДИ]
|
1. Педаль сцепления в сборе
2. Замок зажигания и выключатель сцепления 3. Главный цилиндр |
4. Регулятор сцепления
5. Трубка сцепления |
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите батарею и поддон для батареи.
G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
|
| 3. |
Снимите ЕСМ.
G 1.0 T-GDI KAPPA (см. Блок управления двигателем/топливная система — Модуль управления двигателем (ECM)")
|
| 4. |
Снимите крышку машинного отделения.
G 1.0 T-GDI KAPPA (см. Механическая система двигателя — «Под крышкой машинного отделения»)
|
| 5. |

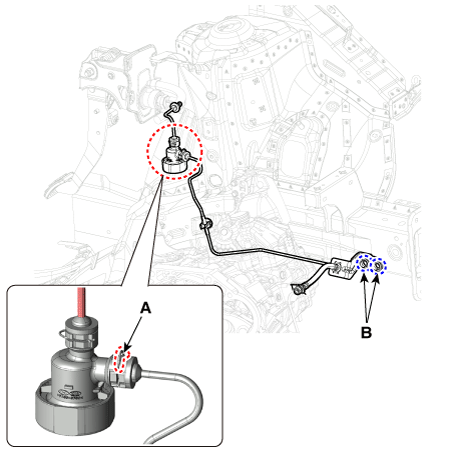

Ослабьте болты кронштейна трубы сцепления (В) и затем снимите стопорный штифт (А) с регулятора.
|
| 6. |

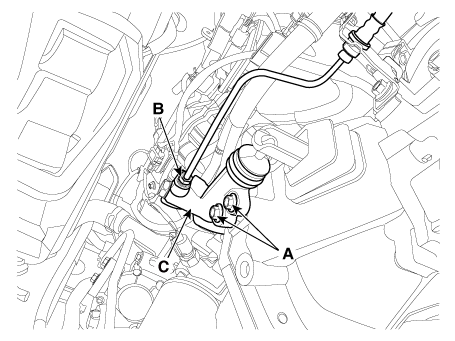

Ослабьте болты цилиндра выключения (A), а затем гайку трубы сцепления (B) после снятия узла цилиндра выключения (C).
|
| Монтаж |
При установке уплотнительные кольца трубки сцепления следует заменить новыми.
|
| 1. |
Установите в порядке, обратном снятию.
|
| 2. |
После установки выполните процедуру выпуска воздуха после заливки тормозной жидкости.
(См. Цилиндр выключения сцепления — «Регулировка»)
|
Регулятор
Компоненты и расположение компонентов
Компоненты
[Каппа 1.0 Т-ГДИ]
1. Педаль сцепления в сборе 2. Замок зажигания и выключатель сцепления 3. Главный цилиндр 4. Регулятор сцепления 5. Трубка сцепления
...
Цилиндр выключения сцепления
Процедуры ремонта
Удаление
[Каппа 1.0 Т-ГДИ]
1. Снимите крышку моторного отсека.
G 1.0 T-GDI KAPPA (см. Механическая система двигателя — «Под крышкой машинного отделения»)
2.Драй...
