Kia Picanto: стеклоочиститель/омыватель лобового стекла/двигатель переднего стеклоочистителя

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Двигатель переднего стеклоочистителя

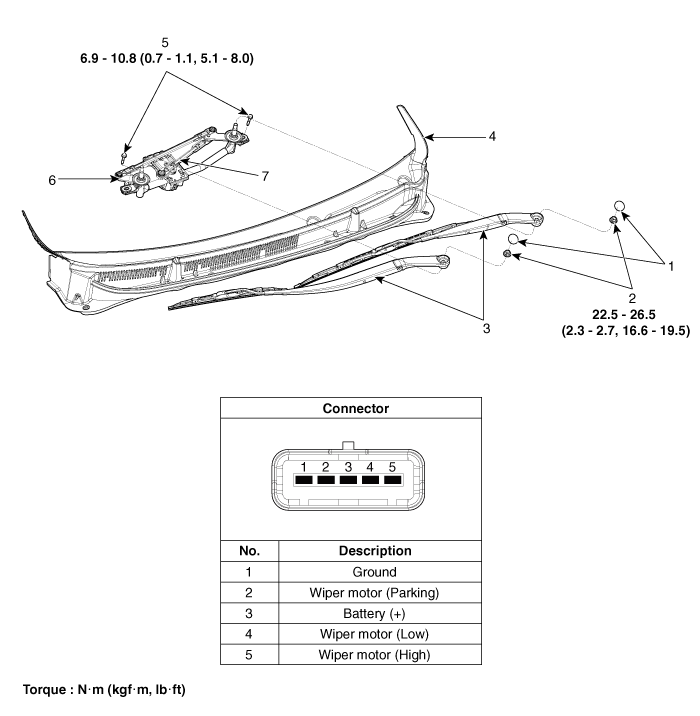

Компоненты и расположение компонентов
Расположение компонента

1. Крышка
2. Гайка
3. Рычаг и щетка стеклоочистителя
4. Верхняя крышка капота
5. Болт
6. Двигатель стеклоочистителя и рычажный механизм в сборе.
7. Разъем электродвигателя стеклоочистителя.

Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

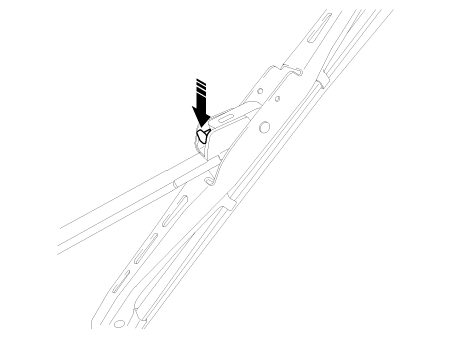

Если необходимо, освободите фиксатор щетки стеклоочистителя, потянув его вверх и снимите щетку стеклоочистителя с внутреннего радиуса рычага стеклоочистителя.

3.
Снимите верхнюю крышку капота.
(См. Корпус — «Верхняя крышка кожуха»)
4.

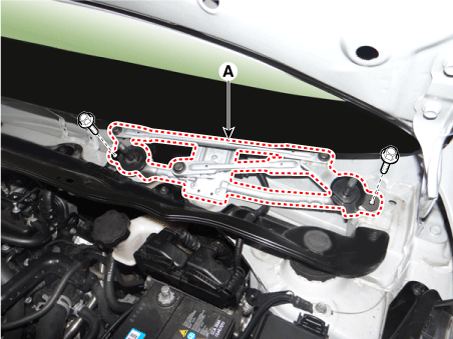

Снимите двигатель стеклоочистителя и рычажный механизм (А) после ослабления крепежных болтов.

5.

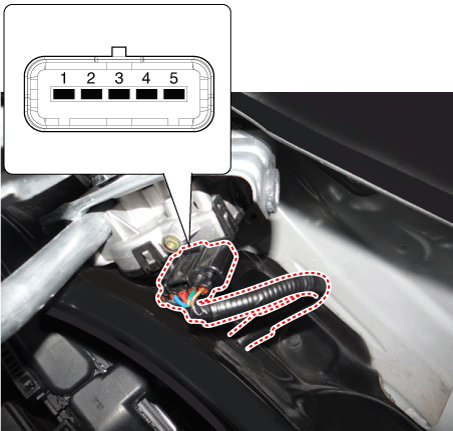

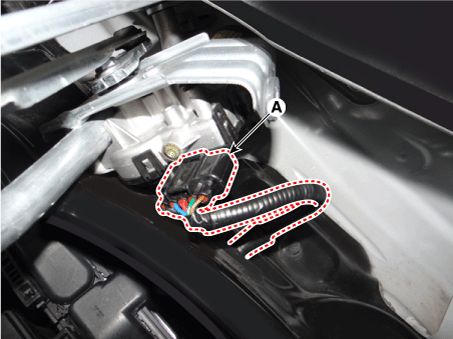

Отсоедините разъем электродвигателя стеклоочистителя (А).

6.

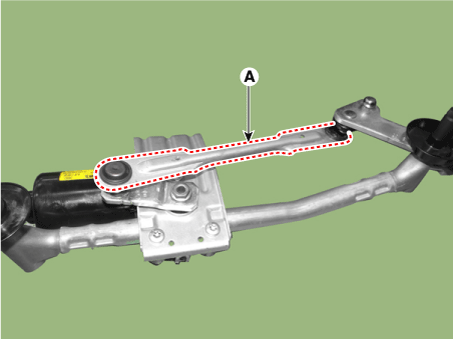

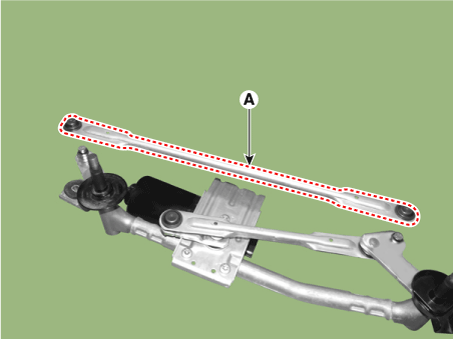

Удерживая кривошип электродвигателя стеклоочистителя, снимите верхнюю тягу (А).

•
Перед снятием двигателя стеклоочистителя и рычажного механизма в сборе убедитесь, что рычажный механизм остановился в положении автоматической остановки.
•
К правильно установите кривошип электродвигателя стеклоочистителя, убедитесь, что рычажный механизм совмещены с кривошипом по прямой линии и проверьте угол каждого связь.
•
Будьте осторожны, чтобы не погнуть соединение.

7.
Снимите нижнюю тягу (А) с кривошипа электродвигателя стеклоочистителя.

•
К правильно установите кривошип электродвигателя стеклоочистителя, убедитесь, что рычажный механизм совмещены с кривошипом по прямой линии и проверьте угол каждого связь.
•
Будьте осторожны, чтобы не погнуть соединение.
8.

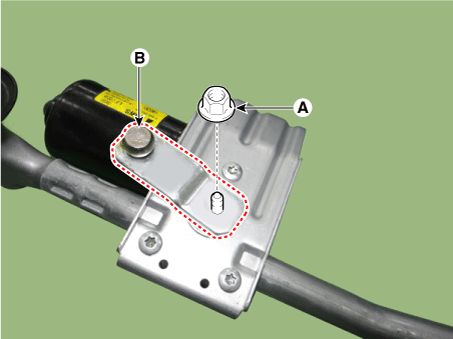

Снимите кривошип (В) после ослабления гайки (А).

9.

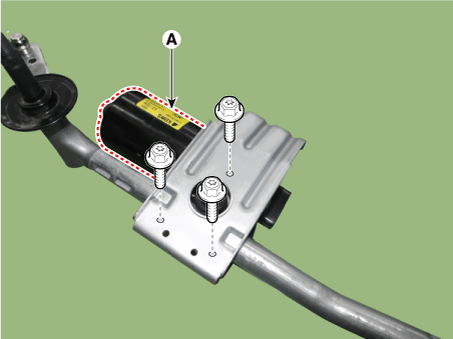

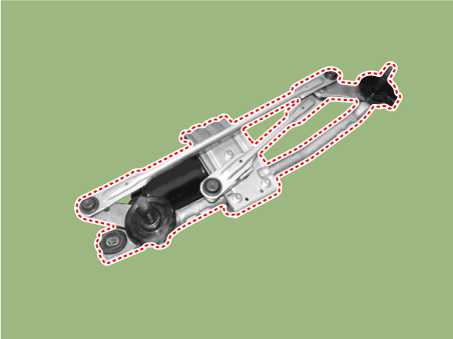

Снимите двигатель стеклоочистителя (А) после ослабления крепежных болтов.

Монтаж
1.
Установите мотор стеклоочистителя.
2.
Установите кривошип.
Момент затяжки :
14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт-фут)
К установите кривошип двигателя стеклоочистителя, убедитесь, что рычажный механизм совместите с шатуном по прямой линии и установите угол каждого связи точно.
3.
Установите нижнюю и верхнюю тяги на кривошип электродвигателя стеклоочистителя.
4.
Установите двигатель стеклоочистителя и рычажный механизм в сборе, а затем подсоедините разъем двигателя стеклоочистителя.
Момент затяжки :
6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут)
5.
Установите верхнюю крышку капота.
6.
Установите рычаг и щетку стеклоочистителя ветрового стекла.
Момент затяжки :
22,5–26,5 Н·м (2,3–2,7 кгс·м, 16,6–19,5 фунт·фут)
Электродвигатель стеклоочистителя необходимо прокрутить, чтобы убедиться, что он находится в положении парковки.
При необходимости отрегулируйте рычаг и щетку стеклоочистителя.
7.

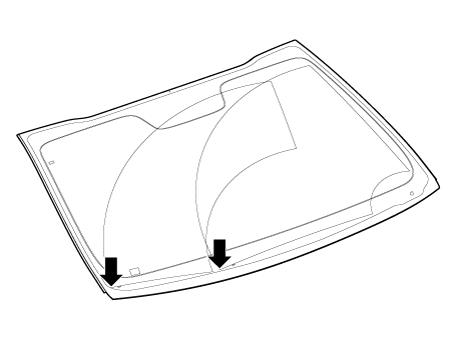

Установите рычаг и щетку стеклоочистителя в указанное положение.
Положение автоматической остановки (лезвие)

осмотр
1.
Снимите разъем с электродвигателя стеклоочистителя.

Нет.
Описание
1
Земля
2
Мотор стеклоочистителя (парковка)
3
Батарея (+)
4
Мотор стеклоочистителя (низкий)
5
Мотор стеклоочистителя (высокий)

2.

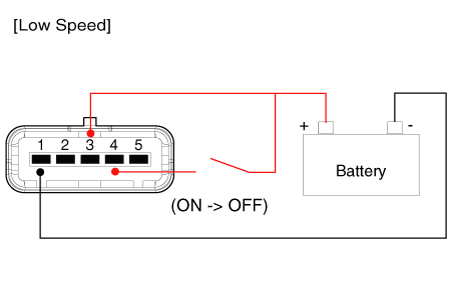

Подсоедините положительный (+) провод аккумулятора к клемме 3, а отрицательный (-) провод к клемме 1.

Осмотр (с KDS/GDS)
1.
В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (KDS/GDS).
Диагностическая система (KDS/GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка неисправности и кодового номера (DTC)
(2)
Текущие данные: проверка состояния входных/выходных данных системы.
(3)
Проверка срабатывания: Проверка состояния работы системы
(4)
Дополнительные функции: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.
2.
Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки, чтобы проверить автомобиль с помощью тестера.
3.

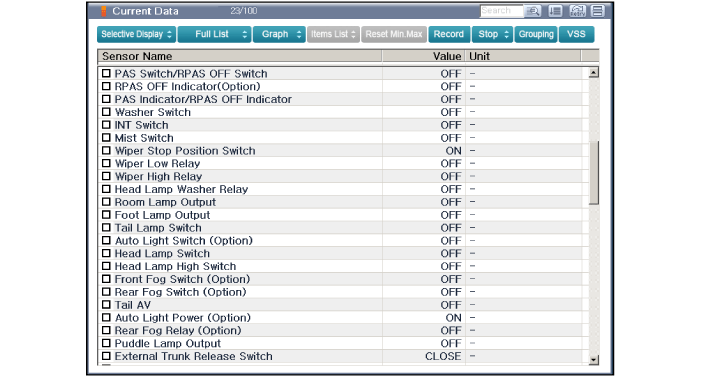

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
