Hyundai Sonata: Система задней подвески / Компоненты и расположение компонентов
Hyundai Sonata LF 2014-2019 Руководство по ремонту
/
Подвесная система
/
Система задней подвески
/ Компоненты и расположение компонентов

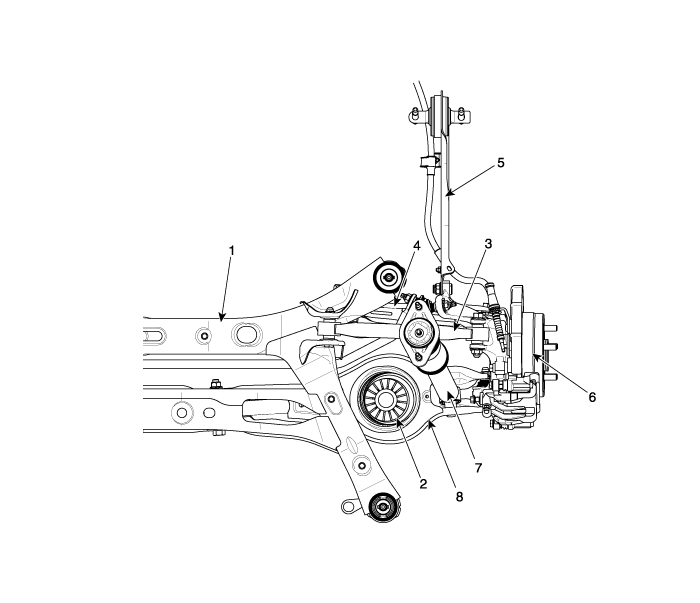

| Компоненты |
|
1. Подрамник
2. Спиральная пружина 3. Задний верхний рычаг 4. Вспомогательная рука |
5. Продольный рычаг
6. Задний багажник в сборе 7. Задний амортизатор 8. Задний нижний рычаг |
|
|
|
Компоненты заднего амортизатора и их расположение
Компоненты
1. Узел амортизатора 2. Пылезащитный чехол 3. Стопор бампера 4. Узел изолятора 5. Контргайка
...
Дополнительная информация:
Руководство по обслуживанию Hyundai Sonata LF 2014-2019: Компоненты масляного поддона и расположение компонентов
Компоненты
1. Прокладка2. Масляный экран3. Масляный поддон4. Прокладка сливной пробки5. Сливная пробка
...
Hyundai Sonata LF 2014-2019 Руководство по техническому обслуживанию: Компоненты узла стояночного тормоза и расположение компонентов
Компоненты (1)
1. Педаль стояночного тормоза2. Трос стояночного тормоза3. Эквалайзер в сборе
Компоненты (2)
1. Опорная пластина2. Тормозная колодка3. Зажим для обуви4. Болт
...
