Hyundai Sonata: BCM (модуль управления кузовным оборудованием) / Расположение компонентов и компонентов

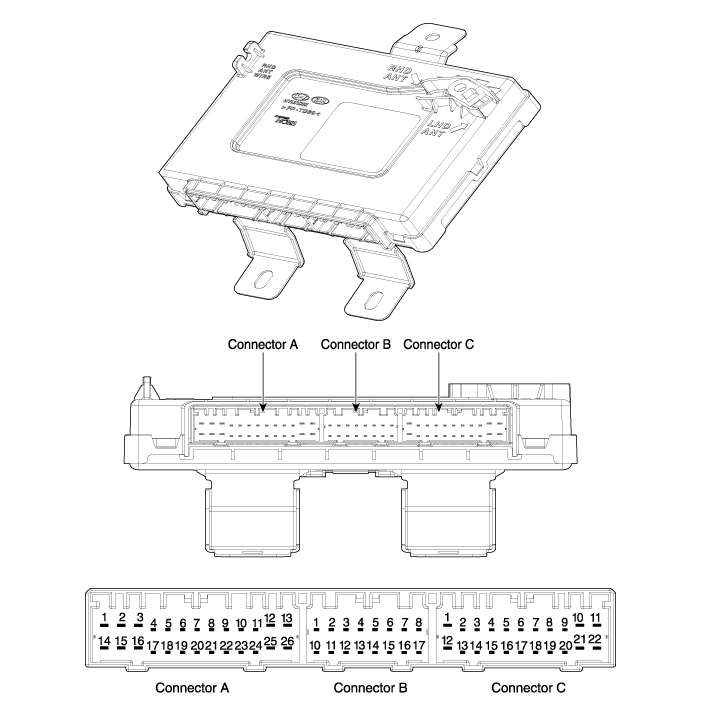

| Компоненты |
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Комнатная лампа_выход
|
ЗАЗЕМЛЕНИЕ
|
Переключатель разблокировки багажника_input
|
|
2
|
Ручка с подогревом power_IGN 2
|
-
|
Тормозной переключатель_вход
|
|
3
|
подогрев handle_output
|
Авто свет power_output
|
Противотуманные фары switch_input
|
|
4
|
-
|
Шасси CAN (низкий уровень)
|
Переключатель дальнего света фары_input
|
|
5
|
Окно безопасного питания enable_output
|
Шасси CAN (высокий уровень)
|
Переключатель света_вход
|
|
6
|
-
|
Громкость стеклоочистителя INT switch_input
|
стеклоочиститель switch_input
|
|
7
|
Низкий уровень стеклоочистителя relay_output
|
CAN кузова (высокий)
|
Низкий уровень стеклоочистителя switch_input
|
|
8
|
Выход подсветки замочной скважины
|
CAN кузова (низкий уровень)
|
Шайба switch_input
|
|
9
|
-
|
Автосвет GND_output
|
Ручка с подогревом NTC sensor_input
|
|
10
|
Стеклоочиститель высокий relay_output
|
RPAS LIN-связь
|
IGN 1
|
|
11
|
Предоставлено lamp_output (Помощь)
|
-
|
Батарея (+)
|
|
12
|
Предоставлено lamp_output (драйвер)
|
-
|
Земля
|
|
13
|
Земля
|
-
|
ручка с подогревом
|
|
14
|
Земля
|
Диагноз
|
Ключ IN switch_input
|
|
15
|
Карманный фонарь_выход
|
PAS_input (опция)
|
switch_input заднего обогревателя
|
|
16
|
-
|
сигнал подушки безопасности_вход
|
RPAS выключен switch_input
|
|
17
|
-
|
?
? ? ? ? ? ? ? ? ? |
Кет блокировки switch_input
|
|
18
|
Индикатор безопасности_выход
|
Люк открыт switch_input
|
|
|
19
|
Выключатель ДПАС индикатор_выход
|
Позиция лезвия_ввод
|
|
|
20
|
Вспомогательный индикатор ремня безопасности_output
|
Датчик автоматического освещения_input
|
|
|
21
|
AV Задний фонарь_выход
|
АКК
|
|
|
22
|
-
|
ИГН 2
|
|
|
23
|
Подогрев ручки индикатор_выход
|
?
? ? ? |
|
|
24
|
-
|
||
|
25
|
Ключ соленоид_выход
|
||
|
26
|
AT соленоид_выход
|
Технические характеристики
Технические характеристики
ЭлементыТехнические характеристикиНоминальное напряжение 12 В постоянного тока Рабочее напряжение 9 ~ 16 В постоянного тока
...
Схематические диаграммы
Принципиальная электрическая схема
...
