Процедуры ремонта

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите центральную панель передней панели. (См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Контроллер»)
3. 3
   Отсоедините разъемы блока управления кузовным оборудованием (А).



4. 4
   Снимите блок управления кузовом (А), предварительно ослабив крепежные гайки.



Монтаж

1. 1
   Установить блок управления кузовом.
2. 2
   Подключить блок управления кузовом.
3. 3
   Установите центральную панель аварийной подушки.

Диагностика BCM с помощью GDS

1. 1
   Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS). Система диагностики (GDS) предоставляет следующую информацию.

   1. Самопроверка: проверка кода неисправности (DTC) и дисплея.
   2. Текущие данные: проверка состояния входных/выходных данных системы.
   3. Тест привода: Проверка состояния работы системы.
   4. Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2. 2
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3. 3
   Выберите «Модуль управления кузовом (BCM)», чтобы проверить модуль управления кузовом.
4. 4

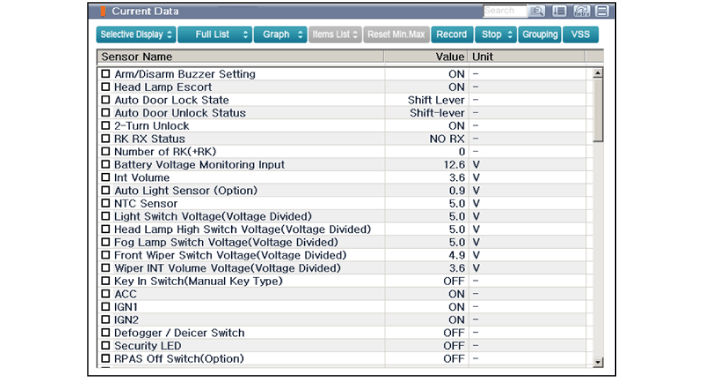

   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих «Модулю управления кузовным оборудованием (BCM)».



5. 5

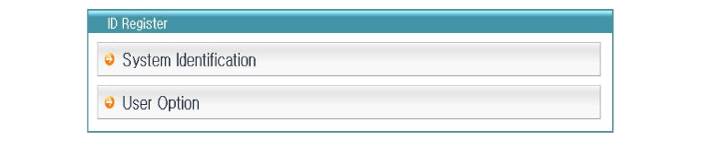

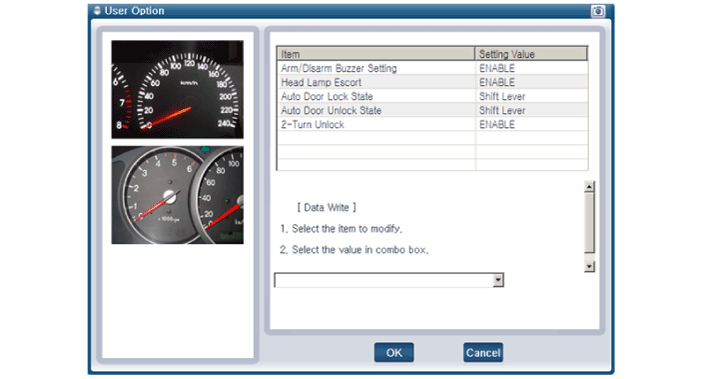

   Если вы хотите изменить параметр пользователя, выберите «Параметры пользователя».
