Hyundai Sonata: Процедуры ремонта аварийной подушки / поперечной балки капота в сборе

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Процедуры ремонта поперечной балки капота в сборе

Замена
•
Наденьте перчатки, чтобы защитить руки.
•
При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Восстановите хладагент с помощью станции восстановления/переработки/зарядки.
3.
Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора.
(См. Механическая система двигателя — «Охлаждающая жидкость»)
4.
Снимите верхнюю крышку капота.
(См. «Верхняя крышка кожуха»)
5.
Отсоедините расширительный клапан от сердцевины испарителя.
(См. «Отопление, вентиляция и кондиционирование воздуха» — «Нагреватель»)
6.
Отсоедините впускной и выпускной шланги отопителя от блока отопителя.
(См. «Отопление, вентиляция и кондиционирование воздуха» — «Нагреватель»)
7.
Ослабьте болты крепления поперечины капота.

8.
Снимите обе стороны переднего сиденья в сборе.
(См. Переднее сиденье — «Переднее сиденье в сборе»)
9.
Снимите основную подушку безопасности в сборе.
(См. Аварийную подушку — «Основная аварийная подушка в сборе»)
10.
Отсоедините разъемы рулевой колонки.
(См. Система рулевого управления — «Рулевая колонка и вал»)
11.
Вниз по рулевой колонке после ослабления крепежных болтов.
(См. Система рулевого управления — «Рулевая колонка и вал»)
12.
Снимите узел рычага переключения передач.
(См. Система автоматической коробки передач — «Рычаг переключения передач»)
13.
Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

14.
Отсоедините разъем (А) и крепежные зажимы на передней стойке.
[Драйвер]

[Пассажирский]

15.
Отсоедините разъемы распределительной коробки в салоне (А).

16.
Отсоедините разъемы мультибокса (А).
[Драйвер]

[Пассажирский]

17.
Снимите сливной шланг (А).

18.

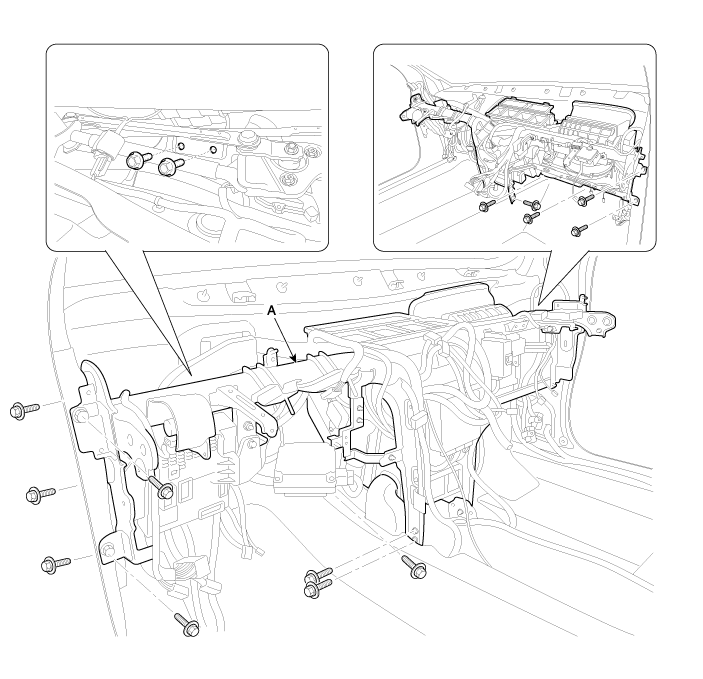

После ослабления гаек и болтов снимите поперечину капота и блок отопителя и вентилятора (А) вместе.

19.
Отсоедините разъемы блока отопителя и вентилятора.
(1)
Отсоедините разъем электродвигателя вентилятора (А) и снимите зажимы крепления проводки.

(2)
Отсоедините разъемы привода управления температурой (А), привода управления режимами (В) и снимите зажимы крепления проводки.

(3)
Отсоедините разъем датчика автоматического предотвращения запотевания (А), а затем снимите зажимы крепления проводки.

(4)
Отсоедините привод впуска (А), разъем кластерного ионизатора. (B), разъемы питания MOSFET (C), а затем снимите крепление проводки. клипы.

20.
Снимите блок отопителя и вентилятора (А) с поперечной балки капота (В), предварительно ослабив крепежные гайки.

21.
Установите в порядке, обратном снятию.
•
Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты.
•
Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.
•
Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.
•
Введите противоугонный код для радио, затем введите предустановленные радиостанции клиента.
Компоненты и расположение компонентов поперечной балки капота в сборе
Расположение компонента 1. Перекладина капота в сборе ...
