Процедуры ремонта верхней крышки перчаточного ящика в сборе

Замена

Наденьте перчатки, чтобы защитить руки.

При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение. Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1

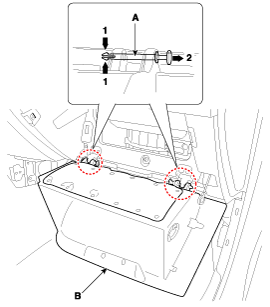

   Отсоедините пробку (В) от перчаточного ящика (А).



2. 2
   Отсоедините воздушную заслонку (А) от перчаточного ящика (В).



3. 3
   Отсоедините штифты (А) и снимите перчаточный ящик (В).



4. 4
   С помощью отвертки или съемника снимите накладку передней двери [RH] (A).



5. 5
   С помощью отвертки или съемника снимите боковую облицовку капота [RH] (A).



6. 6
   С помощью отвертки или съемника снимите защитную накладку под крышкой [RH] (A).



7. 7
   Отсоедините разъем под лампой (А).



8. 8
   С помощью отвертки или съемника снимите боковую крышку аварийного щитка [RH] (A).



9. 9
   Ослабив крепежные винты, снимите декоративную накладку со стороны пассажира (А).



10. 10
    Ослабив крепежные винты, снимите боковую декоративную накладку [RH] в сборе (A).



11. 11
    Ослабив крепежные винты, снимите верхнюю крышку перчаточного ящика в сборе (А) с помощью отвертки.



12. 12
    Отсоедините разъем лампы освещения вещевого ящика (А).



13. 13
    Установите в порядке, обратном снятию.

    Убедитесь, что разъем подключен правильно. Замените поврежденные клипсы.
