Hyundai Sonata: компоненты системы газораспределения / натяжителя приводного ремня и их расположение

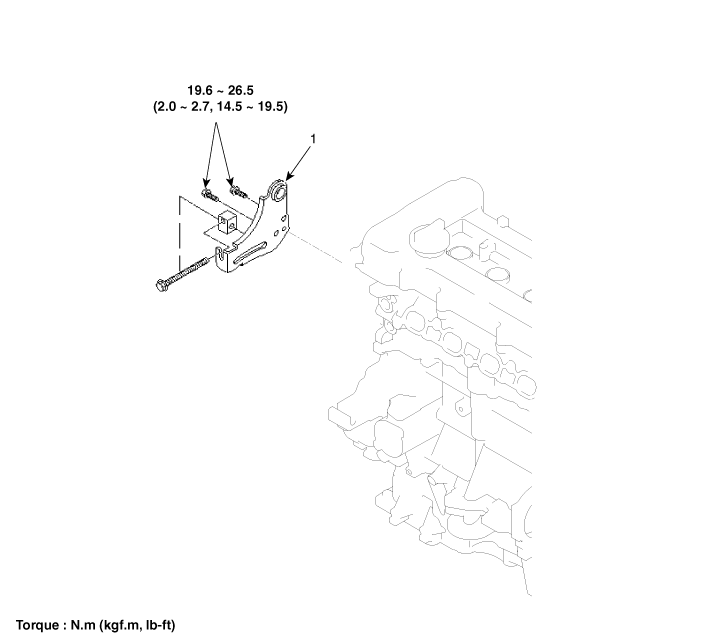

| Компоненты |
|
1. Натяжитель приводного ремня
|
Процедуры ремонта натяжителя
Снятие и установка
1.
Снимите приводной ремень.
(См. Систему синхронизации - «Пояс древа»)
2.
Снимите натяжитель (А).
Момент затяжки :
42,2 ~ 53,9 Н·м (4,3 ~ 5,5 кгс·м, 31,1 ~ 39,8 фунт-сила...
Процедуры ремонта натяжителя приводного ремня
Снятие и установка
1.
Снимите приводной ремень.
(См. Систему синхронизации - «Пояс древа»)
2.
Снимите генератор.
(См. Электрическая система двигателя — «Генератор»)
3.
Удалите альт...
