Hyundai Sonata: Процедуры ремонта стеклоочистителя/омывателя/двигателя переднего стеклоочистителя

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Электрическая система кузова / Стеклоочиститель/омыватель ветрового стекла / Процедуры ремонта двигателя переднего стеклоочистителя

Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
При необходимости освободите фиксатор щетки стеклоочистителя, потянув вверх, и снимите щетку с внутреннего радиуса рычага стеклоочистителя.

3.
Снимите верхнюю крышку капота.
(См. Корпус — «Верхняя крышка кожуха»)
4.
Отсоедините разъем антиобледенителя ветрового стекла (В) после ослабления крепежных болтов узла электродвигателя стеклоочистителя (А).

5.
Отсоедините разъем электродвигателя стеклоочистителя (В) от электродвигателя и рычажного механизма стеклоочистителя в сборе (А).

6.
Удерживая кривошип электродвигателя стеклоочистителя, снимите верхнюю тягу (А).

Перед снятием двигателя стеклоочистителя и рычажного механизма в сборе убедитесь, что рычажный механизм остановился в положении автоматической остановки.
Чтобы точно установить кривошип электродвигателя стеклоочистителя, убедитесь, что рычажный механизм выровнен с кривошипом по прямой линии, а угол каждая связь.
Будьте осторожны, чтобы не погнуть соединение.

7.
Снимите нижнюю тягу (А) с кривошипа электродвигателя стеклоочистителя.

Чтобы точно установить кривошип электродвигателя стеклоочистителя, убедитесь, что рычажный механизм выровнен с кривошипом по прямой линии, а угол каждая связь.
Будьте осторожны, чтобы не погнуть соединение.
8.
Снимите кривошип (В) после ослабления гайки (А).

9.
Снимите двигатель стеклоочистителя (А) после ослабления болтов.

Монтаж
1.
Установите мотор стеклоочистителя.
2.
Установите кривошип.
Момент затяжки :
14,7 ~ 19,6 Нм (1,5 ~ 2,0 кгс.м, 10,8 ~ 14,5 фунт-сила-фут)
Чтобы установить кривошип электродвигателя стеклоочистителя, убедитесь, что рычажный механизм совмещается с кривошипом по прямой линии и устанавливает угол каждой связи точно.
3.
Установите нижнюю и верхнюю тяги на кривошип электродвигателя стеклоочистителя.
4.
Установите двигатель стеклоочистителя и рычажный механизм в сборе, а затем подсоедините разъем двигателя стеклоочистителя.
Момент затяжки :
7,0 ~ 11,0 Нм (0,7 ~ 1,1 кгс.м, 5,0 ~ 7,9 фунт-сила-фут)
5.
Установите верхнюю крышку капота.
6.
Установите рычаг и щетку стеклоочистителя ветрового стекла.
Момент затяжки :
23,0 ~ 27,0 Нм (2,3 ~ 2,7 кгс.м, 16,6 ~ 19,5 фунт-сила-фут)
-
Электродвигатель стеклоочистителя необходимо прокрутить, чтобы убедиться, что он находится в положении парковки.
При необходимости отрегулируйте рычаг и щетку стеклоочистителя.
7.
Установите рычаг и щетку стеклоочистителя в указанное положение.
A : Положение автоматической остановки (нож)

осмотр
1.
Снимите разъем (А) с электродвигателя стеклоочистителя.

2.
Подсоедините положительный (+) провод аккумулятора к клемме 3, а отрицательный (-) провод к клемме 5.
Нет
Описание
1
-
2
-
3
батарея
4
Высокоскоростной
5
ЗАЗЕМЛЕНИЕ
6
Низкая скорость

Осмотр (с ГРС)
1.
Система жгута проводов на кузове может быстрее проверить неисправные детали с помощью тестера для автомобиля (GDS).
Тестер (GDS) предоставляет следующую информацию.
(1)
Самостоятельная проверка: проверка кода неисправности (DTC) и дисплея
(2)
Данные датчика: проверка состояния входных/выходных данных системы.
(3)
Принудительное вождение : Проверка состояния работы системы
(4)
Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
2.
Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль.
с тестером.
3.
Выберите модуль для проверки после выбора BCM.
Выберите «BCM» и «Модуль приборной панели (IPM)», чтобы проверить модуль приборной панели (IPM).
4.

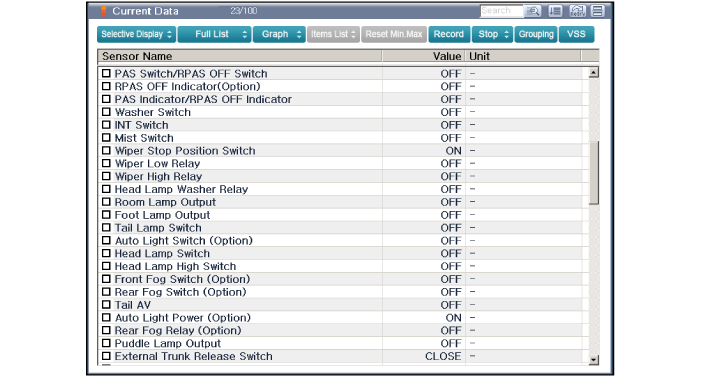

Выберите меню «Мониторинг ввода/вывода» для поиска текущего состояния данных ввода/вывода.
Можно проверить входные/выходные данные для датчиков, соответствующих «Модулю приборной панели (IPM)».

Компоненты электродвигателя переднего стеклоочистителя и их расположение
Расположение компонента 1. Крышка2. Гайка3. Рычаг и щетка стеклоочистителя 4. Заклепка5. Верхняя крышка капота6. Болт7. Двигатель стеклоочистителя и рычажный узел8. Разъем электродвигателя стеклоочистителя ...
Процедуры ремонта двигателя переднего омывателя
осмотр Мотор переднего омывателя 1. Подключив двигатель омывателя к бачку, наполните бачок водой. Перед заполнением резервуара-накопителя водой, гл...
