Процедуры ремонта переключателя стеклоочистителя-омывателя ветрового стекла

Удаление

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Если необходимо снять узел многофункционального переключателя, снимите рулевое колесо. (Система рулевого управления - "Руль")
3. 3
   Снимите верхние кожухи рулевой колонки (А). (См. Кузов — «Панель кожуха рулевой колонки»)
4. 4
   Снимите часовую пружину. (См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)



5. 5
   Отсоедините разъем многофункционального переключателя (А).



6. 6
   Ослабьте винты (2 шт.) на блоке многофункционального переключателя (А).



Монтаж

1. 1
   Установите многофункциональный переключатель.
2. 2
   Установите часовую пружину и рулевое колесо.
3. 3
   Установите верхний и нижний кожухи рулевой колонки.
4. 4
   Установите рулевое колесо.

Осмотр (с ГРС)

1. 1
   При нажатии каждого переключателя проверяйте подачу электроэнергии между разъемом многофункционального переключателя и заземлением, а если электричество не соответствует спецификации, замените выключатель.

   Описание	Выключатель	Нет	Значение сопротивления (?, ±1%)
   Сигнал переключателя стеклоочистителя	ТУМАН	1 - 9	330
   	ВЫКЛЮЧЕННЫЙ		?
   	ВНУТРЕННИЙ (АВТО)		800
   	Низкий		1800
   	Высокий		5700
   Объем INT переднего стеклоочистителя	Том 1	7 - 9	330
   	Том 2		690
   	Том 3		1310
   	Том 4		2610
   	Том 5		7310
   Выключатель противотуманных фар	ВЫКЛЮЧЕННЫЙ	9 - 10	?
   	НА		910
   Выключатель указателя поворота	ВЫКЛЮЧЕННЫЙ	9 - 12	?
   	Левый		910
   	Верно		2910
   Переключатель фар ближнего/дальнего света	ВЫКЛЮЧЕННЫЙ	9 - 13	?
   	Прохождение		910
   	Диммер		2910
   Выключатель	ВЫКЛЮЧЕННЫЙ	9 - 14	?
   	Авто		680
   	Задний фонарь		1680
   	Фара головного света (ближний свет)		5580

2. 2
   Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS). Система диагностики (GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка кода неисправности (DTC) и отображения
   2. Текущие данные: проверка состояния входных/выходных данных системы.
   3. Проверка срабатывания: Проверка состояния работы системы
   4. Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
3. 3
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
4. 4
   Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить модуль управления кузовным оборудованием (BCM).

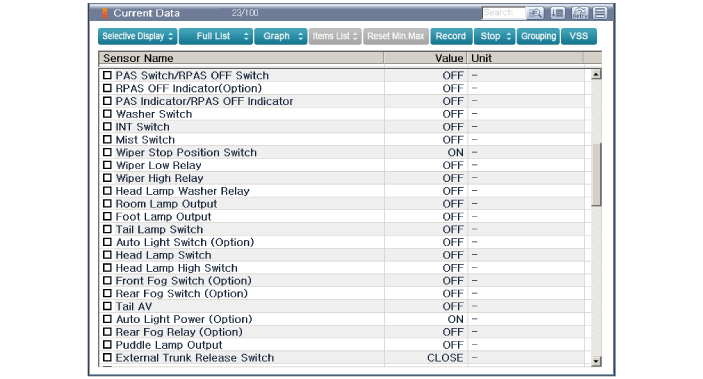

5. 5
   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих модулю управления кузовным оборудованием (BCM).
