Отопление, вентиляция, кондиционирование

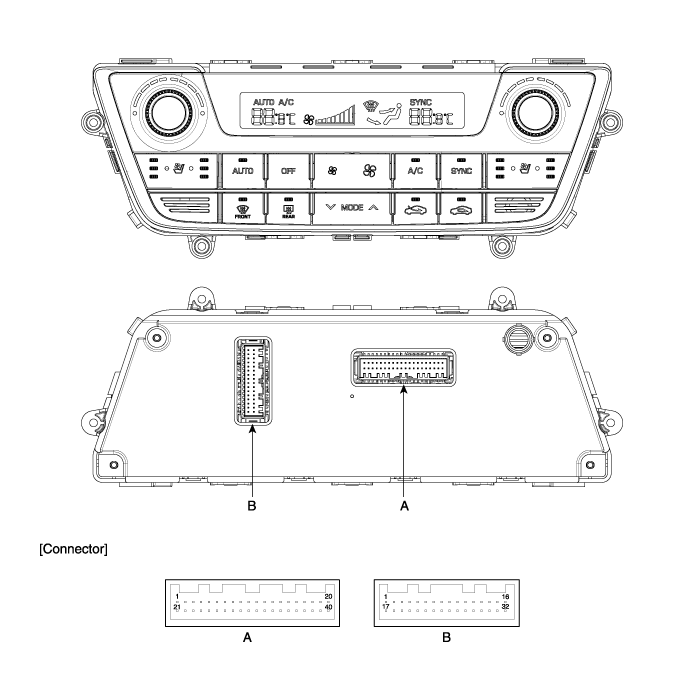

Компоненты и расположение компонентов блока управления отопителем и кондиционером (DATC)
Место в руководстве: Отопление, вентиляция, кондиционирование
~2мин чтения
Компоненты
| Контакт № | Функция | Контакт № | Функция |
| 1 | ИЛЛ+ (ХВОСТ) | 21 | Фиксатор ВНЕ (+) |
| 2 | Датчик REF (+5В) | 22 | HTD (задний индикатор защиты от запотевания) |
| 3 | Привод управления режимами (вентиляция) | 23 | Переключатель заднего обогревателя |
| 4 | Привод управления режимами (размораживание) | 24 | C_CAN Высокий |
| 5 | Исполнительный механизм управления режимами (обратная связь) | 25 | C_CAN Низкий уровень |
| 6 | Привод впуска (свежий) | 26 | ЭКВ+ |
| 7 | Привод впуска (рециркуляция) | 27 | ECV- (земля) |
| 8 | Впускной привод (обратная связь) | 28 | Датчик АМВ (+) |
| 9 | Привод контроля температуры водителя (охлаждение) | 29 | Датчик EVAP (+) |
| 10 | Привод контроля температуры водителя (теплый) | 30 | Фотодатчик (-)_LH |
| 11 | Привод контроля температуры водителя (обратная связь) | 31 | Фотодатчик (-)_RH |
| 12 | Привод контроля температуры пассажира (охлаждение) | 32 | - |
| 13 | Привод контроля температуры пассажира (теплый) | 33 | - |
| 14 | Привод контроля температуры пассажира (обратная связь) | 34 | - |
| 15 | Нет K-линии | 35 | - |
| 16 | Выключатель обогрева сиденья водителя | 36 | - |
| 17 | Выключатель обогрева сиденья пассажира | 37 | - |
| 18 | Крутой переключатель водителя | 38 | - |
| 19 | Крутой переключатель пассажира | 39 | - |
| 20 | ILL- (РЕО) | 40 | Масса датчика |
Соединитель [В]
| Контакт № | Функция | Контакт № | Функция |
| 1 | Земля | 17 | Земля |
| 2 | - | 18 | - |
| 3 | - | 19 | Индикатор обогрева сиденья водителя (Низкий) |
| 4 | - | 20 | Индикатор обогрева сиденья водителя (средний) |
| 5 | - | 21 | Индикатор обогрева сиденья водителя (высокий) |
| 6 | FET (Ворота) | 22 | Индикатор обогрева сиденья пассажира (Низкий) |
| 7 | Дренаж полевого транзистора (обратная связь) | 23 | Индикатор обогрева сиденья пассажира (средний) |
| 8 | - | 24 | Индикатор обогрева сиденья пассажира (высокий) |
| 9 | - | 25 | Индикатор охлаждения сиденья водителя (Низкий) |
| 10 | Выключатель обогрева руля | 26 | Индикатор охлаждения сиденья водителя (средний) |
| 11 | Индикатор обогрева руля | 27 | Индикатор охлаждения сиденья водителя (высокий) |
| 12 | Мотор вентилятора (+) | 28 | Индикатор охлаждения сиденья пассажира (Низкий) |
| 13 | - | 29 | Индикатор охлаждения сиденья пассажира (средний) |
| 14 | - | 30 | Индикатор охлаждения сиденья пассажира (высокий) |
| 15 | IGN1 | 31 | - |
| 16 | IGN2 | 32 | Батарея (+) |
