Hyundai Sonata: Процедуры ремонта контроллера / блока управления отопителем и кондиционером (DATC)

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Контроллер / Блок управления отопителем и кондиционером (DATC) Процедуры ремонта

Самодиагностика
1.

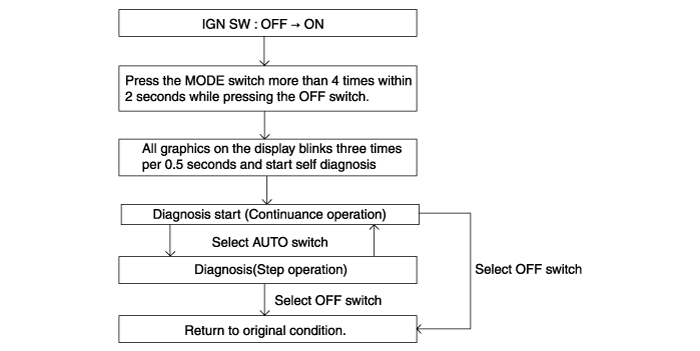

Процесс самодиагностики.

•

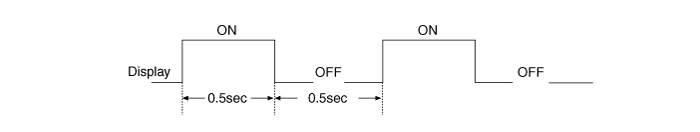

При работе с самодиагностикой нижеприведенная неисправность (код самодиагностики) будет мигать с интервалом 0,5 секунды на настройки отображения температуры (только со стороны водителя) и остальные символы выключены.
2.

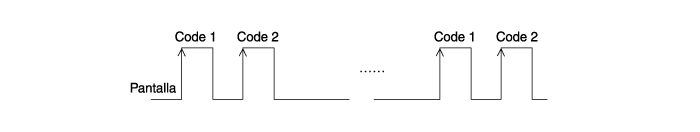

Отображение кода неисправности
(1)
Продолжительная работа: Код DTC.

(2)
Продолжительная работа: Код DTC.

(3)

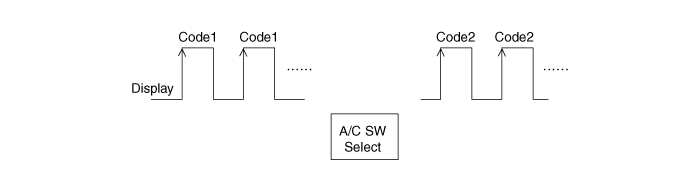

ЭТАПНАЯ операция.
A. Нормальный код или один код неисправности аналогичен непрерывной работе.
B. Код неисправности.

3.
Если во время проверки отображаются коды неисправностей, проверьте причины неисправности, обратившись к кодам неисправностей.
Отображать
Описание ошибки
0
Нормальный
11
Incar датчик ОТКРЫТ
12
Датчик Incar КОРОТКИЙ
13
Датчик окружающей среды ОТКРЫТ
14
Датчик окружающего воздуха КОРОТКИЙ
17
Датчик испарителя ОТКР.
18
Датчик испарителя КОРОТКИЙ
19
Потенциометр температуры двери водителя РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ
20
Ошибка потенциометра двери водителя
21
Потенциометр двери режима ОТКР. или КЗ.
22
Ошибка потенциометра двери режима
25
Потенциометр впускной дверцы ОТКР. или КОРОТК.
26
Ошибка потенциометра впускной двери
32
Потенциометр двери пассажира РАЗОМКНУТ или КОРОТКОЕ ЗАМЫКАНИЕ
33
Ошибка датчика температуры двери пассажира
45
Ошибка сигнала APT CAN
47
Ошибка сигнала RPM CAN
48
Скорость автомобиля Ошибка сигнала CAN
49
Температура охлаждающей жидкости двигателя Ошибка сигнала CAN
71
Ошибка электронного клапана управления двигателем

4.
Отказоустойчивый
НЕТ
Элемент
Вина
Отказоустойчивый
1
Инкар датчик
Открытый или короткий
Контроль со значением 25°C(77.0°F)
2
Датчик внешней среды
Открытый или короткий
Контроль со значением 20°C(67°F)
3
Датчик испарителя
Открытый или короткий
Контроль со значением -2°C(28,4°F)
4
Потенциометр двери режима
Открытый или короткий
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
Зафиксируйте положение вентиляции, выбрав IG ON > OFF.
Зафиксируйте положение разморозки при выборе продувки пола.
5
Потенциометр дверцы температуры (MTC)
Открытый или короткий
Если установка температуры 1 ~ 7 ступеней, зафиксируйте положение максимального охлаждения.
Если установка температуры 8 ~ 15 ступеней, зафиксируйте положение максимального нагрева.
6
Потенциометр дверцы температуры (DATC)
Открытый или короткий
Если задана температура 17°C (62,6°F) ~ 24,5°C (76,1°F), зафиксируйте положение максимального охлаждения.
Если заданная температура составляет 25°C (77°F) ~ 32°C (89,6°F), установите положение максимального нагрева.
7
Потенциометр впускной двери
Открытый или короткий
Зафиксируйте положение вентиляции при выборе режима вентиляции.
Зафиксируйте положение разморозки, выбрав все, кроме режима вентиляции.
8
обороты двигателя
FFh или НЕТ приема
A/C OFF (Управление со значением 0 об/мин)
9
Скорость автомобиля
FFh или НЕТ приема
A/C OFF (Управление со значением 0 км/ч)
10
Температура охлаждающей жидкости двигателя
FFh или НЕТ приема
Контроль со значением - 2 °C(28,4°F)
11
АПС
FFh или НЕТ приема
Контроль со значением 5%
12
R-TQACNAPVC
(Ограничение максимального крутящего момента компрессора кондиционера)
FFh или НЕТ приема
A/C OFF (Управление со значением 0 Нм)
13
Р-ПАКНК
(Выходное значение датчика APT)
FFh или НЕТ приема
A/C OFF (Управление со значением 0 Нм)
14
RLY-AC
(Активация реле компрессора кондиционера)
FFh или НЕТ приема
Кондиционер ВЫКЛ.

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.

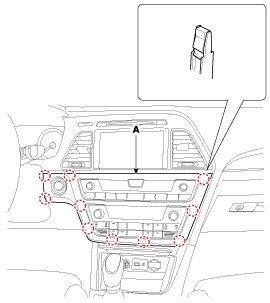

С помощью отвертки или съемника снимите центральную панель (А).

3.
Отсоедините разъемы контроллера кондиционера и отопителя (А).

4.
Снимите обогреватель и контроллер кондиционера (А) с центральной приборной панели.

5.
Установите в порядке, обратном снятию.
•
Убедитесь, что разъем подключен правильно.
•
Замените все поврежденные клипсы.
Компоненты и расположение компонентов блока управления отопителем и кондиционером (DATC)
Компоненты Соединитель [А] Контакт NOFunctionPin NOFunction1ILL+ (TAIL)21Фиксатор OUT (+)2Датчик REF (+5V)22HTD (Задний индикатор обогрева)3Привод управления режимами (вентиляция)23Переключатель заднего обогревателя4Привод управления режимами ...
