Отопление, вентиляция, кондиционирование
Блок управления отопителем и кондиционером (ручной) Компоненты и расположение компонентов
Место в руководстве: Отопление, вентиляция, кондиционирование
~1мин чтения

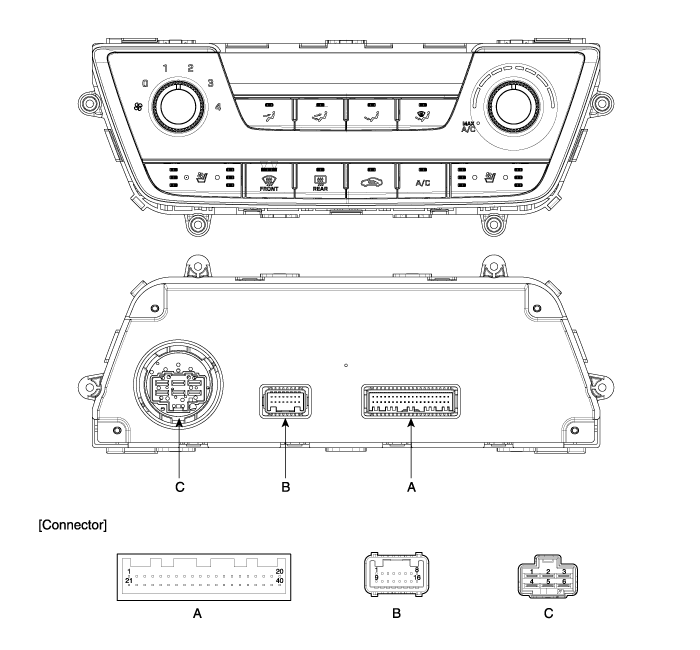

Компоненты
| Контакт № | Функция | Контакт № | Функция |
| 1 | ИЛЛ+ (ХВОСТ) | 21 | Фиксатор ВНЕ (+) |
| 2 | Датчик REF (+5В) | 22 | HTD |
| 3 | Привод управления режимами (вентиляция) | 23 | Переключатель заднего обогревателя |
| 4 | Привод управления режимами (размораживание) | 24 | C_CAN Высокий |
| 5 | Исполнительный механизм управления режимами (обратная связь) | 25 | C_CAN Низкий уровень |
| 6 | Привод впуска (свежий) | 26 | ЭКВ+ |
| 7 | Привод впуска (рециркуляция) | 27 | ECV- (земля) |
| 8 | Впускной привод (обратная связь) | 28 | Датчик АМВ (+) |
| 9 | Привод контроля температуры водителя (охлаждение) | 29 | Датчик EVAP (+) |
| 10 | Привод контроля температуры водителя (теплый) | 30 | Сигнал вентилятора МАКС. |
| 11 | Привод контроля температуры водителя (обратная связь) | 31 | Сигнал включения вентилятора |
| 12 | Индикатор обогрева сиденья водителя (Низкий) | 32 | - |
| 13 | Индикатор обогрева сиденья водителя (средний) | 33 | - |
| 14 | Индикатор обогрева сиденья водителя (высокий) | 34 | - |
| 15 | Индикатор обогрева сиденья пассажира (Низкий) | 35 | - |
| 16 | Выключатель обогрева сиденья водителя | 36 | - |
| 17 | Выключатель обогрева сиденья пассажира | 37 | - |
| 18 | Крутой переключатель водителя | 38 | - |
| 19 | Крутой переключатель пассажира | 39 | - |
| 20 | ILL- (РЕО) | 40 | Масса датчика |
Соединитель [В]
| Контакт № | Функция | Контакт № | Функция |
| 1 | Земля | 9 | Земля |
| 2 | Индикатор вентиляции сиденья водителя (Низкий) | 10 | - |
| 3 | Индикатор вентиляции сиденья водителя (средний) | 11 | - |
| 4 | Индикатор вентиляции сиденья водителя (высокий) | 12 | Индикатор обогрева сиденья пассажира (средний) |
| 5 | Индикатор вентиляции сиденья пассажира (Низкий) | 13 | Индикатор обогрева сиденья пассажира (высокий) |
| 6 | Индикатор дефлектора сиденья пассажира (средний) | 14 | - |
| 7 | Индикатор вентиляции сиденья пассажира (высокий) | 15 | IGN1 |
| 8 | IGN2 | 16 | Батарея (+) |
Соединитель [С]
| Контакт № | Функция | Контакт № | Функция |
| 1 | Низкий | 4 | Средний Низкий |
| 2 | Общий | 5 | Средний Высокий |
| 3 | Земля | 6 | Высокий |
