Hyundai Sonata: отопитель / компоненты отопителя и расположение компонентов
Hyundai Sonata LF 2014-2019 Руководство по ремонту
/
Отопление, вентиляция, кондиционирование
/
Обогреватель
/ Компоненты отопителя и расположение компонентов

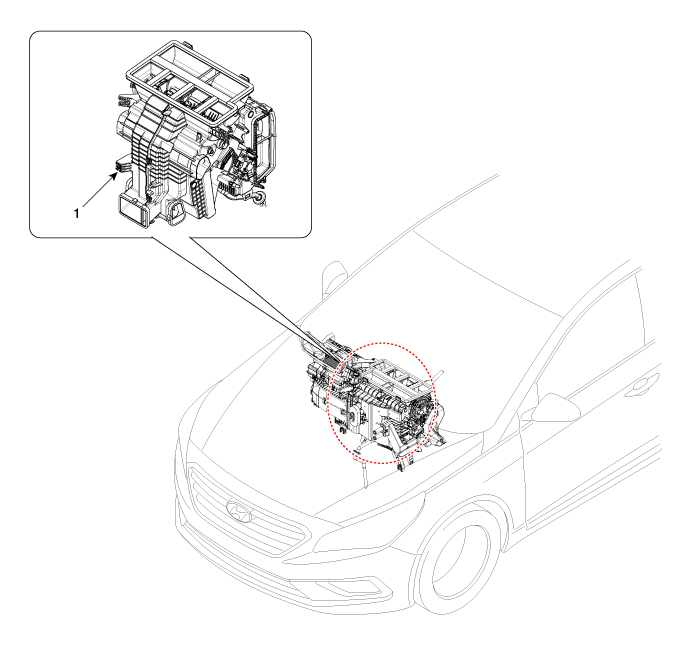

| Расположение компонента |
|
1. Блок отопителя в сборе
|
|

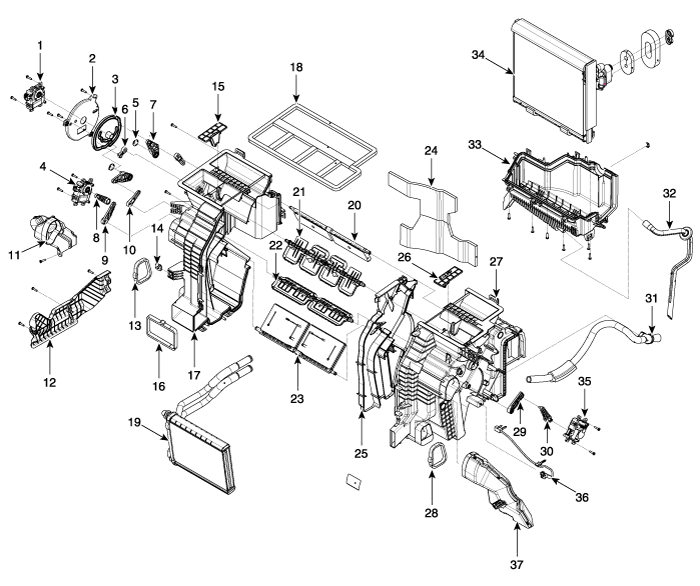

| Компоненты (1) |
|
1. Привод режима
2. Пластина кронштейна режима 3. Плита минного звена 4. Привод контроля температуры [LH] 5. Шайба 6. Рычаг передней дверцы 7. Рычаг для ног и разморозки 8. Рычаг сервопривода [левый] 9. Рычаг двери [LH] 10. Рычаг дверцы для ног и размораживания [LH] 11. Душевой канал [LH] 12. Кронштейн радиатора отопителя 13. Задний уплотнитель воздуховода отопителя [LH] |
14. Регулировочная гайка
15. Адаптер корпуса отопителя [LH] 16. Уплотнитель воздуховода задней консоли 17. Корпус отопителя [левый] 18. Уплотнение центрального воздуховода 19. Сердечник нагревателя и узел уплотнения 20. Дверца антиобледенителя в сборе 21. Вентиляционная дверца в сборе 22. Сборка напольной двери 23. Температурная дверца в сборе 24. Прокладка блока отопителя 25. Сепаратор 26. Адаптер корпуса отопителя [RH] |
27. Корпус отопителя [правый]
28. Задний уплотнитель воздуховода отопителя [RH] 29. Рычаг двери [RH] 30. Рычаг сервопривода [RH] 31. Аспиратор в сборе 32. Сливной шланг 33. Нижняя крышка отопителя 34. Подузел испарителя 35. Привод контроля температуры [RH] 36. Термистор испарителя в сборе 37. Душевой канал [RH] |
