Hyundai Sonata: Процедуры ремонта привода отопителя/регулятора температуры
| осмотр |
| 1. |
Выключите зажигание.
|
| 2. |
Отсоедините разъем привода регулятора температуры.
|
| 3. |
Убедитесь, что исполнительный механизм регулирования температуры работает в
прохладное положение при подключении 12 В к клемме 3 и клемме заземления
7.
Убедитесь, что привод регулирования температуры переходит в теплое положение при обратном подключении.
[ДАТК-ЛВ]
[DATC-RH/MTC]
|
| 4. |
Подсоедините разъем исполнительного механизма контроля температуры.
|
| 5. |
Включите зажигание.
|
| 6. |
Проверьте напряжение между контактами 5 и 6.
Спецификация
[ДАТК-ЛВ]
[DATC-RH/MTC]
Он будет сообщать о текущем положении привода органам управления.
|
| 7. |
Если измеренное напряжение не соответствует спецификации,
замените на заведомо исправный исполнительный механизм регулирования температуры и проверьте
правильная эксплуатация.
|
| 8. |
Замените исполнительный механизм контроля температуры, если доказано, что с ним проблема.
|
| Диагностика с помощью GDS |
| 1. |
Система отопления, вентиляции и кондиционирования воздуха может быстро диагностировать неисправные детали с помощью системы диагностики автомобиля (GDS).
? Система диагностики (GDS) предоставляет следующую информацию.
(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.
(2) Текущие данные: проверка состояния входных/выходных данных системы.
(3) Проверка срабатывания: Проверка состояния работы системы.
(4) Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нулевой точки.
|
| 2. |
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
|
| 3. |

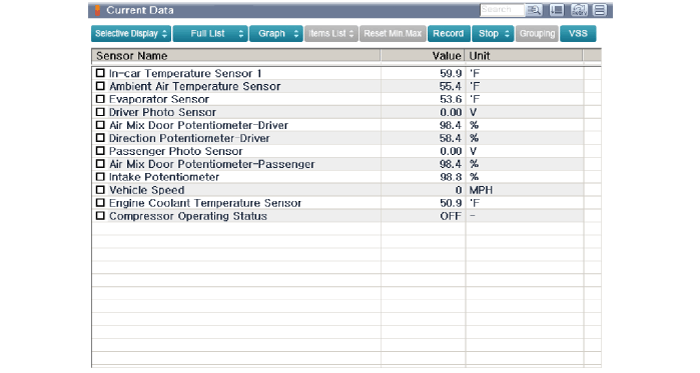

Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных.
Можно проверить входные/выходные данные для датчиков, соответствующих приводу контроля температуры.
|
| 4. |

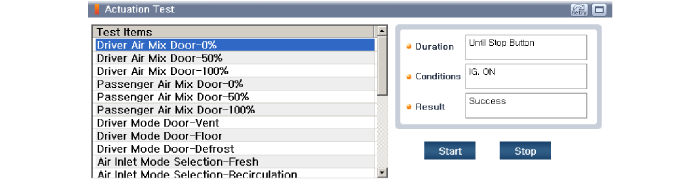

Чтобы выполнить принудительное срабатывание по входным факторам исполнительного механизма регулирования температуры, выберите "ACTUATION TEST".
|
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
|
| 3. |
Снимите душевой канал (А) со стороны водителя, предварительно ослабив винт.
|
| 4. |
Отсоедините разъем (А) и снимите
привод бокового регулятора температуры (B) после ослабления крепления
винты.
|
| 5. |
Установите в порядке, обратном снятию.
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите корпус перчаточного ящика.
(См. Кузов — «Корпус перчаточного ящика»)
|
| 3. |
Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.
|
| 4. |
Отсоедините разъем (А) и снимите переднюю панель пассажира.
привод бокового регулятора температуры (B) после ослабления крепления
винты.
|
| 5. |
Установите в порядке, обратном снятию.
|
Описание и работа исполнительного механизма контроля температуры
Описание
Привод управления температурой расположен на блоке отопителя. Он регулирует температуру следующим образом.
Сигнал от блока управления регулирует положение...
