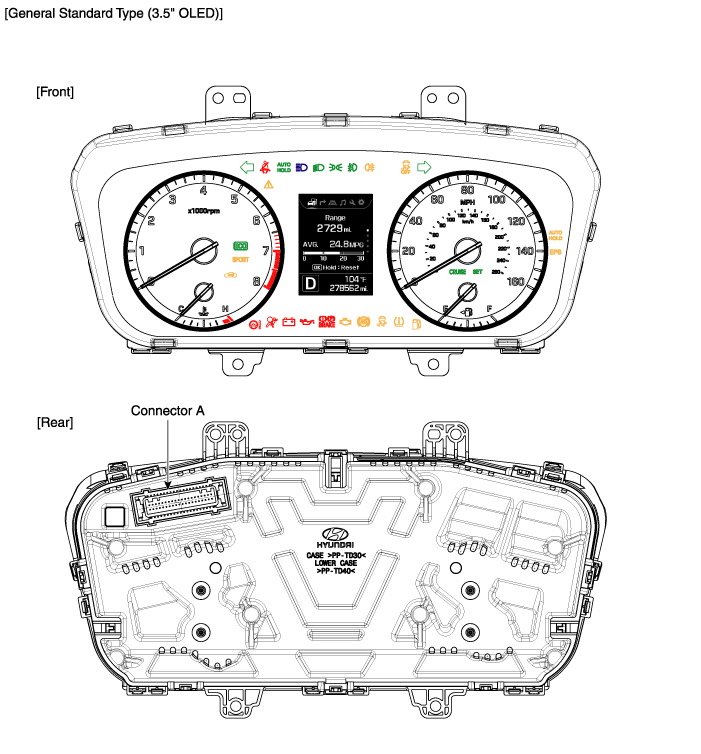

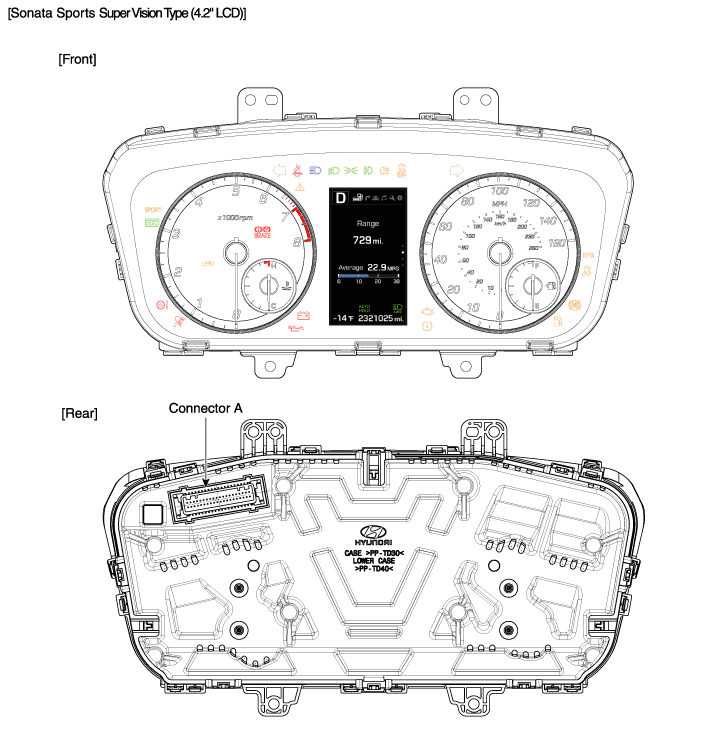

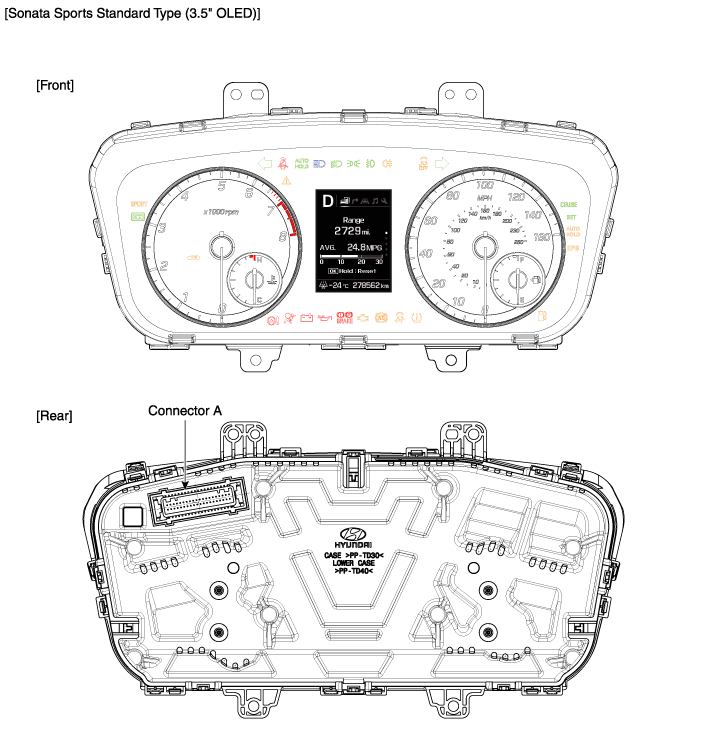

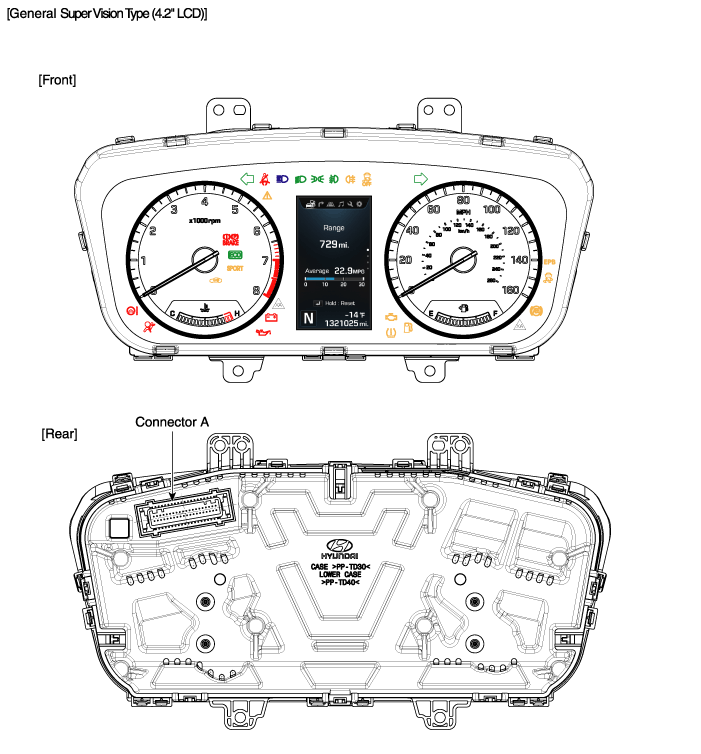

Hyundai Sonata: Индикаторы и датчики / Компоненты комбинации приборов и расположение компонентов

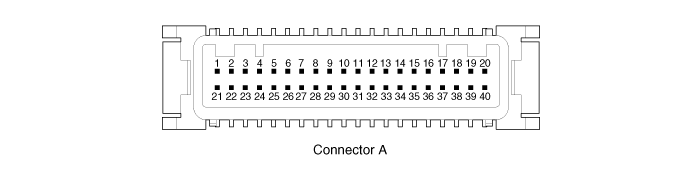

| Компоненты |
|
Нет
|
Описание
|
Нет
|
Описание
|
|
1
|
-
|
21
|
Динамик (+)
|
|
2
|
Освещение (-)
|
22
|
Динамик (+)
|
|
3
|
Переключатель реостата (вниз)_Input
|
23
|
Immobilizer_Input
|
|
4
|
Переключатель реостата (вверху)_Input
|
24
|
AT (положение «P»)
|
|
5
|
-
|
25
|
AT (положение «R»)
|
|
6
|
Переключатель давления масла_Input
|
26
|
AT (позиция «N»)
|
|
7
|
Уровень омывателя (Низкий сигнал)_Вход
|
27
|
AT (позиция «D»)
|
|
8
|
Генератор_Ввод
|
28
|
AT (положение «S»)
|
|
9
|
LDWS_Input
|
29
|
Мультимедиа-CAN (низкий)
|
|
10
|
Переключатель режима водителя_Input
|
30
|
Мультимедиа-CAN (высокий)
|
|
11
|
фиксатор
|
31
|
-
|
|
12
|
Активный переключатель ECO_Input
|
32
|
Шасси-CAN (высокий)
|
|
13
|
-
|
33
|
Шасси-CAN (низкий)
|
|
14
|
Датчик топлива (+)_Input
|
34
|
Выключатель отключения 1 (+)_вход
|
|
15
|
-
|
35
|
Выключатель отключения 2 (+)_вход
|
|
16
|
Датчик топлива (-)_Input
|
36
|
Выключатель отключения (-)_вход
|
|
17
|
Скорость автомобиля
|
37
|
ЗАЗЕМЛЕНИЕ
|
|
18
|
-
|
38
|
-
|
|
19
|
ПОДУШКА БЕЗОПАСНОСТИ (+)_Ввод
|
39
|
IGN 1
|
|
20
|
Задний фонарь_Ввод
|
40
|
Батарея (+)
|
Схема комбинации приборов
Принципиальная электрическая схема
...
