Hyundai Sonata: Размеры кузова / Салон кузовного ремонта

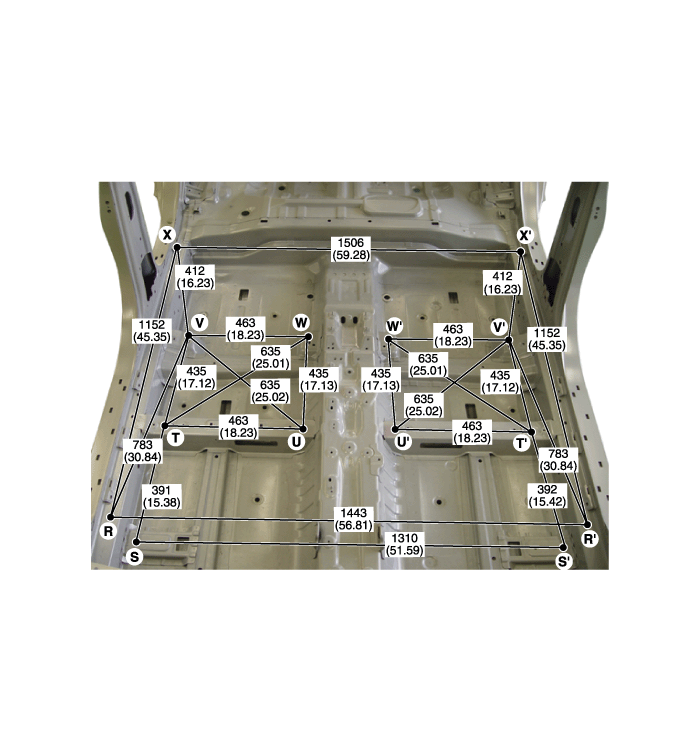

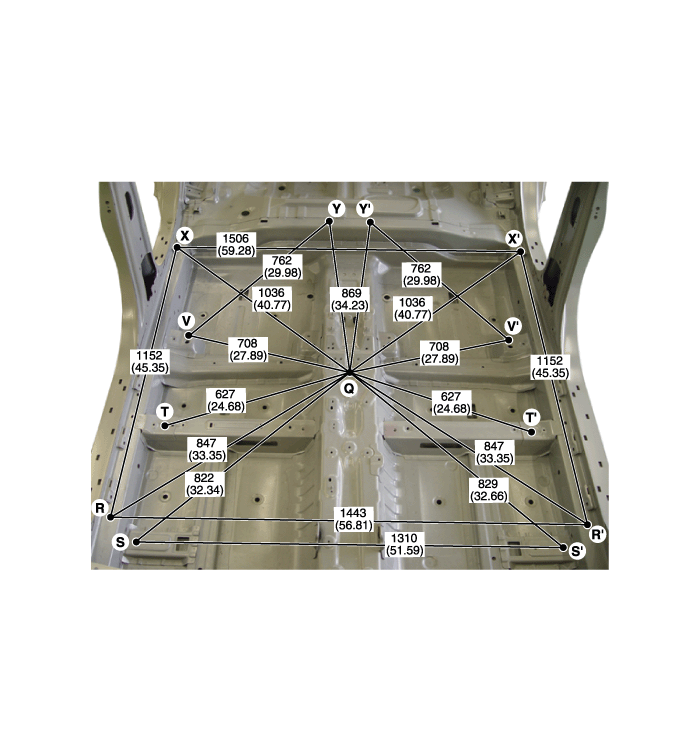

| Интерьер А |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
| Интерьер Б |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
| Интерьер С |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
| Интерьер Д |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
| Интерьер Е |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
| Интерьер F |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Отверстие для инструмента в верхней части удлинителя передней стойки (O7)
|
Отверстие для крепления шторки безопасности (O6.6)
|
Отверстие для крепления шторки безопасности (O6.6)
|
|
|
|
|
|
Отверстие для крепления поперечины капота (O9)
|
Монтажное отверстие боковой обшивки капота (O8.4)
|
Отверстие для крепления ограничителя передней двери (O13)
|
|
|
|
|
|
Отверстие для крепления шторки безопасности (O6.6)
|
Верхнее крепежное отверстие регулятора высоты ремня безопасности (O16)
|
Монтажное отверстие преднатяжителя ремня безопасности (O14)
|
|
|
|
|
|
Отверстие для крепления ограничителя задней двери (O13)
|
Отверстие для крепления шторки безопасности (O6.6)
|
Отверстие крепления обшивки задней стойки (O6.6)
|
|
|
|
|
|
Отверстие крепления фиксатора задней двери (O13)
|
Инструментальное отверстие внутренней нижней панели в четверть (O16)
|
Инструментальное отверстие внутренней панели четверти (O6.6)
|
|
|
|
|
|
Инструментальное отверстие в четверти внутренней панели (O7)
|
Инструментальное отверстие в четверти внутренней панели (O7)
|
Инструментальное отверстие в центральной панели пола (O9)
|
|
|
|
|
|
Отверстие для внутреннего усиления бокового порога (O7)
|
Инструментальное отверстие передней ступеньки (O10)
|
Отверстие для крепления переднего сиденья (O13)
|
|
|
|
|
|
Отверстие для крепления переднего сиденья (O11)
|
Отверстие для крепления переднего сиденья (O11)
|
Отверстие для крепления переднего сиденья (O11)
|
|
|
|
|
|
Центральный угол порога
|
Инструментальное отверстие в задней панели пола (O15)
|
Отверстие для крепления заднего сиденья (O18)
|
|
|
|
|
|
Инструментальное отверстие внутренней панели четверти (O6.6)
|
Инструментальное отверстие внутренней нижней панели в четверть (O5.5)
|
Отверстие для расширения заднего пола (O8)
|
|
|
|
|
|
Отверстие для расширения заднего пола (O8)
|
Монтажное отверстие в задней панели пола (O14)
|
Монтажное отверстие в задней панели пола (O14)
|
|
|
|
|
|
Монтажное отверстие в задней панели пола (O13)
|
Монтажное отверстие задней поперечной обивки (O8.4)
|
|
Боковой кузов Ремонт кузова

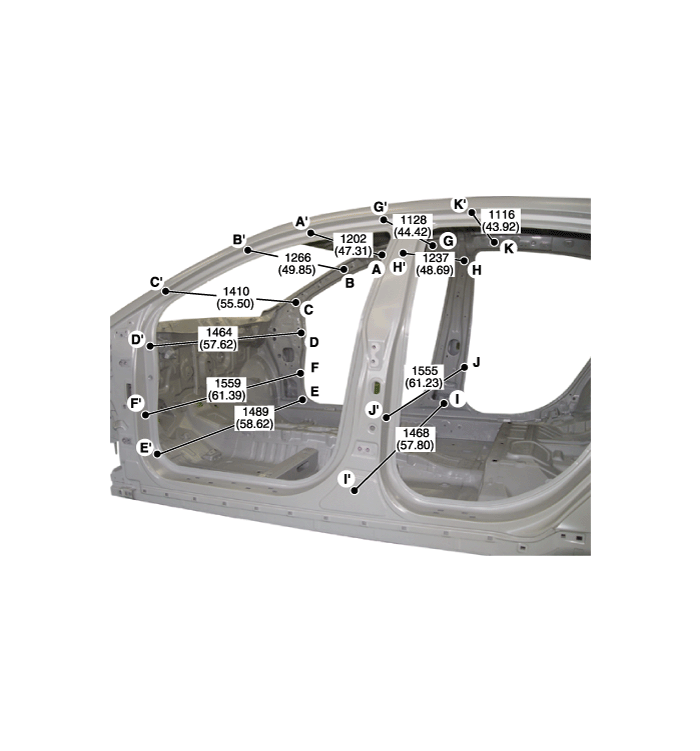

Боковой корпус А
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]

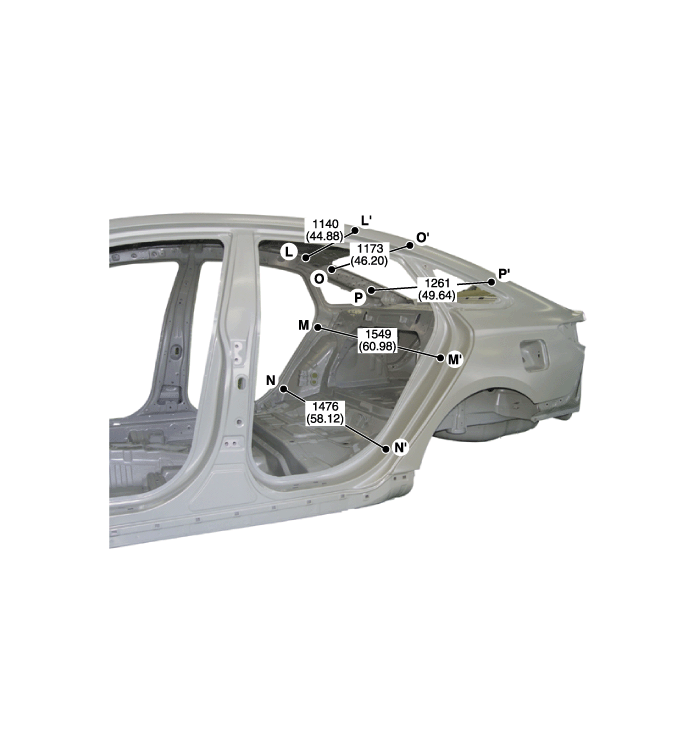

Боковой корпус Б
* Размеры, указанные на этом рисунке, являются фактическими...

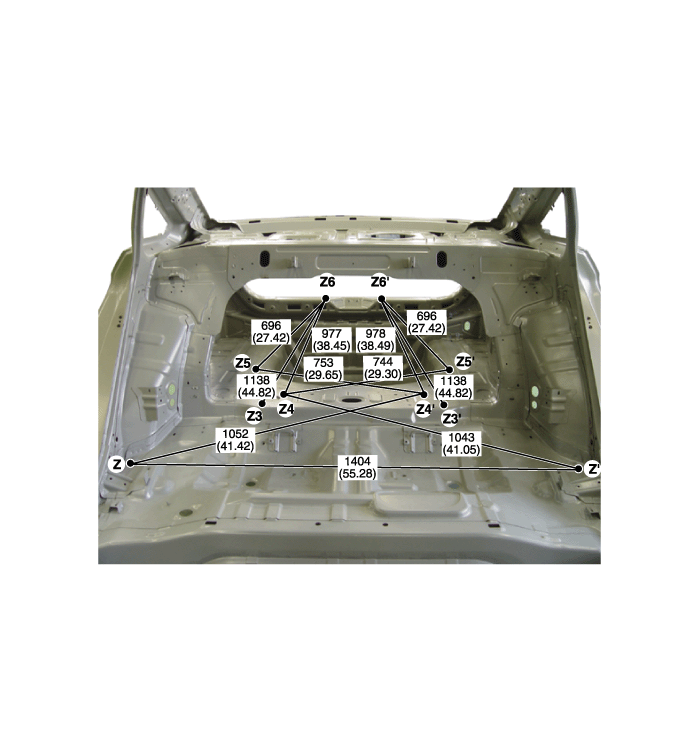

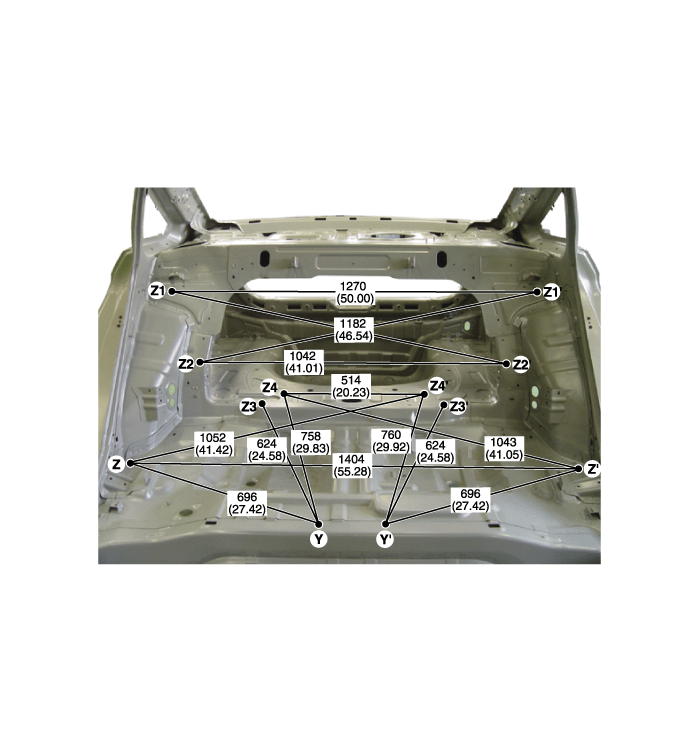

Ремонт задней части кузова
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Задний угол боковой наружной панелиЗадний угол боковой наружной панелиЗадний угол боковой наружной панелиЗадняя панель ...
