Hyundai Sonata: Размеры кузова / Кузовной ремонт

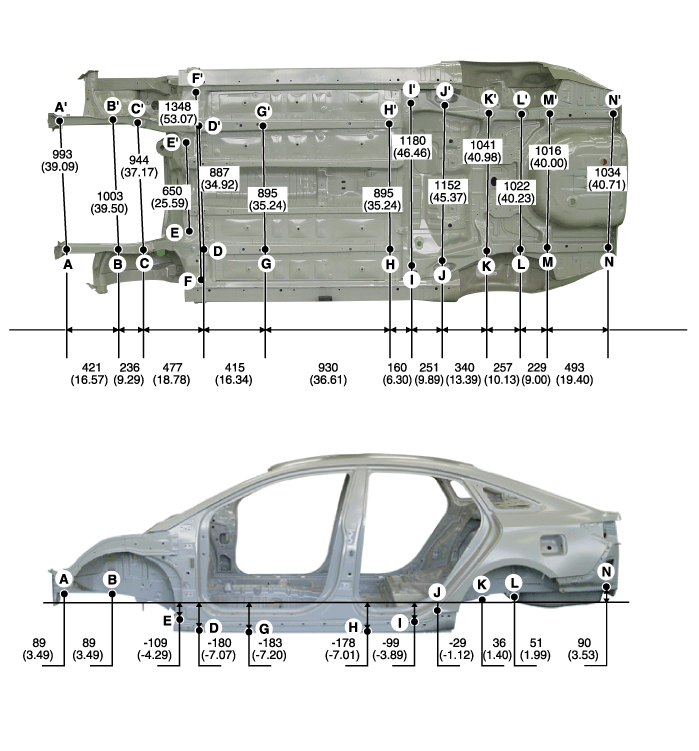

| Проекционные размеры |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

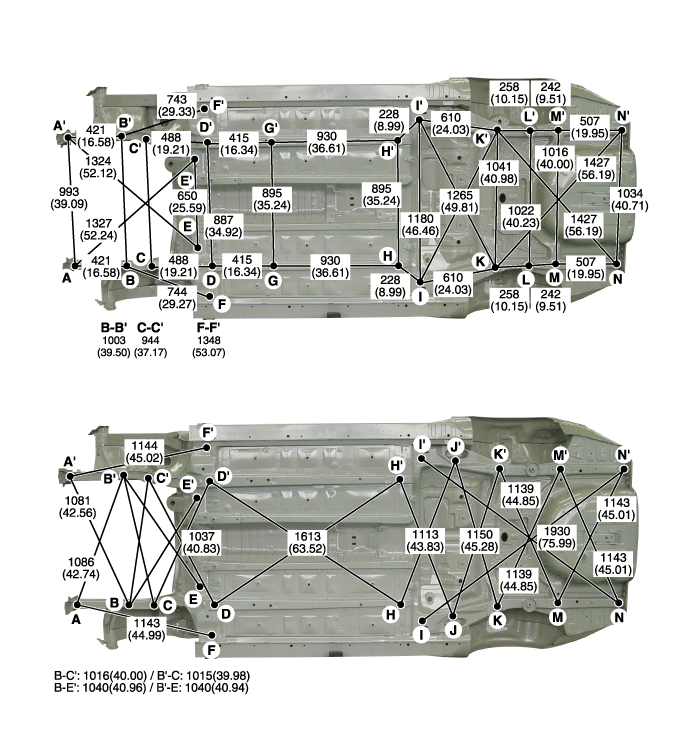

| Фактические размеры измерений |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Инструментальное отверстие переднего лонжерона (O25)
|
Отверстие для крепления боковой крышки (O9)
|
Болт крепления переднего подрамника
|
|
|
|
|
|
Инструментальное отверстие центрального лонжерона пола (O11)
|
Инструментальное отверстие центрального лонжерона пола (O16)
|
Монтажное отверстие под крышкой пола (O6.6)
|
|
|
|
|
|
Инструментальное отверстие центрального лонжерона пола (O20)
|
Инструментальное отверстие центрального лонжерона пола (O20)
|
Инструментальное отверстие центрального лонжерона пола (O20)
|
|
|
|
|
|
Инструментальное отверстие заднего лонжерона пола (O10)
|
Отверстие для крепления заднего продольного рычага (O19)
|
Отверстие крепления заднего подрамника (O22)
|
|
|
|
|
|
Отверстие для крепления пружины задней подвески (O17)
|
Труба крепления заднего подрамника
|
Труба крепления заднего подрамника
|
|
|
||
|
Инструментальное отверстие заднего лонжерона пола (O20)
|
|
|
Ремонт задней части кузова
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Задний угол боковой наружной панелиЗадний угол боковой наружной панелиЗадний угол боковой наружной панелиЗадняя панель ...
Ремонт кузова поперечины
Передняя поперечина
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
Задняя поперечина
* Эти размеры, указанные на этом рисунке, действительны ...
