Hyundai Sonata: Размеры кузова / Боковой кузов Кузовной ремонт

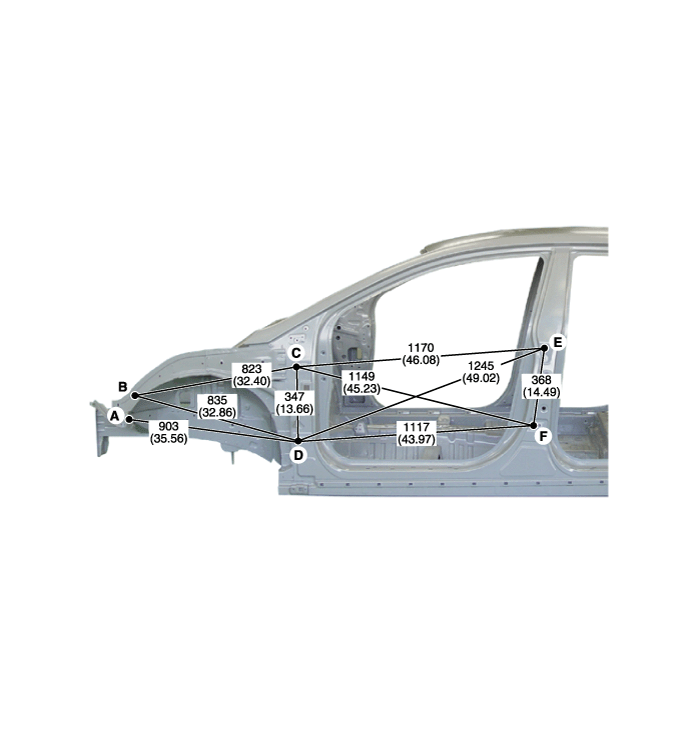

| Боковой корпус А |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|

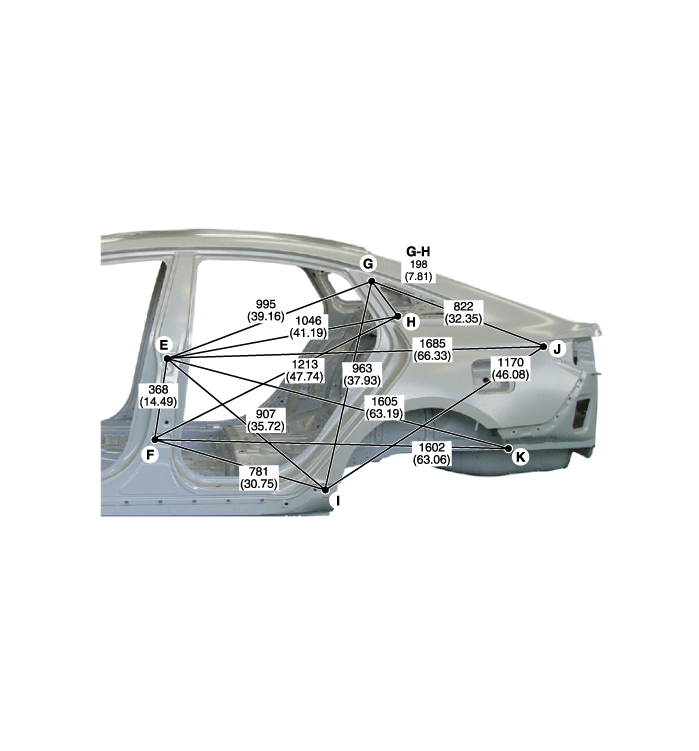

| Боковой корпус Б |
|
* Эти размеры, указанные на этом рисунке, являются фактическими размерами. [Единица измерения: мм (дюймы)]
|
|
|
|
|
|
Инструментальное отверстие фартука крыла (O7)
|
Инструментальное отверстие панели фартука крыла (O7)
|
Крепежное отверстие верхней петли передней двери (O13)
|
|
|
|
|
|
Крепежное отверстие нижней петли передней двери (O13)
|
Крепежное отверстие верхней петли задней двери (O13)
|
Крепежное отверстие нижней петли задней двери (O13)
|
|
|
|
|
|
Инструментальное отверстие в четверти панели (O14)
|
Крепежное отверстие для неподвижного стекла на четверть (O5.4)
|
Отверстие под инструмент в молдинге бокового порога (12X16)
|
|
|
|
|
|
Отверстие крепления корпуса заднего комбинированного фонаря (O6)
|
Инструментальное отверстие в четверти панели (O14)
|
|
