Hyundai Sonata: SRSCM / Датчик классификации пассажиров (OCS) Процедуры ремонта

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Сдержанность / SRSCM / Датчик классификации пассажиров (OCS) Процедуры ремонта

Удаление
ЭБУ OCS
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
2.
Снимите переднее пассажирское сиденье в сборе.
(См. Кузов — «Переднее сиденье в сборе»)
3.
Отсоедините разъем ЭБУ OCS (А).

4.
Снимите болты крепления OCS (B).

OCS коврик
1.
Отсоедините отрицательный кабель аккумуляторной батареи и подождите не менее трех минут перед началом работы.
2.
Снимите переднее пассажирское сиденье в сборе.
(См. Кузов — «Переднее сиденье в сборе»)
3.
Отсоедините разъем ЭБУ OCS.
4.
Снимите подушку переднего сиденья в сборе.
(См. Кузов — «Чехол подушки переднего сиденья»)
Монтаж
ЭБУ OCS
1.
Установите ЭБУ OCS на направляющую переднего сиденья в сборе.
2.
Подсоедините разъем ЭБУ OCS.
3.
Установите переднее пассажирское сиденье в сборе.
(См. Кузов — «Переднее сиденье в сборе»)
4.
Подсоедините отрицательный кабель аккумуляторной батареи.
5.
После установки OCS проверьте правильность работы системы.
•
Включите зажигание, индикатор SRS должен загореться примерно на шесть секунд, а затем погаснуть.
•
Контрольная лампа включится на 4 секунды и погаснет в течение 3 секунд. По истечении 7 секунд он должен оставаться выключенным, если OCS не не требуют подавления, а подушка безопасности пассажира включена.
•
Обязательно выполните обнуление OCS с помощью GDS после замены подушки сиденья с OCS.
Процедура отдыха OCS
Вы должны выполнить процедуру сброса OCS после обслуживания или замена почти всей части пассажирского сиденья. (Не включены полные сиденье в сборе)
1.
Зажигание «ВЫКЛ», подключить ГРС.
2.

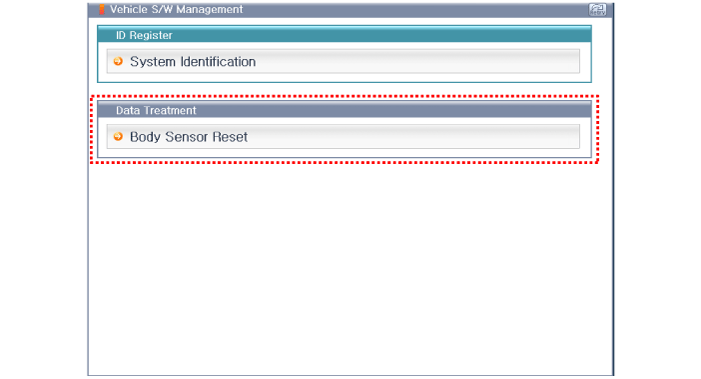

Включить зажигание и выключить двигатель, выбрать систему подушек безопасности и режим «Сброс датчиков кузова».

3.

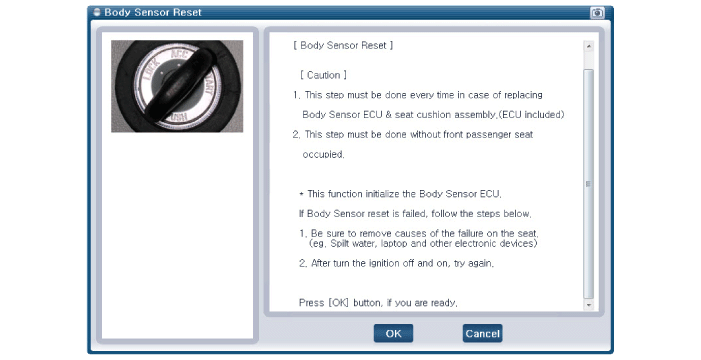

GDS покажет два шага функции сброса OCS.
(1)
Сотрите диагностические коды OCS.
(2)
Инициализация ОКС.

Этот шаг необходимо выполнять, когда сиденье переднего пассажира пусто.
4.

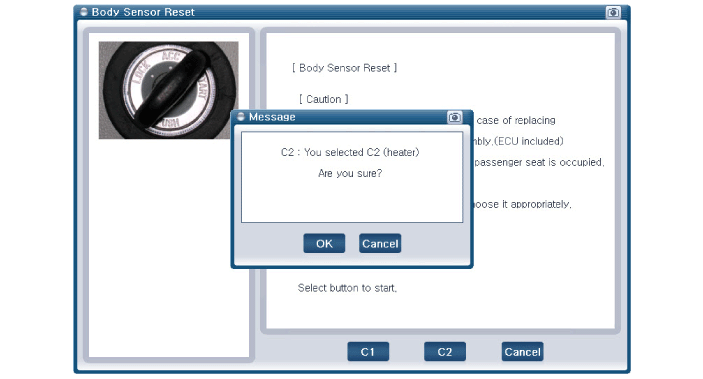

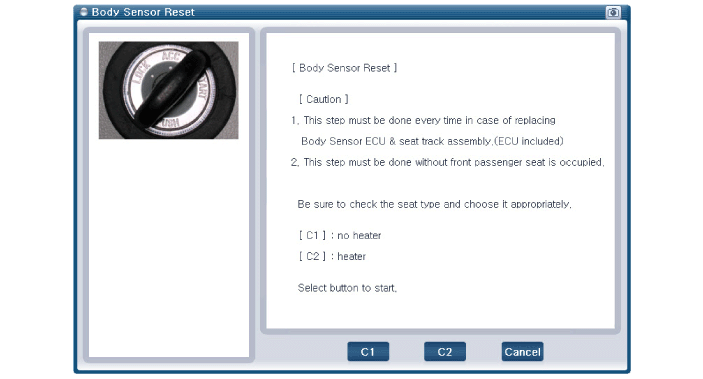

Выберите конфигурацию продукта.
(1)
C1 : Без нагревателя
(2)
C2 : Нагреватель

Перед запуском процесса OCS Rest проверьте правильность конфигурации сиденья на реальном автомобиле.
Если вы видите центральную консоль, вы можете найти различные кнопки для каждого типа конфигурации сиденья. (См. ниже картина)

1.
Ручной тип

2.
Двойной тип

5.
Будет выполнена процедура инициализации OCS.
C1 : Нет сброса типа нагревателя

C2 : Сброс типа обогревателя (включая охлаждающее сиденье)

Сотрите диагностические коды SRSCM после завершения сброса OCS.
Код неисправности
Кодовое имя
Описание
B1763
Дефект ЭБУ
1.
Сброс (установка калибровки) не завершен
2.
ЭБУ поврежден от физической нагрузки
B1764
Дефект МАТ
1.
Мат и ЭБУ не связаны.
2.
Коврик поврежден от физической нагрузки.
B1767
Алгоритм отключения
1.
Слишком большая влажность.
B1111
Напряжение IGN высокое
1.
Напряжение IGN высокое.
B1112
Низкое напряжение IGN
1.
Низкое напряжение IGN.
B1603
CAN-шина отключена
1.
CAN-шина не работает.
B1697
Ошибка связи АБУ
1.
CAN-шина не работает.
2.
АКУ не работает.
