Сдержанность
Схематические диаграммы
Место в руководстве: Сдержанность
~2мин чтения

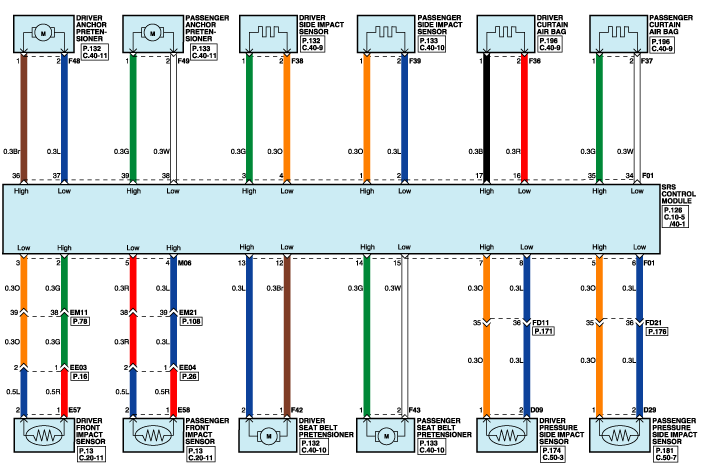

Принципиальная схема (1)

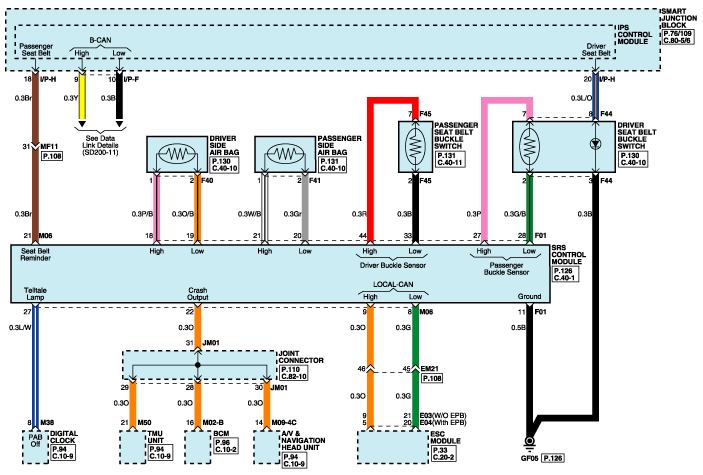

Принципиальная схема (2)

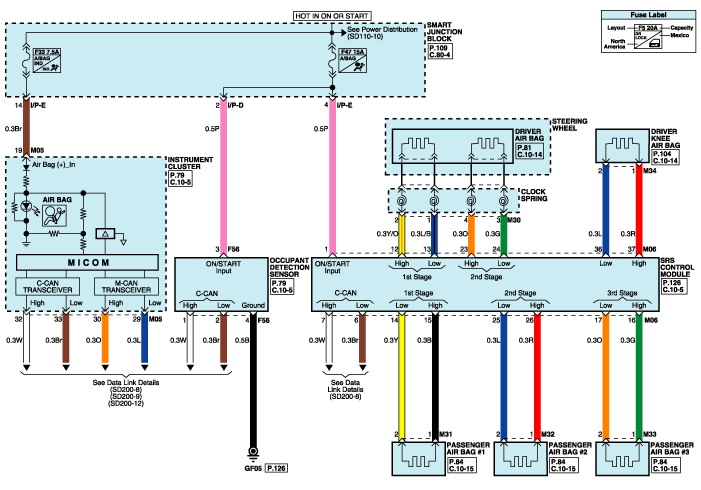

Принципиальная схема (3)

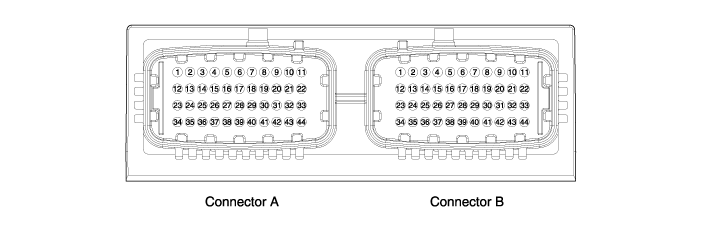

Терминал разъема SRSCM
| Приколоть | Функция (разъем А) | Приколоть | Функция (разъем B) |
| А1 | ИГН-1 | Б1 | Датчик бокового удара спереди, пассажир-высокий (+) |
| А2 | Датчик лобового столкновения с водителем-высокий (+) | Би 2 | Датчик бокового удара спереди, пассажир-низкий (-) |
| А3 | Датчик лобового столкновения с водителем-Низкий (-) | Б3 | Датчик бокового удара спереди, Driver-High (+) |
| А4 | Датчик лобового столкновения пассажир-высокий (+) | В4 | Передний датчик бокового удара, Driver-Low (-) |
| А5 | Датчик фронтального удара пассажира-Низкий (-) | В5 | Давление датчика бокового удара пассажира-Высокое (+) |
| А6 | C-CAN ACU к автомобилю-низкий (-) | В6 | Давление датчика бокового удара пассажира-низкое (-) |
| А7 | C-CAN ACU к Vehicle-High (+) | В7 | Давление датчика бокового удара водителя-высокое (+) |
| А8 | Локальный CAN IMU на ESC-Low (-) | В8 | Давление в датчике бокового удара водителя — низкое (-) |
| А9 | Локальный CAN IMU на ESC-High (+) | В9 | - |
| А10 | - | В10 | - |
| А11 | - | B11 | Земля |
| А12 | Подушка безопасности водителя 1-я ступень-высокая (+) | В12 | Передний натяжитель натяжителя, Driver-Low (-) |
| А13 | Подушка безопасности водителя 1-я ступень-низкая (-) | Б13 | Втягивающий натяжитель переднего сиденья, Driver-High (+) |
| А14 | Подушка безопасности пассажира 1-я ступень-низкая (-) | B14 | Втягивающий натяжитель переднего пассажира-высокий (+) |
| А15 | Подушка безопасности пассажира 1-я ступень-Высокая(+) | В15 | Втягивающий натяжитель переднего пассажира-низкий (-) |
| А16 | Активная вентиляция подушки безопасности пассажира-высокая (+) | Б16 | Шторка безопасности водителя-низкая (-) |
| А17 | Вентиляция активной подушки безопасности пассажира — низкий уровень (-) | Б17 | Шторка безопасности водителя-высокая (+) |
| А18 | - | Б18 | Передняя боковая подушка безопасности водителя-высокая (+) |
| А19 | - | Б19 | Боковая подушка безопасности передняя, водитель-Низкая (-) |
| А20 | - | Б20 | Боковая подушка безопасности переднего пассажира-Low (-) |
| А21 | Напоминание о ремнях безопасности | Б21 | Боковая подушка безопасности переднего пассажира-высокая (+) |
| А22 | Вывод сбоя | Б22 | - |
| А23 | Подушка безопасности водителя 2-я ступень-высокая (+) | Б23 | - |
| А24 | Подушка безопасности водителя 2-я ступень-Низкая (-) | Б24 | - |
| А25 | Подушка безопасности пассажира 2-я ступень-низкая (-) | Б25 | - |
| А26 | Подушка безопасности пассажира 2-я ступень-Высокая (+) | Б26 | - |
| А27 | Лампа отключения подушки безопасности пассажира (контрольная лампа) | Б27 | Датчик замка ремня безопасности спереди, Driver-High (+) |
| А28 | - | Б28 | Передний датчик замка ремня безопасности, Driver-Low(-) |
| А29 | - | Б29 | - |
| А30 | - | Б30 | - |
| А31 | - | Б31 | - |
| А32 | - | B32 | - |
| А33 | - | Б33 | Датчик замка ремня безопасности спереди, пассажир-низкий (-) |
| А34 | - | B34 | Шторка безопасности пассажира-низкая (-) |
| А35 | - | Б35 | Шторка безопасности пассажира-Высокая (+) |
| А36 | Коленная подушка безопасности водителя-низкая (-) | Б36 | Водитель преднатяжителя якоря-высокий (+) |
| А37 | Коленная подушка безопасности водителя-высокая (+) | Б37 | Привод преднатяжителя якоря — низкий (-) |
| А38 | - | Б38 | Преднатяжитель якоря пассажира-Низкий (-) |
| А39 | - | Б39 | Преднатяжитель якоря пассажир-высокий (+) |
| А40 | - | B40 | - |
| А41 | - | B41 | - |
| А42 | - | B42 | - |
| А43 | - | B43 | - |
| А44 | - | B44 | Датчик замка ремня безопасности передний, пассажир-высокий (-) |
