Процедуры ремонта модуля дверного замка с электроприводом

осмотр

Оберните защитной лентой инструмент для разборки с помощью отвертки или съемника. Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом.

Проверка модуля замка передней двери

1. 1
   Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)
2. 2
   Снимите модуль передней двери. (См. Кузов — «Модуль передней двери»)
3. 3
   Отсоедините разъем от привода.



   Нет	Информация о выводе
   	левый	Правая сторона
   1	AJAR-переключатель	Мотор 2
   2	COM	Мотор 1
   3	Переключатель блокировки/разблокировки	-
   4	Переключатель блокировки клавиш	Переключатель разблокировки ключа
   5	Переключатель разблокировки ключа	Переключатель блокировки клавиш
   6	-	Переключатель блокировки/разблокировки
   7	Мотор 1	COM
   8	Мотор 2	переключатель AJAR

4. 4
   Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.





5. 5
   Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)
6. 6
   Снимите модуль задней двери. (См. Кузов — «Модуль задней двери»)
7. 7
   Отсоедините разъемы от привода.



   Нет	Информация о выводе
   	левый	Правая сторона
   1	AJAR-переключатель	Мотор 2
   2	COM	Мотор 1
   3	Переключатель блокировки/разблокировки	-
   4	-	-
   5	-	-
   6	-	Переключатель блокировки/разблокировки
   7	Мотор 1	COM
   8	Мотор 2	AJAR-переключатель

8. 8
   Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.





9. 9
   Снимите обивку крышки багажника. (См. Кузов — «Отделка крышки багажника»)
10. 10

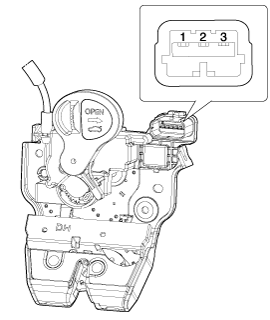

    Отсоедините разъем от привода



11. 11
    Проверьте работу привода, подключив питание и массу. согласно табл. Чтобы предотвратить повреждение привода, используйте батарею. напряжение только на мгновение.





12. 12
    При проверке багажника автомобиля мощность варианта питания относится к модулю багажника.
13. 13
    Отсоедините отрицательные (-) клеммы аккумуляторной батареи.
14. 14
    Снимите обшивку крышки багажника (См. Кузов — «Отделка крышки багажника»)
15. 15
    Отсоедините разъем узла переключателя открытия багажника (А).



16. 16
    Проверьте целостность цепи между клеммами в полузамкнутом состоянии в соответствии с таблицей.



17. 17
    Отсоедините разъем (А).



18. 18
    Проверьте целостность цепи между клеммами и массой в соответствии с таблицей. (См. Кузов — «Защелка капота»)



Проверка модуля замка задней двери Проверка модуля замка задней двери Переключатель открытия багажника Выключатель капота
