Процедуры ремонта выключателя дверного замка с электроприводом

осмотр

1. 1
   Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS). Система диагностики (GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка кода неисправности (DTC) и отображения
   2. Текущие данные: проверка состояния входных/выходных данных системы.
   3. Проверка срабатывания: Проверка состояния работы системы
   4. Дополнительные функции: другие элементы управления, такие как опция системы и нулевая точка
2. 2
   Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3. 3
   Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить сиденье водителя или модуль двери помощника (DDM/ADM).
4. 4

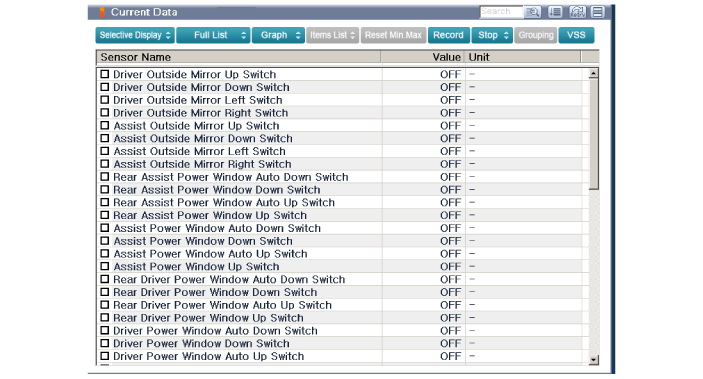

   Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья водителя или двери помощника (DDM/ADM).



5. 5
   Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».

Удаление

Будьте осторожны, чтобы не поцарапать обивку двери и другие детали. Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом.

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)
3. 3
   Снимите узел переключателя электрического стеклоподъемника, отсоединив монтажные зажимы.





   Замените все поврежденные клипсы.

Монтаж

1. 1
   Установите переключатель стеклоподъемника в сборе.
2. 2
   Установите обшивку передней двери после подключения разъема.
3. 3
   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
