Hyundai Sonata: Процедуры ремонта задней двери / модуля задней двери

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Кузов (внутри и снаружи) / Задняя дверь / Процедуры ремонта модуля задней двери

Замена
1.
Снимите стекло задней двери.
(См. Задняя дверь — «Окно задней двери»)
2.
Снимите наружную ручку задней двери.
(См. Задняя дверь — «Внешняя ручка задней двери»)
3.
Ослабьте болт крепления основания наружной ручки задней двери (А).

4.
Ослабив крепежный болт и гайки, снимите желоб задней двери (А).
Момент затяжки :
Болт: 6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
Гайка: 3,9 ~ 5,9 Н·м (0,4 ~ 0,6 кгс·м, 2,9 ~ 4,3 фунт-фут)

5.

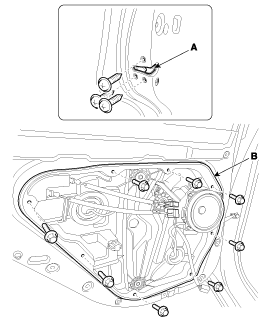

Ослабьте крепежные винты защелки задней двери (А).
6.
Ослабив крепежные болты, снимите модуль задней двери (В).
Момент затяжки :
Болт: 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)
Винт: 6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)

7.
Отсоедините разъемы и жгут проводов модуля передней двери (А).

8.
Снимите замок задней двери в сборе.
(См. Передняя дверь — «Защелка задней двери»)
9.
Снимите задний динамик.
(См. Электрическая система кузова — «Динамики»)
10.
Снимите мотор заднего стеклоподъемника.
(См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)
11.
Установите в порядке, обратном снятию.
•
Область целых частей должна быть смазана достаточным количеством смазки.
•
Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен.
•
Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.
Компоненты модуля задней двери и расположение компонентов
Расположение компонента 1. Модуль задней двери ...
Компоненты внешней ручки задней двери и расположение компонентов
Расположение компонента 1. Наружная ручка задней двери ...
