Hyundai Sonata: Задняя дверь / Процедуры ремонта

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Кузов (внутри и снаружи) / Задняя дверь / Процедуры ремонта

Корректирование
Регулировка стекла
•
Проверьте направляющие стекла на наличие повреждений или износа и при необходимости замените их.
1.
Снимите обивку задней двери.
(См. Задняя дверь — «Облицовка задней двери»)
2.
Снимите заглушку отверстия крепления стекла задней двери (А).
3.
Осторожно сдвиньте стекло передней двери (B), пока не станут видны болты крепления стекла, затем ослабьте их.

4.
Убедитесь, что стекло движется плавно.
Регулировка дверной защелки
1.
Снимите заднюю крышку фиксатора.
2.
Ослабьте болты (А) ровно настолько, чтобы язычок сдвинулся.
Момент затяжки :
(B): 16,7 ~ 21,6 Н·м (1,7 ~ 2,2 кгс·м, 12,3 ~ 15,9 фунт-фут)

3.
Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.
4.
Удерживая внешнюю ручку, прижмите дверь к кузову. чтобы быть уверенным, что ответная планка допускает посадку заподлицо. Если дверь защелкивается правильно, затяните винты и перепроверьте.

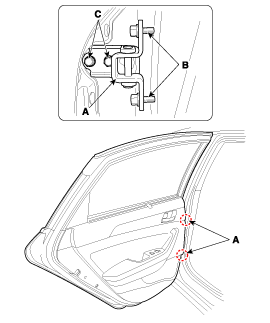

Регулировка положения двери
•
После установки двери проверьте прилегание заподлицо с прилегающие панели кузова, затем проверьте равные зазоры между передними, задними, дно, кромки дверей и кузов. Убедитесь, что дверца и края кузова параллельны. Перед регулировкой замените крепежные болты.
1.
Убедитесь, что края двери и корпуса параллельны.

2.
При регулировке дверей поставьте автомобиль на твердую ровную поверхность.
3.
Отрегулируйте на петлях (A):
А.
Слегка ослабьте болты крепления дверцы и перемещайте дверцу внутрь или наружу, пока она не выровняется с кузовом.
Б.
Слегка ослабьте болты крепления петли и сдвиньте дверь вперед или назад, вверх или вниз, чтобы выровнять зазоры.
С.
Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.
Момент затяжки :
(B): 21,6 ~ 26,5 Н·м (2,2 ~ 2,7 кгс·м, 15,9 ~ 19,5 фунт-фут)
(C): 37,3 ~ 41,2 Н·м (3,8 ~ 4,2 кгс·м, 27,5 ~ 30,4 фунт-фут)

4.
Смажьте шарнирные части шарниров, указанные стрелками.
5.
Проверьте наличие утечек воды.
Компоненты и расположение компонентов
Компоненты 1. Заглушка внутренней ручки задней двери2. Заглушка задней двери3. Обшивка задней двери4. Модуль задней двери5. Ремень задней двери внутри уплотнителя6. Панель задней двери7. Ремень задней двери снаружи уплотнителя8. ...
Компоненты обивки задней двери и расположение компонентов
Расположение компонента 1. Обшивка задней двери ...
