Hyundai Sonata: система DCT (коробка передач с двойным сцеплением) / инструменты для специального обслуживания
Hyundai Sonata LF 2014-2019 Руководство по ремонту
/
Система DCT (трансмиссия с двойным сцеплением)
/ Специальные сервисные инструменты
| Специальные сервисные инструменты |
|
Инструмент
(Номер и имя) |
Иллюстрация
|
Использовать
|
|
09200-3N000
Крепление опоры двигателя (Луч) |
|
Снятие и установка коробки передач.
Используйте эту балку (SST №: 09200-3N000) с опорой (SST №: 09200-2S000). ?Разрешение на работу с 09200-38001. ?См. приведенный ниже чертеж узла крепления опоры двигателя. |
|
09200-2С000
Крепление опоры двигателя (Сторонник) |
|
Снятие и установка коробки передач.
Используйте эту балку (SST №: 09200-38001/3N000) с опорой (SST №: 09200-2S000). ?См. приведенный ниже чертеж узла крепления опоры двигателя. |
|
09430-C1190
Установщик сальника |
|
Установка сальника дифференциала в картер коробки передач и со стороны картера.
[Использование с стержнем (SST № 09231-H1100)] |
|
09231-H1100
Бар |
|
Установка сальника дифференциала в картер коробки передач и со стороны картера.
[Использование с приспособлением для установки сальника (SST No.:09430-C1190)] |
|
09480-А3800
Нейтральный фиксированный штифт переключателя ингибитора |
|
При установке рычага ручного управления на переключатель блокировки, используется для выравнивания нейтрального положения.
|
|
09430-C1180
Съемник двойного сцепления |
|
Используется для снятия узла двойного сцепления.
|
|
09430-2А240
Установщик двойного сцепления |
|
Используется для установки двойного сцепления в сборе.
|
|
09430-C1300
Инструмент компенсации износа сцепления |
|
Используется для регулировки привода сцепления.
Используется с приспособлением для регулировки привода сцепления (09430-C1302) |
|
09430-C1302
Приспособление для фиксации привода и инструмент для сброса вала двигателя |
|
Используется для регулировки привода сцепления.
Используется с регулятором привода сцепления (09430-C1300) |
|
09430-А5100
Фиксатор вилки включения сцепления |
|
Используется для снятия привода сцепления в сборе.
|

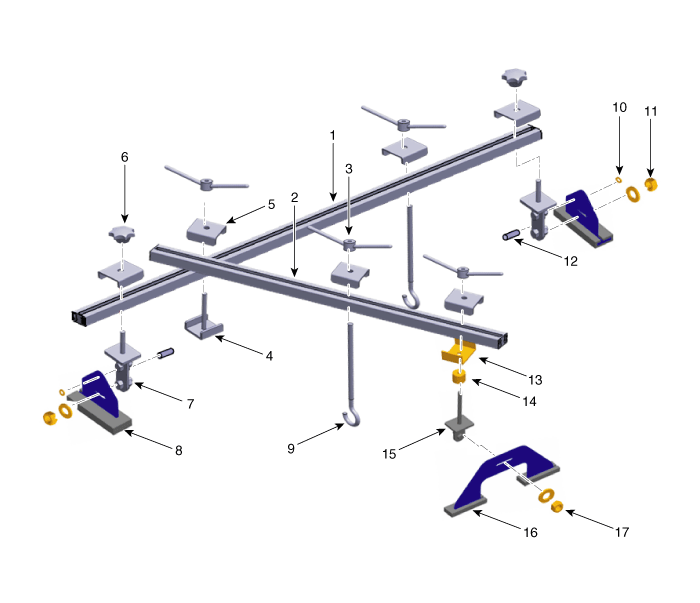

? Чертеж сборки специального инструмента крепления опоры двигателя
|
1. 09200-3N000(основной стержень)
2. 09200-3N000(Подбар) 3. 09200-3N000(Ручка) 4. 09200-3Н000(Пробка) 5. 09200-3Н000(Пробка) 6. 09200-3N000(Ручка) 7. 09200-3N000 (адаптер) 8. 09200-2С000(Поддержка) 9. 09200-3Н000(Подвеска) |
10. 09200-3N000(Клип)
11. 09200-3N000(Гайка) 12. 09200-3N000(штифт) 13. 09200-2С000(Пробка) 14. 09200-2С000(Проставка) 15. 09200-2S000(Переходник) 16. 09200-2S000(Поддержка) 17. 09200-2С000(Гайка) |
Технические характеристики
Технические характеристики
Тип трансмиссииD7UF1Тип двигателяБензин 1.6 T-GDIТрансмиссионная жидкостьКоличество1,9 ~ 2,0 лСпециальная смазкаAPI Service GL-4, SAE 70W• Рекомендуемое масло
-
ОБОЛОЧКА: SPIRAX S6 GHME 7 ...
Поиск неисправностей
Поиск неисправностей
Признак неисправностиВероятная причинаУстранение Отображается контрольная лампа "E"(Движение возможно только с 1/R передачей)Не выполнено обучение DCTВыполните процедуру обучения DCT вручную.Невозможно ...
