Hyundai Sonata: система запуска / компоненты стартера и расположение компонентов

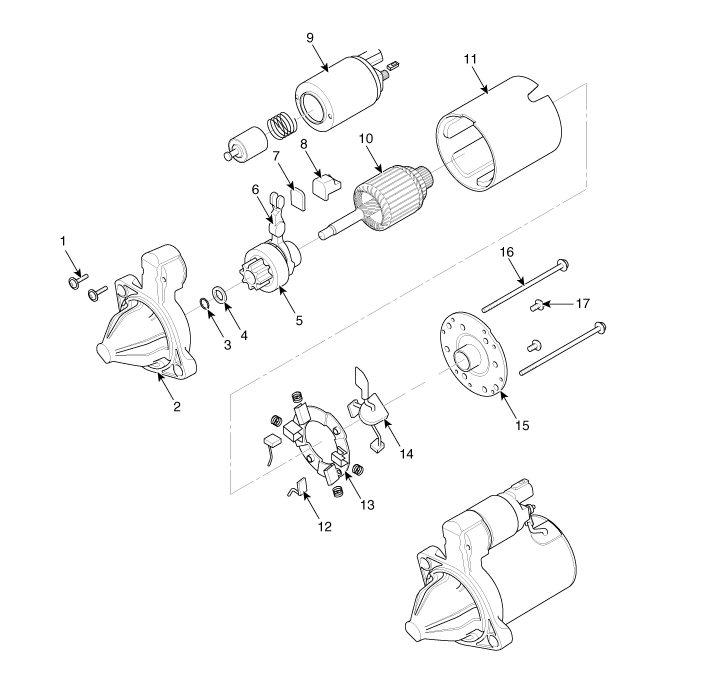

| Компоненты |
|
1. Винт
2. Передний корпус 3. Стопорное кольцо 4. Пробка 5. Обгонная муфта 6. Рычаг |
7. Рычажная пластина
8. Набивка рычага 9. Магнитный переключатель в сборе 10. Сборка арматуры 11. Хомут в сборе 12. Кисть (-) |
13. Щеткодержатель
14. Кисть (+) 15. Задний кронштейн 16. Сквозной болт 17. Винт |
Технические характеристики стартера
Спецификация
ПозицияХарактеристикиНоминальное напряжение12 В, 0,9 кВтКоличество зубьев шестерни10Производительность[Холостой ход, 11,5 В]АмперМакс. 60 AСкоростьМин. 5500 об/мин
...
Схемы стартера
Принципиальная электрическая схема
...
