Принципиальные схемы приемника TPMS

Место в руководстве: Подвесная система
Общая информация — 9Механическая система двигателя — 90Электрическая система двигателя — 58Система контроля выбросов — 24Управление двигателем/топливная система — 114Карданный вал и ось — 15Подвесная система — 35Рулевая система — 19Сдержанность — 50Тормозная система — 54Кузов (внутри и снаружи) — 213Электрическая система кузова — 241Отопление, вентиляция, кондиционирование — 56Система DCT (трансмиссия с двойным сцеплением) — 52
~1мин чтения

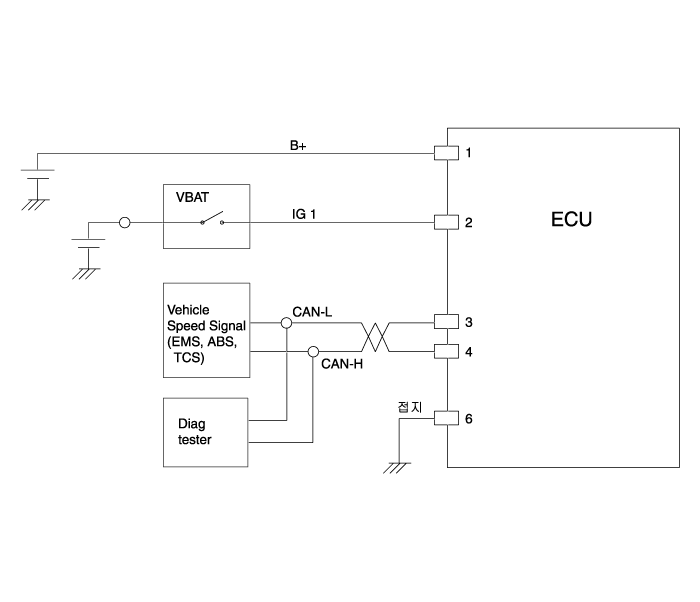

Принципиальная электрическая схема

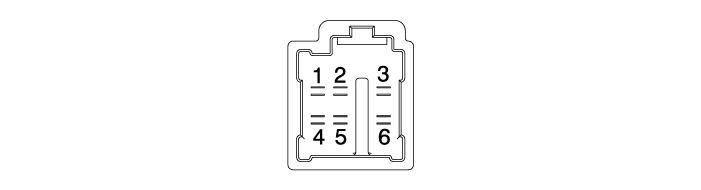

Терминальная функция

Номер контакта Описание
1 Батарея (+)
2 IGN
3 CAN_Низкий
4 CAN_High
5 -
6 Земля
