Процедуры ремонта датчика TPMS

Замена

1. 1
   Снимите шину. (См. Шины/Колеса — «Шины»)
2. 2
   Выверните винт с помощью отвертки Torx (A).

   При установке бортового тормоза следите за тем, чтобы он не соприкасался с датчиком TPMS. Будьте осторожны, чтобы не повредить датчик TPMS при установке бортового тормоза рядом с датчиком TPMS.



3. 3
   Снимите корпус датчика (А) с клапана (В) в направлении, указанном стрелкой.



4. 4
   Снимите клапан с помощью инструмента для монтажа клапана.

   1. Разрежьте ножом резину в нижней части клапана.



   2. Используйте инструмент для монтажа клапана, чтобы вытащить клапан, пока он полностью не выйдет из нижнего отверстия.



5. 5
   Нанесите смазку на поверхность клапана, а затем установите его через отверстие клапана колеса.

   В качестве смазки рекомендуется использовать обычную мыльную воду.

   Нижняя часть клапана датчика TPMS не герметична, если он не полностью установлен на колесе, как показано на следующем рисунке: Убедитесь, что корпус клапана полностью вставлен в отверстие.

6. 6
   Нанесите мыльную воду или смазку на верхнюю/нижнюю часть борта шины.



7. 7
   Чтобы установить более низкие борта, поместите датчик TPMS на 5 часов, начиная с заведующей шиномонтажным оборудованием.



8. 8
   Поверните обод по часовой стрелке и прижмите шину к отметке «3 часа», чтобы установить нижние борта.

   Установите шину на колесо. Убедитесь, что бусины касаются края обода за датчиком (в направлении 6 часов).



9. 9
   Чтобы установить верхние борта, прижмите шину к отметке «3 часа» и поверните обод по часовой стрелке.



10. 10
    Нагнетайте воздух в шину, пока борта не займут правильное положение.



11. 11
    Отрегулируйте давление в шинах в соответствии с рекомендуемым давлением в шинах для автомобиля.
12. 12
    Если датчик TPMS неисправен, необходимо выполнить датчик TPMS. обучение. Замените все неисправные датчики и выполните обучение датчиков TPMS.

Корректирование

Если процедура регистрации датчика не выполняется GDS после замены датчика TPM или приемника, TPMS не работает.

1. 1
   Установите GDS (глобальную диагностическую систему) и модуль GDS TPMS на автомобиль.
2. 2

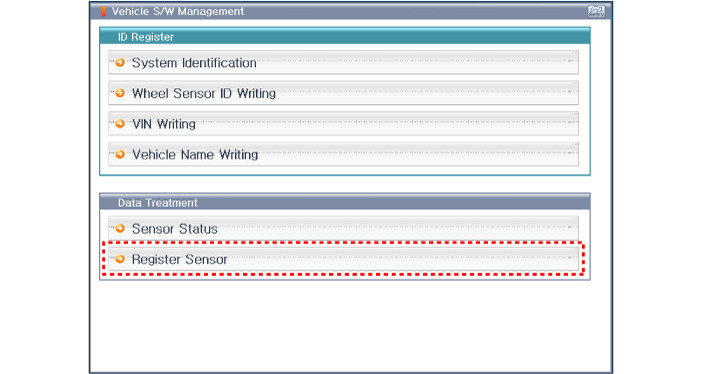

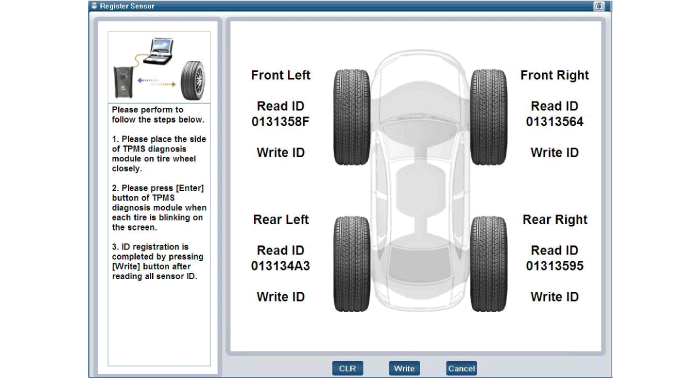

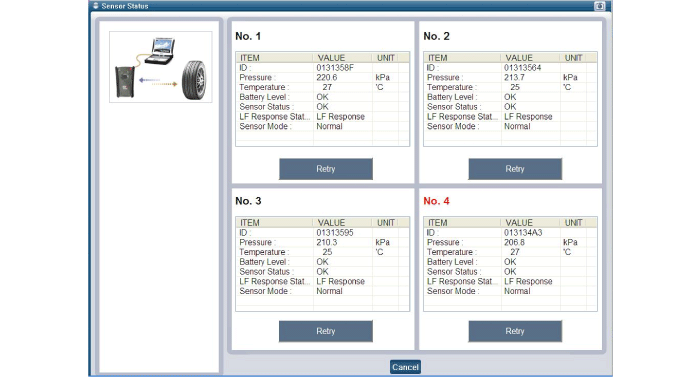

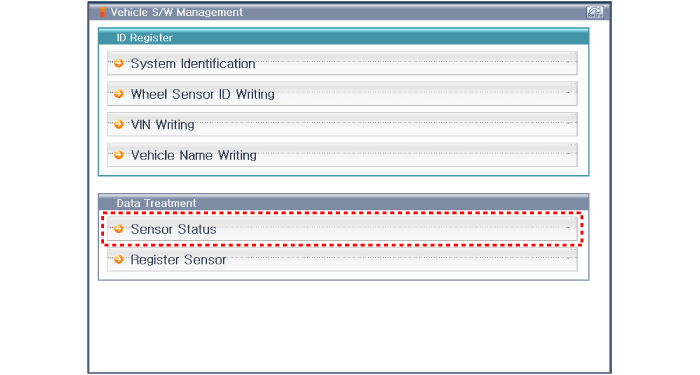

   Выберите модель и выполните процедуру регистрации датчика в соответствии с инструкциями GDS следующим образом.
