Hyundai Sonata: Система контроля давления в шинах / Процедуры ремонта приемника TPMS
| Замена |
| 1. |
Отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите перчаточный ящик.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
|
| 3. |
Снимите неисправную деталь и установите кронштейн в сборе на новую деталь.
|
| 4. |
Закрепите новую деталь на автомобиле и установите разъем.
|
| 5. |
Снова подключите аккумулятор и включите зажигание.
|
| 6. |
После замены ресивера проверьте с помощью устройства самодиагностики (GDS).

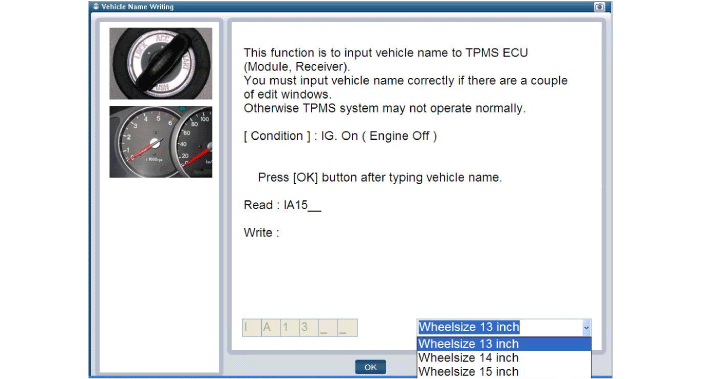

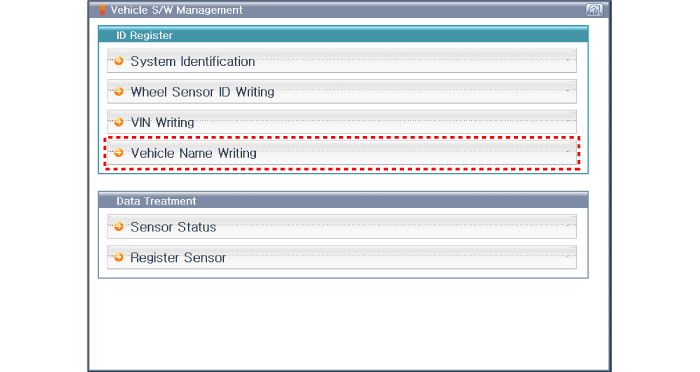

[Инициализация ввода имени транспортного средства]

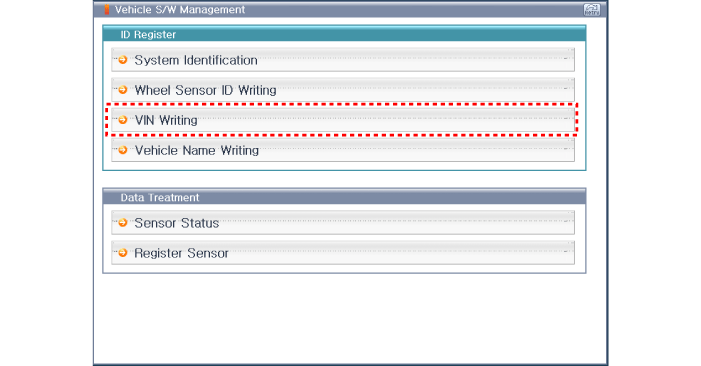

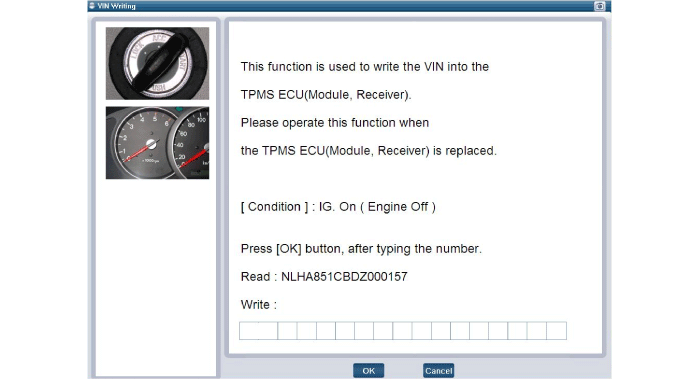

[Инициализация ввода VIN]

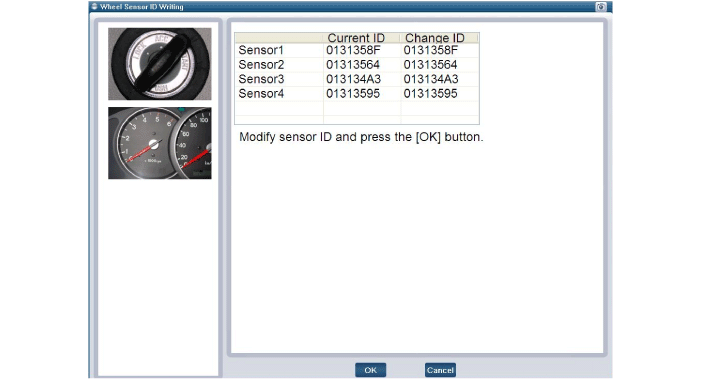

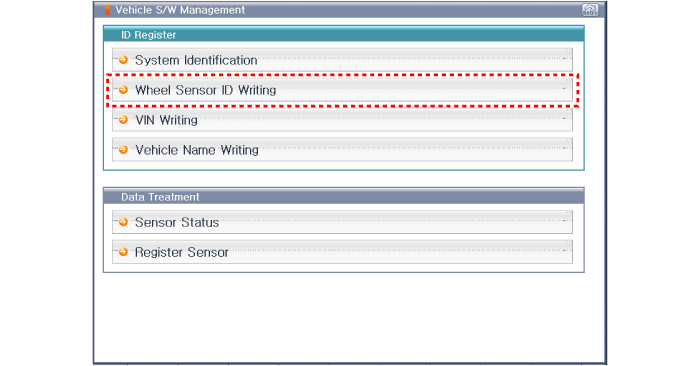

[Инициализация записи идентификатора датчика колеса (беспроводная)]
|
Принципиальные схемы приемника TPMS
Принципиальная электрическая схема
Терминальная функция
Номер контакта Описание1Батарея (+)2IGN3CAN_Low4CAN_High5-6Ground
...
